阿里云混合云容灾解决方案使用核心产品混合云灾备一体机,推荐参考以下架构进行混合云容灾方案设计及环境搭建。

混合云容灾适用场景

混合云容灾解决方案适用的灾备场景为:
  • 混合云形态:企业希望通过混合云的架构形态,将云上作为本地数据的异地容灾点。
  • 应用级:企业希望对整体的应用做容灾备份,而非单独的数据库或存储。
  • 高标准RTO/RPO:企业对应用灾备的要求达到秒级RPO,分钟级RTO。
    说明 RTO/RPO的具体概念可参考 附录 灾备基本概念 章节。

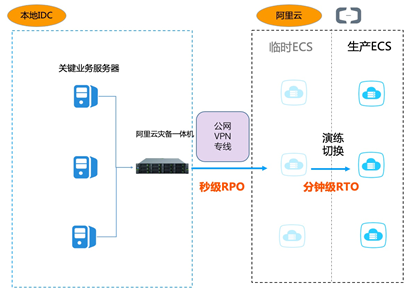

混合云关键业务型容灾推荐架构



架构说明:
  • 用户IDC与云上通过公网,专线或VPN方式构成混合云架构。
  • 在本地IDC部署混合云灾备一体机。

    BCDR可满足秒级RPO,分钟级RTO。

    灾备一体机可将IDC的物理机、虚拟机的数据实时复制到阿里云,极高性能的云容灾。同时也可以将容灾切换到云上的业务回切到本地。

  • 混合云灾备服务云上控制台上可监控备份任务状态、云上资源消耗状况等信息,RPO实施数值。
  • 用户可以在云上控制台上对服务器进行一键容灾切换。

其中核心产品灾备一体机可根据您的灾备需求,选择不同一体机型号:
灾备一体机型号 适用灾备场景
混合云灾备一体机 DR 100

  • 1U机型,应对小企业,ROBO(Remote Office / Branch Office),中小负载等灾备场景
  • 单台最大支持20个节点,最大提供10 TB缓存容量双电,掉电保护RAID卡,高性能硬盘
混合云灾备一体机 DR 200

  • 2U机型,应对较大规模环境
  • 单台最大支持100个节点,提供最大50 TB缓存
  • 双电,掉电保护RAID卡,高性能硬盘
其中核心产品BCDR网关的核心灾备能力为:
  • 应用数据实时复制上云:混合云容灾服务—关键业务型能够实时监测企业应用系统的磁盘 IO,实时抓取数据变化并发送上云,实现数据的实施保护,RPO 达到秒级。
  • 应用在云上快速恢复:复制上云的应用可以在阿里云上以 ECS 的形式快速拉起,所需时间在分钟级别。
  • 无业务中断的容灾演练:您可以随时对复制上云的应用服务器进行容灾演练,以便验证业务的可恢复性。在验证过程中,源端生产环境不受影响,数据复制不会中断。

混合云容灾架构优势

  • 容灾性能优异:

    秒级RPO,分钟级RTO。

  • 支持平台丰富:

    支持物理机、虚拟机,覆盖主流的Windows/Linux系统。

  • 备份容灾一体集成:

    云上可恢复至一个月内多时间点,兼具容灾与备份能力。

  • 安全稳定:

    端到端数据加密,云上容灾环境提供12个9的数据稳定性。

  • WAN深度优化:

    仅传输增量数据,且所有数据经过压缩,公网,VPN,专线皆可完成容灾。
