本文向您详细介绍如何通过使用DataWorks数据同步功能,将Hadoop数据迁移到阿里云MaxCompute大数据计算服务上。

环境准备

  1. Hadoop集群搭建

    进行数据迁移前,您需要保证自己的Hadoop集群环境正常。本文使用阿里云EMR服务自动化搭建Hadoop集群,详细过程请参见:创建集群

    本文使用的EMR Hadoop版本信息如下:

    EMR版本: EMR-3.11.0

    集群类型: HADOOP

    软件信息: HDFS2.7.2 / YARN2.7.2 / Hive2.3.3 / Ganglia3.7.2 / Spark2.2.1 / HUE4.1.0 / Zeppelin0.7.3 / Tez0.9.1 / Sqoop1.4.6 / Pig0.14.0 / ApacheDS2.0.0 / Knox0.13.0

    Hadoop集群使用经典网络,区域为华东1(杭州),主实例组ECS计算资源配置公网及内网IP,高可用选择为否(非HA模式),具体配置如下所示。



  2. MaxCompute

    请参考:开通MaxCompute

    开通MaxCompute服务并创建好项目,本文中在华东1(杭州)区域创建项目bigdata_DOC,同时启动DataWorks相关服务,如下所示。



数据准备

  1. Hadoop集群创建测试数据

    进入EMR Hadoop集群控制台界面,使用交互式工作台,新建交互式任务doc。本例中HIVE建表语句:

    CREATE TABLE IF NOT
    EXISTS hive_doc_good_sale(

       create_time timestamp,

       category STRING,

       brand STRING,

       buyer_id STRING,

       trans_num BIGINT,

       trans_amount DOUBLE,

       click_cnt BIGINT

       )

       PARTITIONED BY (pt string) ROW FORMAT
    DELIMITED FIELDS TERMINATED BY ',' lines terminated by '\n'

    选择运行,观察到Query executed successfully提示则说明成功在EMR Hadoop集群上创建了测试用表格hive_doc_good_sale,如下图所示。



    插入测试数据,您可以选择从OSS或其他数据源导入测试数据,也可以手动插入少量的测试数据。本文中手动插入数据如下:

    insert into
    hive_doc_good_sale PARTITION(pt =1 ) values('2018-08-21','外套','品牌A','lilei',3,500.6,7),('2018-08-22','生鲜','品牌B','lilei',1,303,8),('2018-08-22','外套','品牌C','hanmeimei',2,510,2),(2018-08-22,'卫浴','品牌A','hanmeimei',1,442.5,1),('2018-08-22','生鲜','品牌D','hanmeimei',2,234,3),('2018-08-23','外套','品牌B','jimmy',9,2000,7),('2018-08-23','生鲜','品牌A','jimmy',5,45.1,5),('2018-08-23','外套','品牌E','jimmy',5,100.2,4),('2018-08-24','生鲜','品牌G','peiqi',10,5560,7),('2018-08-24','卫浴','品牌F','peiqi',1,445.6,2),('2018-08-24','外套','品牌A','ray',3,777,3),('2018-08-24','卫浴','品牌G','ray',3,122,3),('2018-08-24','外套','品牌C','ray',1,62,7) ;

    完成插入数据后,您可以使用select * from hive_doc_good_sale where pt =1;语句检查Hadoop集群表中是否已存在数据可用于迁移:



  2. 利用DataWorks新建目标表

    在管理控制台,选择对应的MaxCompute项目,点击进入数据开发页面,点击新建表,如下所示。



    在弹框中输入SQL建表语句,本例中使用的建表语句如下:

    CREATE TABLE IF NOT EXISTS hive_doc_good_sale(
       create_time string,
       category STRING,
       brand STRING,
       buyer_id STRING,
       trans_num BIGINT,
       trans_amount DOUBLE,
       click_cnt BIGINT
       )
       PARTITIONED BY (pt string) ;

    在建表过程中,需要考虑到HIVE数据类型与MaxCompute数据类型的映射,当前数据映射关系可参见:与Hive数据类型映射表

    由于本文使用DataWorks进行数据迁移,而DataWorks数据同步功能当前暂不支持timestamp类型数据,因此在DataWorks建表语句中,将create_time设置为string类型。 上述步骤同样可通过odpscmd命令行工具完成,命令行工具安装和配置请参考:安装并配置客户端。执行过程如下所示:



    说明 考虑到部分HIVE与MaxCompute数据类型的兼容问题,建议在odpscmd客户端上执行以下命令。
    set odps.sql.type.system.odps2=true;set
    odps.sql.hive.compatible=true;

    完成建表后,可在DataWorks数据开发>表查询一栏查看到当前创建的MaxCompute上的表,如下所示。



数据同步

  1. 新建自定义资源组

    由于MaxCompute项目所处的网络环境与Hadoop集群中的数据节点(data node)网络通常不可达,我们可通过自定义资源组的方式,将DataWorks的同步任务运行在Hadoop集群的Master节点上(Hadoop集群内Master节点和数据节点通常可达)。

    1. 查看Hadoop集群datanode

      在EMR控制台上首页/集群管理/集群/主机列表页查看,如下图所示,通常非HA模式的EMR上Hadoop集群的master节点主机名为 emr-header-1,datanode主机名为emr-worker-X。



      您也可以通过点击上图中Master节点的ECS ID,进入ECS实例详情页,通过点击远程连接进入ECS,通过 hadoop dfsadmin –report命令查看datenode,如下图所示。



      由上图可以看到,在本例中,datanode只具有内网地址,很难与DataWorks默认资源组互通,所以我们需要设置自定义资源组,将master node设置为执行DataWorks数据同步任务的节点。

    2. 新建自定义资源组

      进入DataWorks数据集成页面,选择资源组,点击新增资源组,如下图所示。关于自定义资源组的详细信息请参考新增调度资源



      在添加服务器步骤中,需要输入ECS UUID和机器IP等信息(对于经典网络类型,需输入服务器名称,对于专有网络类型,需输入服务器UUID。目前仅DataWorks V2.0 华东2区支持经典网络类型的调度资源添加,对于其他区域,无论您使用的是经典网络还是专有网络类型,在添加调度资源组时都请选择专有网络类型),机器IP需填写master node公网IP(内网IP有可能不可达)。ECS的UUID需要进入master node管理终端,通过命令dmidecode | grep UUID获取(如果您的hadoop集群并非搭建在EMR环境上,也可以通过该命令获取),如下所示:



      完成添加服务器后,需保证master node与DataWorks网络可达,如果您使用的是ECS服务器,需设置服务器安全组。如果您使用的内网IP互通,可参考添加安全组设置。

      如果您使用的是公网IP,可直接设置安全组公网出入方向规则,本文中设置公网入方向放通所有端口(实际应用场景中,为了您的数据安全,强烈建议设置详细的放通规则),如下图所示。



      完成上述步骤后,按照提示安装自定义资源组agent,观察到当前状态为可用,说明新增自定义资源组成功:



      如果状态为不可用,您可以登录master node,使用tail –f/home/admin/alisatasknode/logs/heartbeat.log命令查看DataWorks与master node之间心跳报文是否超时,如下图所示。



  2. 新建数据源

    关于DataWorks新建数据源详细步骤,请参见:数据源配置

    DataWorks新建项目后,默认设置自己为数据源odps_first。因此我们只需添加Hadoop集群数据源:在DataWorks数据集成页面,点击数据源>新增数据源,在弹框中选择HDFS类型的数据源:



    在弹出窗口中填写数据源名称及defaultFS。对于EMR Hadoop集群而言,如果Hadoop集群为HA集群,则此处地址为hdfs://emr-header-1的IP:8020,如果Hadoop集群为非HA集群,则此处地址为hdfs://emr-header-1的IP:9000。在本文中,emr-header-1与DataWorks通过公网连接,因此此处填写公网IP并放通安全组。



    完成配置后,点击测试连通性,如果提示“测试连通性成功”,则说明数据源添加正常。

    说明 如果EMR Hadoop集群设置网络类型为专有网络,则不支持连通性测试。
  3. 配置数据同步任务

    在DataWorks数据集成页面点击同步任务,选择新建>脚本模式,在导入模板弹窗选择数据源类型如下:



    完成导入模板后,同步任务会转入脚本模式,本文中配置脚本如下,相关解释请参见:脚本模式配置



    在配置数据同步任务脚本时,需注意DataWorks同步任务和HIVE表中数据类型的转换如下:

    Hive表中的数据类型 DataX/DataWorks 内部类型
    TINYINT,SMALLINT,INT,BIGINT Long
    FLOAT,DOUBLE,DECIMAL Double
    String,CHAR,VARCHAR String
    BOOLEAN Boolean
    Date,TIMESTAMP Date
    Binary Binary

    详细代码如下:

    {
      "configuration": {
        "reader": {
          "plugin": "hdfs",
          "parameter": {
            "path": "/user/hive/warehouse/hive_doc_good_sale/",
            "datasource": "HDFS1",
            "column": [
              {
                "index": 0,
                "type": "string"
              },
              {
                "index": 1,
                "type": "string"
              },
              {
                "index": 2,
                "type": "string"
              },
              {
                "index": 3,
                "type": "string"
              },
              {
                "index": 4,
                "type": "long"
              },
              {
                "index": 5,
                "type": "double"
              },
              {
                "index": 6,
                "type": "long"
              }
            ],
            "defaultFS": "hdfs://121.199.11.138:9000",
            "fieldDelimiter": ",",
            "encoding": "UTF-8",
            "fileType": "text"
          }
        },
        "writer": {
          "plugin": "odps",
          "parameter": {
            "partition": "pt=1",
            "truncate": false,
            "datasource": "odps_first",
            "column": [
              "create_time",
              "category",
              "brand",
              "buyer_id",
              "trans_num",
              "trans_amount",
              "click_cnt"
            ],
            "table": "hive_doc_good_sale"
          }
        },
        "setting": {
          "errorLimit": {
            "record": "1000"
          },
          "speed": {
            "throttle": false,
            "concurrent": 1,
            "mbps": "1",
            "dmu": 1
          }
        }
      },
      "type": "job",
      "version": "1.0"
    }

    其中,path参数为数据在Hadoop集群中存放的位置,您可以在登录master node后,使用hdfs dfs –ls /user/hive/warehouse/hive_doc_good_sale命令确认。对于分区表,您可以不指定分区,DataWorks数据同步会自动递归到分区路径,如下图所示。



    完成配置后,点击运行。如果提示任务运行成功,则说明同步任务已完成。如果运行失败,可通过复制日志进行进一步排查。



验证结果

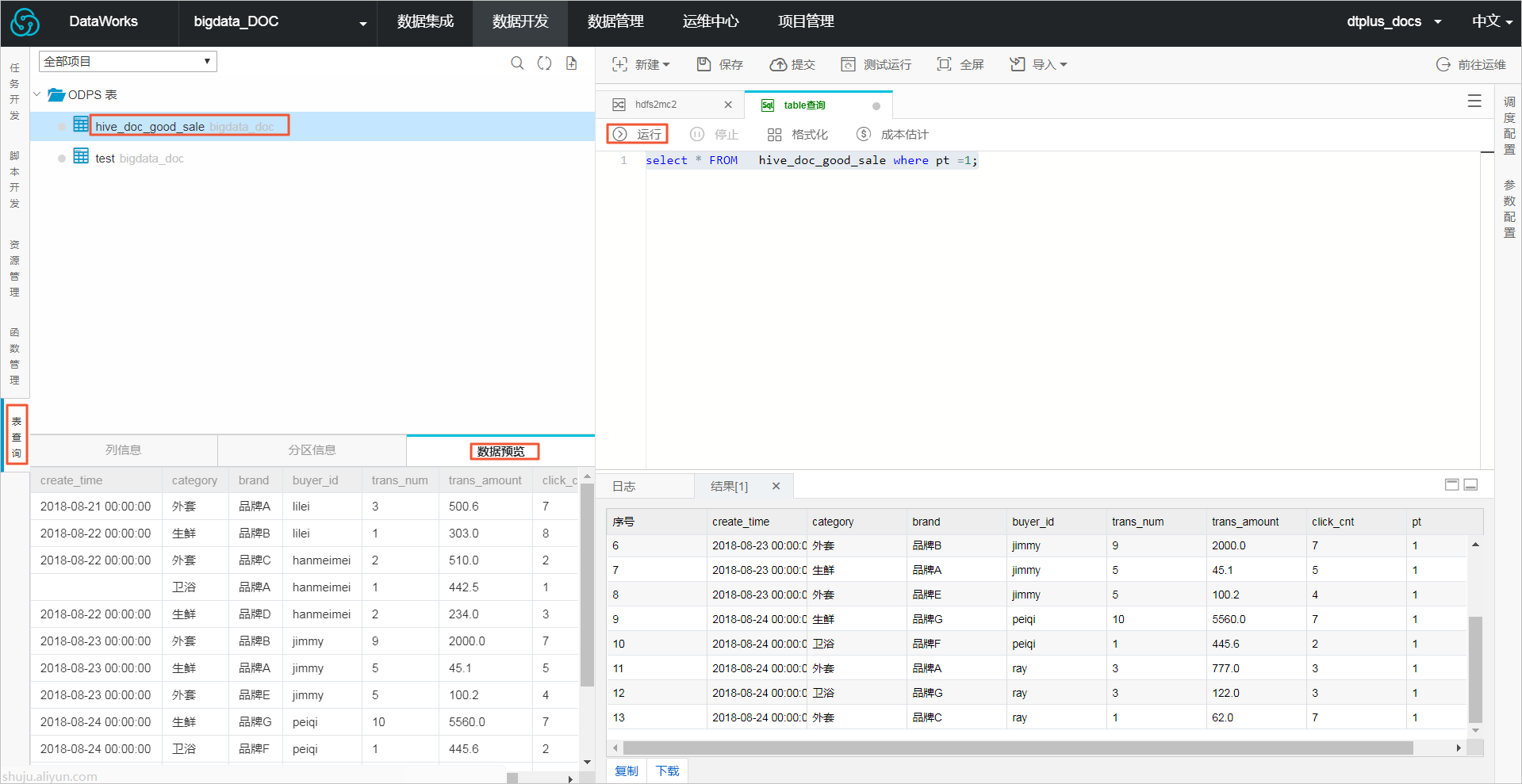

在DataWorks数据开发/表查询页面,选择表hive_doc_good_sale后,点击数据预览可查看HIVE数据是否已同步到MaxCompute。您也可以通过新建一个table查询任务,在任务中输入脚本select * FROM hive_doc_good_sale where pt =1;后,点击运行来查看表结果,如下图所示。



当然,您也可以通过在odpscmd命令行工具中输入select * FROM hive_doc_good_sale where pt =1;查询表结果。

MaxCompute数据迁移到Hadoop

如果您想实现MaxCompute数据迁移到Hadoop。步骤与上述步骤类似,不同的是同步脚本内的reader和writer对象需要对调,具体实现脚本举例如下。

{
  "configuration": {
    "reader": {
      "plugin": "odps",
      "parameter": {
      "partition": "pt=1",
      "isCompress": false,
      "datasource": "odps_first",
      "column": [
        "create_time",
        "category",
        "brand",
      "buyer_id",
      "trans_num",
      "trans_amount",
      "click_cnt"
    ],
    "table": "hive_doc_good_sale"
    }
  },
  "writer": {
    "plugin": "hdfs",
    "parameter": {
    "path": "/user/hive/warehouse/hive_doc_good_sale",
    "fileName": "pt=1",
    "datasource": "HDFS_data_source",
    "column": [
      {
        "name": "create_time",
        "type": "string"
      },
      {
        "name": "category",
        "type": "string"
      },
      {
        "name": "brand",
        "type": "string"
      },
      {
        "name": "buyer_id",
        "type": "string"
      },
      {
        "name": "trans_num",
        "type": "BIGINT"
      },
      {
        "name": "trans_amount",
        "type": "DOUBLE"
      },
      {
        "name": "click_cnt",
        "type": "BIGINT"
      }
    ],
    "defaultFS": "hdfs://47.99.162.100:9000",
    "writeMode": "append",
    "fieldDelimiter": ",",
    "encoding": "UTF-8",
    "fileType": "text"
    }
  },
  "setting": {
    "errorLimit": {
      "record": "1000"
  },
  "speed": {
    "throttle": false,
    "concurrent": 1,
    "mbps": "1",
    "dmu": 1
  }
  }
},
"type": "job",
"version": "1.0"
}

您需要参考配置HDFS Writer在运行上述同步任务前对Hadoop集群进行设置,在运行同步任务后手动拷贝同步过去的文件。
