天空盒层

更新时间:

本文介绍天空盒层的图表样式和各配置项的含义。

图表样式

天空盒层是3D地球的子组件,支持独立的样式配置,包括盒子的大小、贴图效果等,能够展示三维立体盒模型及其贴图效果,使用户身临其境。image

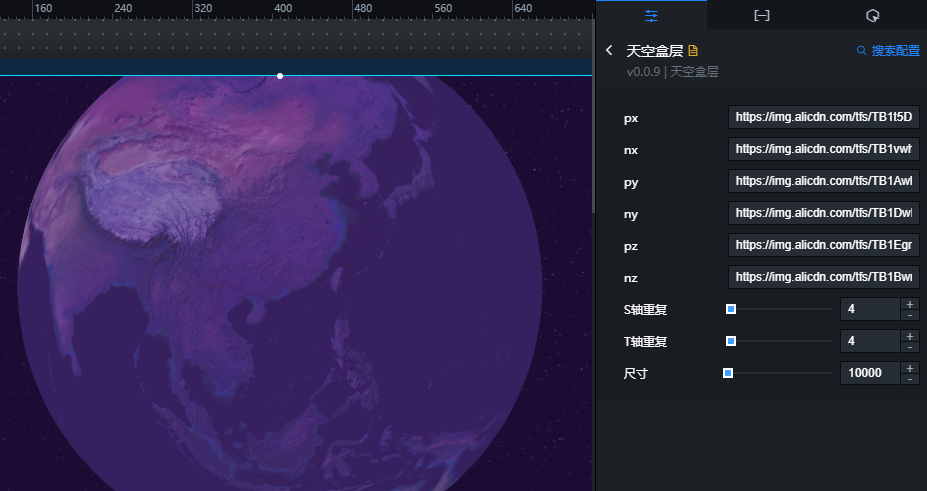

配置面板

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • px/nx/py/ny/pz/nz:该六个配置项分别表示盒模型六个贴面在坐标系中不同方向的贴图地址,如下图所示。手动输入贴图的URL地址,可设置盒模型样式。盒模型原理图

  • S轴重复:在横轴方向上贴图的重复数量。

  • T轴重复:在竖轴方向上贴图的重复数量。

  • 尺寸:贴图的大小,单位默认px。

数据面板

此组件不需要配置数据。

交互面板

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D地球子组件管理列表中天空盒层右侧的导出到蓝图编辑器图标。

  2. 单击页面左上角的蓝图图标图标。

  3. 在蓝图编辑器配置页面,单击导入节点栏内的天空盒层组件,在画布中可以看到如下图所示的天空盒层的蓝图编辑器配置参数。天空盒层蓝图编辑器参数

    • 事件:无。

    • 动作

      动作

      说明

      显示组件

      显示组件,不需要参数。

      隐藏组件

      隐藏组件,不需要参数。
