热力线层是3D地球的子组件,支持独立的样式和数据配置,包括线的长宽、渐变速度、颜色以及经纬度等,适用于绘制地理位置上的线条元素。本文介绍热力线层各配置项的含义。

参见地球容器添加热力线层子组件,并配置其参数。

配置

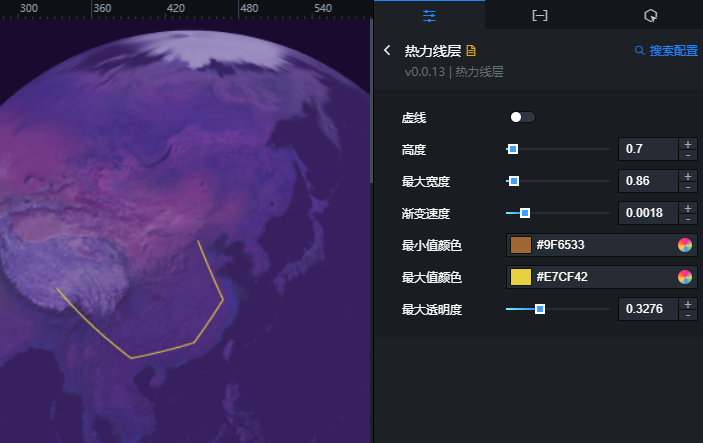

热力线层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 虚线:选中后,将热力线层以虚线的形式展示,并可以配置虚线的长度和间距。
  • 高度:热力线层相对于地球的高度。
  • 最大宽度:热力线的最大宽度,通过数据中的value值来调整线的宽度。
  • 渐变速度:热力线层渐隐渐显的速度,值越大则速度越快。
  • 最大值颜色:数据中value值最大的线的颜色,可参见颜色选择器说明进行修改。
  • 最小值颜色:数据中value值最小的线的颜色。
  • 最大透明度:热力线的最大透明度,根据数据中每条线对应的value值来设置线透明度。

数据

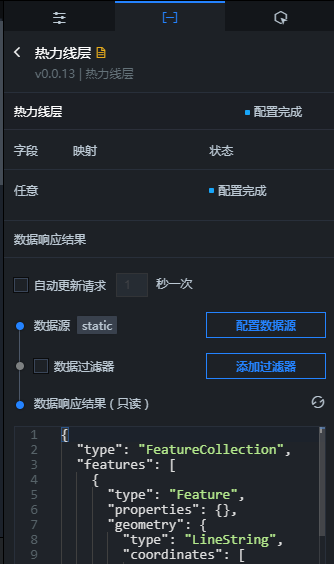

热力线层数据面板

该组件数据为GeoJson格式,关于数据格式以及数据获取方法,请参见地图数据格式。其中每条线的value值可在properties字段中配置,上图中的示例GeoJson数据如下。

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "value": 100,
        "name": "北京 -> 乌鲁木齐",
        "id": 1
      },
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.23535156249999,
            39.977120098439634
          ],
          [
            120.36621093749999,
            31.240985378021307
          ],
          [
            115.400390625,
            25.085598897064752
          ],
          [
            105.4248046875,
            22.39071391683855
          ],
          [
            90.791015625,
            30.977609093348686
          ]
        ]
      }
    }
  ]
}
说明 根据数据的value区间得出scale区间,从而计算从最大到最小的颜色渐变区间。
表 1. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调id或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D地球子组件管理列表中热力线层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的热力线层组件,在画布中可以看到如下图所示的热力线层的蓝图编辑器配置参数。热力线层蓝图编辑器参数
    • 事件

      当热力线层请求完成时:热力线层请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 动作
      动作 说明
      请求热力线层 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如热力线层配置了API数据源为http://api.test,传到请求热力线层动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入热力线层 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
