散点层是3D地球的子组件,支持独立的样式和数据配置,包括散点的大小、颜色、类型以及经纬度等,能够以散点的形式表现地理位置上的点数据信息。本文介绍散点层各配置项的含义。

参见地球容器添加散点层子组件,并配置其参数。

配置

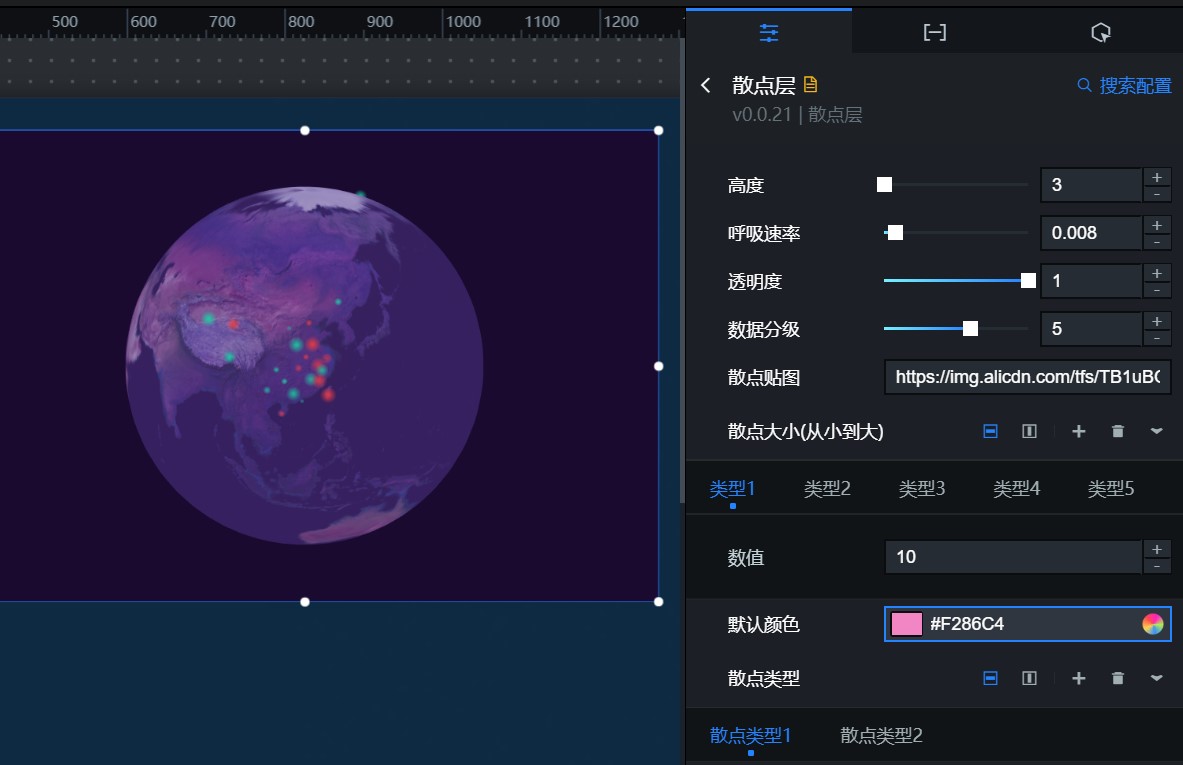

散点层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 高度:散点层相对于地图球面的高度,取值范围为3~10。
  • 呼吸速率:散点层渐变的速度频率,取值范围为0~0.1。
  • 透明度:散点层透明度数值,取值范围为0~1。
  • 数据分级:根据数据中的value字段值大小划分(自然分割)成2~7个数据大小级别,解决value值相差太大导致的渲染问题。
  • 散点贴图:散点层贴图样式,可黏贴贴图url链接获取。
  • 散点大小(从小到大):单击右侧的加号图标垃圾桶图标图标,添加或删除一个散点大小类型。单击横竖排列图标配置多个散点大小类型的排列样式。
    数值:该类型下散点的最大值。
    注意 该配置项为一个数组,配合数据分级使用,从类型1到类型n为递增的设置,例:类型1设置为10,则表示value值为0~10的数据将展示为10的大小,类型2设置为20,则表示value值为11~20的数据将展示为20的大小,如果数据分级配置项设置为3级,则类型3的值就将成为value大于20的数据展示的数据值大小。
  • 默认颜色:当数据中的type字段与散点类型 > type配置项不一致时,散点显示为默认颜色。
  • 散点类型:单击右侧的加号图标垃圾桶图标图标,添加或删除一个散点类型。单击横竖排列图标配置多个散点类型的排列样式。
    参数 说明
    type type的值和数据中的type字段对应。
    颜色 该类型下散点的颜色。
    说明 该配置项可为一个数组,可在此配置项中配置多个不同系列,数据中的type字段对应的点会使用此系列下的颜色进行渲染。若数据中type字段不存在于此配置项中,则以默认颜色渲染。

数据

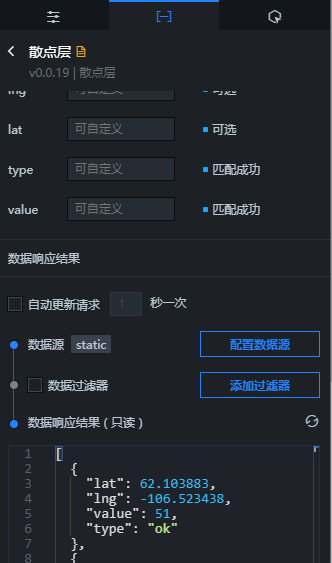

散点层数据面板

下载上图中的示例JSON代码

上图中的示例JSON代码如下。

[
  {
    "lat": 62.103883,
    "lng": -106.523438,
    "value": 51,
    "type": "ok"
  },
  {
    "lat": 50.064192,
    "lng": -74.179688,
    "value": 94,
    "type": "error"
  },
  {
    "lat": 43.068888,
    "lng": -104.765625,
    "value": 90,
    "type": "ok"
  },
  {
    "lat": -16.299051,
    "lng": -58.007812,
    "value": 36,
    "type": "error"
  },
  {
    "lat": 37.996404,
    "lng": 85.432403,
    "value": 83,
    "type": "ok"
  },
  {
    "lat": 30.44572,
    "lng": 94.922655,
    "value": 55,
    "type": "ok"
  },
  {
    "lat": 24.203949,
    "lng": 105.823615,
    "value": 29,
    "type": "ok"
  },
  {
    "lat": 17.644022,
    "lng": -10.898438,
    "value": 23,
    "type": "error"
  },
  {
    "lat": 34.597042,
    "lng": -84.726562,
    "value": 70,
    "type": "ok"
  },
  {
    "lat": 51.618017,
    "lng": -61.523437,
    "value": 18,
    "type": "error"
  },
  {
    "lat": 34.016242,
    "lng": -104.765625,
    "value": 42,
    "type": "ok"
  },
  {
    "lat": 31.501552,
    "lng": 120.853839,
    "value": 48,
    "type": "error"
  },
  {
    "lat": 30.066677,
    "lng": 118.481709,
    "value": 76,
    "type": "error"
  },
  {
    "lat": 26.977316,
    "lng": 116.635464,
    "value": 71,
    "type": "ok"
  },
  {
    "lat": 34.740778,
    "lng": 117.164073,
    "value": 88,
    "type": "error"
  },
  {
    "lat": 34.595741,
    "lng": 112.857578,
    "value": 84,
    "type": "ok"
  },
  {
    "lat": 39.573011,
    "lng": 116.285298,
    "value": 7,
    "type": "error"
  },
  {
    "lat": 38.273105,
    "lng": 110.659935,
    "value": 36,
    "type": "ok"
  },
  {
    "lat": 31.950282,
    "lng": 115.406069,
    "value": 15,
    "type": "error"
  },
  {
    "lat": 23.722477,
    "lng": 112.32951,
    "value": 58,
    "type": "ok"
  },
  {
    "lat": 23.31952,
    "lng": 120.765501,
    "value": 97,
    "type": "error"
  },
  {
    "lat": 44.215781,
    "lng": 125.689882,
    "value": 32,
    "type": "ok"
  },
  {
    "lat": 28.918395,
    "lng": 107.84604,
    "value": 13,
    "type": "ok"
  },
  {
    "lat": 37.996531,
    "lng": 94.044447,
    "value": 57,
    "type": "error"
  },
  {
    "lat": 29.456165,
    "lng": 113.472703,
    "value": 34,
    "type": "error"
  },
  {
    "lat": 28.841794,
    "lng": 119.448469,
    "value": 53,
    "type": "ok"
  },
  {
    "lat": 26.66359,
    "lng": 118.656972,
    "value": 96,
    "type": "error"
  },
  {
    "lat": 26.427911,
    "lng": 110.043794,
    "value": 11,
    "type": "ok"
  },
  {
    "lat": 19.060209,
    "lng": 109.603594,
    "value": 5,
    "type": "error"
  },
  {
    "lat": 22.103386,
    "lng": 114.438471,
    "value": 21,
    "type": "ok"
  }
]
表 1. 字段说明
字段 说明
lng 散点的经度。
lat 散点的纬度。
type 散点的类型,与散点类型 > type配置项共同定义散点的颜色。
value 散点对应的数值,与散点大小 > 数值配置项共同定义散点的大小。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调id或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D地球子组件管理列表中散点层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的散点层组件,在画布中可以看到如下图所示的散点层的蓝图编辑器配置参数。散点层蓝图编辑器参数
    • 事件

      当散点层请求完成时:散点层数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如散点层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
