轨迹层是3D地球的子组件,支持独立的样式和数据配置,能够通过轨迹线来展示两个或多个地理位置之间的过渡效果,从而模拟运动轨迹。本文介绍轨迹层各配置项的含义。

参见地球容器添加轨迹层子组件,并配置其参数。

配置

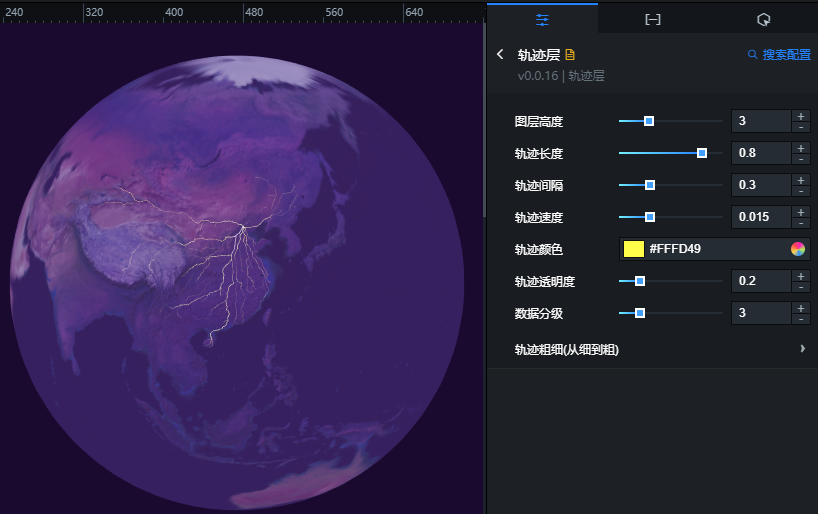

轨迹层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图层高度:轨迹层相对于地球球面的高度,取值范围为0.1~10。
  • 轨迹长度:运动轨迹线的长度,取值范围为0~1。
  • 轨迹间隔:轨迹线重复运动的间隔时长,取值范围为0~1。
  • 轨迹速度:轨迹线的运动速度,取值范围为0~0.05。
  • 轨迹颜色:轨迹线的颜色,请参见颜色选择器说明进行修改。
  • 轨迹透明度:轨迹线的透明度,取值范围为0~1。
  • 数据分级:根据数据中的value字段值大小划分(自然分割)成2~7个数据大小级别,解决value值相差太大导致的渲染问题。
  • 轨迹粗细(从细到粗):单击右侧的加号图标垃圾桶图标图标,添加或删除一个类型。单击横竖排列图标配置多个轨迹粗细类型的排列样式。
    轨迹宽度:该类型中轨迹的最大宽度。轨迹粗细配置
    注意 该配置项为一个数组,配合数据分级使用,从类型1到类型n为递增的设置,例:类型1设置为10,则表示value值为0~10的数据将展示为10的大小,类型2设置为20,则表示value值为11~20的数据将展示为20的大小,如果数据分级配置项设置为3级,则类型3的值就将成为value大于20的数据展示的数据值大小。

数据

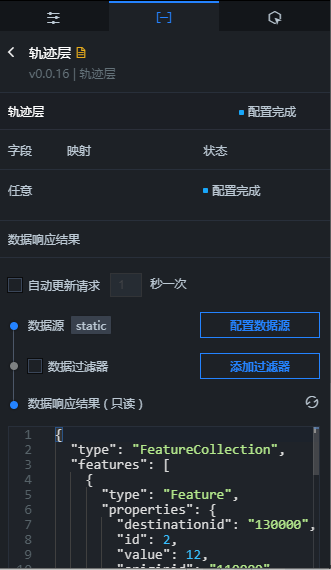

轨迹层数据配置

该组件数据为GeoJson格式,关于数据格式以及数据获取方法,请参见地图数据格式,上图中的示例GeoJson数据如下。

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "destinationid": "130000",
        "id": 2,
        "value": 12,
        "originid": "110000"
      },
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.45507812500001,
            39.87601941962116
          ],
          [
            106.6552734375,
            29.611670115197377
          ]
        ]
      }
    },
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.45507812500001,
            39.87601941962116
          ],
          [
            117.20214843749999,
            44.465151013519616
          ]
        ]
      }
    },
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.3671875,
            39.842286020743394
          ],
          [
            127.17773437499999,
            43.51668853502906
          ]
        ]
      }
    },
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.4111328125,
            39.87601941962116
          ],
          [
            101.865234375,
            36.66841891894786
          ]
        ]
      }
    }
  ]
}
表 1. 字段说明
字段 说明
geometry 定义type类型为"LineString"
coordinates 定义两个或多个经纬度坐标位置。coordinates参数
properties
  • 定义轨迹起点和终点的adcode,分别为originid(起点)和destinationid(终点)。
  • 定义value字段,配合轨迹粗细 > 轨迹宽度配置项来定义轨迹线的粗细,默认值为1。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调id或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D地球子组件管理列表中轨迹层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的轨迹层组件,在画布中可以看到如下图所示的轨迹层的蓝图编辑器配置参数。轨迹层蓝图编辑器参数
    • 事件

      当数据接口请求完成时:轨迹层数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如轨迹层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
