场景管理器是3D地球的子组件,支持独立的样式、数据和交互配置,能够使用数据定义镜头位置,通过移动和缩放的动效展示球体的不同位置。本文介绍场景管理器各配置项的含义。

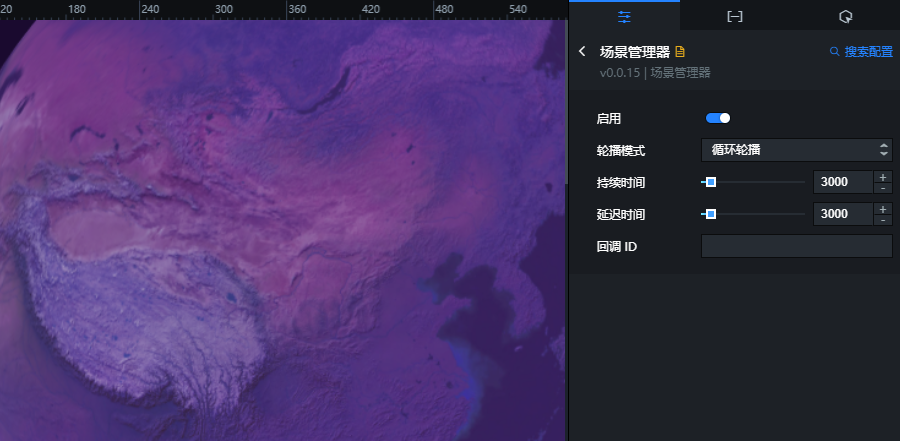

配置

- 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置。
- 启用:打开开关,启用场景管理器。在进行下面的配置前,请首先选中此配置项。
- 轮播模式:场景动画轮播的模式,可选:单次轮播和循环轮播。
- 持续时间:单个场景动画的持续时间,取值范围为0~30000,单位为ms。如果数据中有duration字段,则优先使用数据中的配置。
- 延迟时间:一个场景动画结束到下一个场景动画开始所停留的时间,取值范围为0~30000,单位为ms。如果数据中有delay字段,则优先使用数据中的配置。
- 回调ID:设置组件之间数据联动的变量,需要配置为数据中的某一个字段。
注意 此功能已更新到交互面板中,样式面板的该功能将弃用,请尽快升级。新版本的交互功能支持配置多个字段。

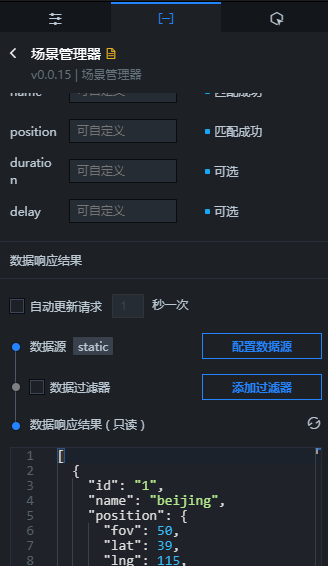

数据

上图中的示例JSON代码如下。
[
{
"id": "1",
"name": "beijing",
"position": {
"fov": 50,
"lat": 39,
"lng": 115,
"distance": 400
},
"duration": 3000,
"delay": 3000
},
{
"id": "2",
"name": "shanghai",
"position": {
"fov": 30,
"lat": 30,
"lng": 120,
"distance": 300
},
"duration": 3000,
"delay": 3000
},
{
"id": "3",
"name": "guangzhou",
"position": {
"fov": 50,
"lat": 23,
"lng": 113,
"distance": 400
},
"duration": 3000,
"delay": 3000
}
]
字段 | 说明 |
---|---|
name | 场景的名称。 |
position | 场景的坐标位置以及相机角度距离,内部有4个属性值,分别为fov(相机角度)、lat(纬度)、lng(经度)、distance(相机距离)。 |
duration | (可选)场景动画的持续时间,与持续时间配置项作用相同,如果两者都进行了配置,则优先使用数据中的配置。 |
delay | (可选)不同场景动画的间隔时间,与延迟时间配置项作用相同,如果两者都进行了配置,则优先使用数据中的配置。 |
配置项 | 说明 |
---|---|
受控模式 | 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。 |
自动更新请求 | 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。 |
数据源 | 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据。 |
数据过滤器 | 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明。 |
数据响应结果 | 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的![]() |

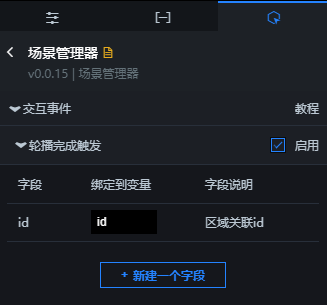

交互
选中启用,开启组件交互功能。场景管理器拥有交互配置,可在某场景结束时抛出回调值,默认抛出数据中的id字段。具体配置请参见组件回调ID配置。

蓝图编辑器交互配置
- 在画布编辑器页面,单击3D地球子组件管理列表中场景管理器右侧的
图标。
- 单击页面左上角的
图标。
- 在蓝图编辑器配置页面,单击导入节点栏内的场景管理器组件,在画布中可以看到如下图所示的场景管理器的蓝图编辑器配置参数。
- 事件
事件 说明 当场景管理器请求完成时 场景管理器数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例。 轮播完成触发 当一段场景路径完成后,触发相应的事件。 - 动作
动作 说明 请求场景管理器 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如场景管理器配置了API数据源为 http://api.test
,传到请求场景管理器动作的数据为{ id: '1'}
,则最终请求接口为http://api.test?id=1
。导入场景管理器 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例。
- 事件
