路网轨迹层是3D地球(2018)的子组件,支持独立的样式和数据配置,包括轨迹线的长宽、运动速度、颜色以及轨迹点经纬度等,适用于模拟地理位置两点或多点之间的运动行为轨迹。本文介绍路网轨迹层各配置项的含义。

参见地球容器添加路网轨迹层子组件,并配置其参数。

配置

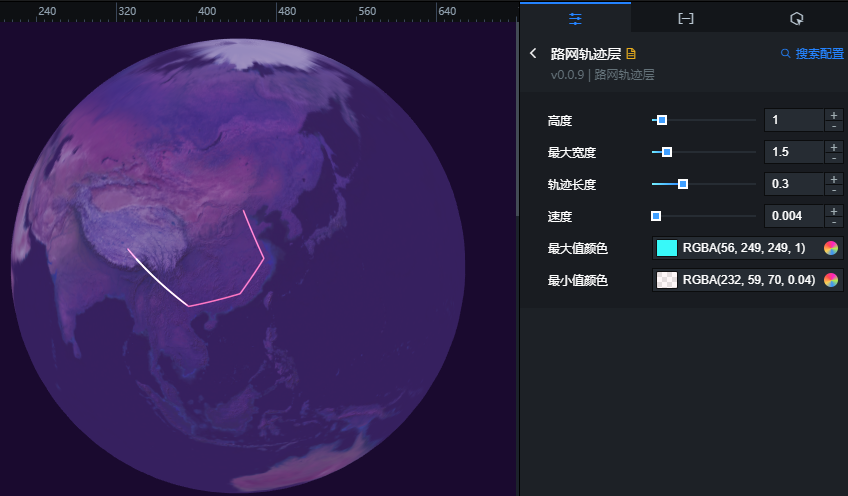

路网轨迹层样式
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 高度:路网轨迹层相对于地球的高度。
  • 最大宽度:路网轨迹层线的最大宽度,通过数据中的value字段来控制轨迹线的粗细。
  • 轨迹长度:运动轨迹线的长度。
  • 速度:轨迹线的运动速度。
  • 最大值颜色:数据中value值最大的线的颜色,可参见颜色选择器说明进行修改。
  • 最小值颜色:数据中value值最小的线的颜色,可参见颜色选择器说明进行修改。

数据

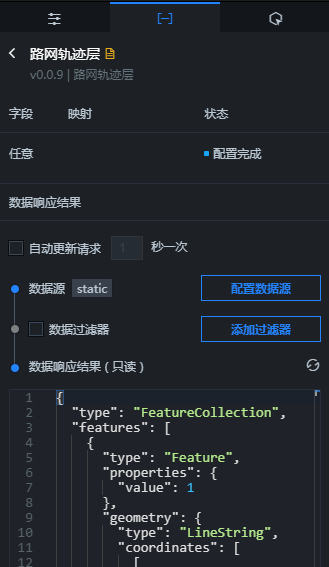

路网轨迹层数据面板

该组件数据为GeoJson格式,关于数据格式以及数据获取方法,请参见地图数据格式和基础平面地图的,上图中的示例GeoJson数据如下。

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "value": 1
      },
      "geometry": {
        "type": "LineString",
        "coordinates": [
          [
            116.23535156249999,
            39.977120098439634
          ],
          [
            120.36621093749999,
            31.240985378021307
          ],
          [
            115.400390625,
            25.085598897064752
          ],
          [
            105.4248046875,
            22.39071391683855
          ],
          [
            90.791015625,
            30.977609093348686
          ]
        ]
      }
    }
  ]
}
表 1. 字段说明
字段 说明
geometry 定义type类型为"LineString"
coordinates 定义两个或多个经纬度坐标位置。
properties 定义value字段,配合配置中的最大宽度来定义轨迹线的粗细。
表 2. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在大屏编辑器页面,单击3D地球子组件管理列表中路网轨迹层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的路网轨迹层组件,在画布中可以看到如下图所示的路网轨迹层的蓝图编辑器配置参数。路网轨迹层蓝图编辑器参数
    • 事件

      当轨迹层请求完成时:轨迹层请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 动作
      动作 说明
      请求轨迹层 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如路网轨迹层配置了API数据源为http://api.test,传到请求轨迹层动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入轨迹层 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
