飞线层是3D地球的子组件,支持独立的样式和数据配置,包括飞线的半径、弧度、类型以及起始点经纬度等,适用于OD数据的线型表达,通常表示两地之间的关联,如物流、交易等。本文介绍飞线层各配置项的含义。

参见地球容器添加飞线层子组件,并配置其参数。

配置

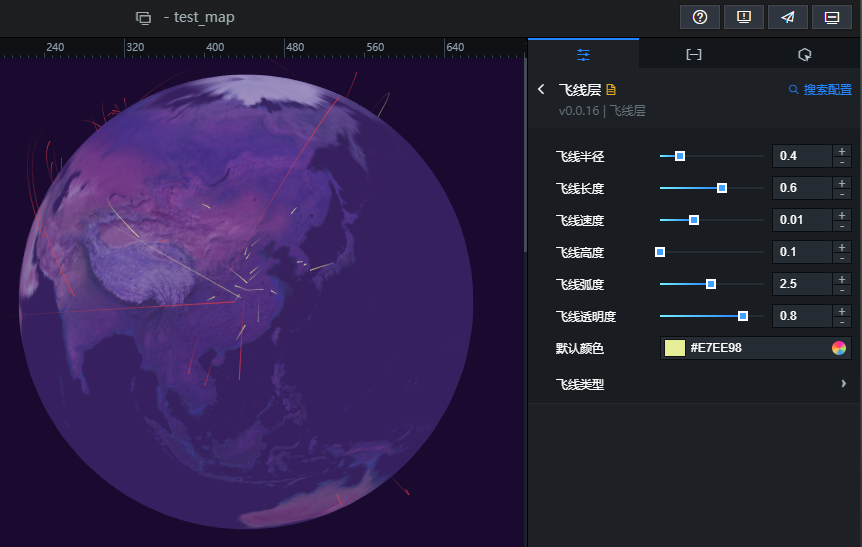

飞线层样式面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 飞线半径:飞线的半径大小。
  • 飞线长度:飞线的长度。
  • 飞线速度:飞线的飞行速度。
  • 飞线高度:飞线距离球体的高度。
  • 飞线弧度:飞线飞行过程的弧度。
  • 飞线透明度:飞线的透明度。
  • 默认颜色:当数据中的type字段所对应的飞线类型type不存在时,飞线将使用默认颜色渲染。参见颜色选择器说明,调整飞线的默认颜色。
  • 飞线类型:飞线类型配置项是一个配置项数组,可配置type颜色两个字段。type对应数据中的type字段,如果飞线类型的type与数据中type字段不一致时,飞线层会使用默认颜色进行渲染。
    图 1. 飞线类型样式
    飞线类型样式
    图 2. 飞线数据
    飞线数据

数据

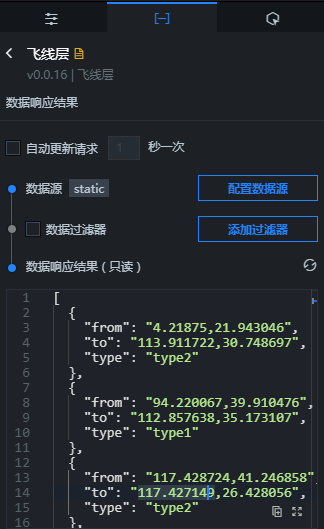

飞线层数据面板

下载上图中的示例JSON代码

表 1. 字段说明
字段 说明
from 飞线起始位置的经纬度,经纬度之间用英文逗号分隔。
to 飞线终点位置的经纬度,经纬度之间用英文逗号分隔。
type 飞线的颜色类型,与配置项中的飞线类型 > type配合使用,定义飞线的颜色。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调id或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D地球子组件管理列表中飞线层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。

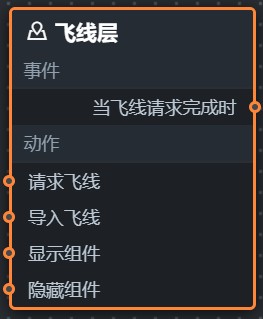

  3. 在蓝图编辑器配置页面,单击导入节点栏内的飞线层组件,在画布中可以看到如下图所示的飞线层的蓝图编辑器配置参数。飞线层蓝图编辑器参数
    • 事件

      当飞线请求完成时:飞线数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求飞线 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如飞线层配置了API数据源为http://api.test,传到请求飞线动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入飞线 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
在画布编辑器页面中,单击3D地球子组件管理列表中飞线层右侧的导出到蓝图编辑器按键。单击页面左上角的蓝图编辑器图标,切换进入蓝图编辑器配置页面。单击导入节点栏内的飞线层组件即可在画布中看到如下图所示的飞线层的蓝图编辑器配置参数。飞线层蓝图编辑器参数
