SAG-100WM设备说明

更新时间:
重要

本文中含有需要您注意的重要提示信息,忽略该信息可能对您的业务造成影响,请务必仔细阅读。

SAG-100WM设备适用于将门户或小型分支机构接入阿里云,满足您快速上云的需求。本文为您介绍SAG-100WM设备。

设备规格

SAG-100WM提供两种规格的设备。两种设备外观结构和规格略有不同,可提供的功能相同。更多信息,请参见硬件功能说明

  • 设备一(尺寸:180 mm*110 mm*30 mm)

    • 前面板

    • 后面板

  • 设备二(尺寸:240 mm*148 mm*28 mm)

    • 前面板前面板-22

    • 侧面板侧面板-22

    • 后面板后面板-22

属性

设备一

设备二

转发性能(512字节)

加密私网带宽可达50 Mbps

加密私网带宽可达50 Mbps

工作环境

室内环境,无风扇设计

室内环境,无风扇设计

结构尺寸

180 mm*110 mm*30 mm

240 mm*148 mm*28 mm

工作温度

0 ℃~45 ℃

0 ℃~45 ℃

存储温度

-40 ℃~70 ℃

-20 ℃~70 ℃

电源

DC 12 V

DC 12 V

功耗

12 W

12 W

网络接口

2个GE/FE RJ45 WAN口

说明

设备一的两个WAN口处于桥接状态,只支持同时使用一个WAN口。

1个GE/FE RJ45 WAN口

3个GE/FE RJ45 LAN口

1个WAN/LAN复用端口(端口2)

3个GE/FE RJ45 LAN口

WIFI

  • 2.4 GHz频段,可支持IEEE 802.11 b/g/n

  • 支持终端数为20

  • 信号覆盖范围为100平方米

  • 2.4 GHz频段,可支持IEEE 802.11 b/g/n

  • 支持终端数为20

  • 信号覆盖范围为100平方米

4G LTE(中国内地)

4G(全网通)

4G(全网通)

USB

USB 2.0

USB 2.0

设备面板

此处对设备面板进行说明(“支持”表示支持,“不支持”表示不支持)。

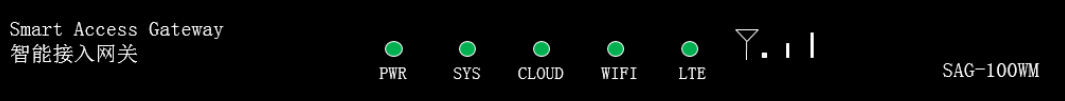

  • 前面板:SAG-100WM的前面板由5个LED指示灯组成,具体说明如下。

    指示灯

    状态说明

    SAG-100WM规格

    设备一

    设备二

    LTE

    表示设备通讯是否正常:

    • 长亮或熄灭:设备通讯异常。

    • 闪烁:设备正常通讯。

    支持

    支持

    WAN

    表示以太网使用状态:

    • 长亮或熄灭:以太网连接异常。

    • 闪烁:以太网正常传输数据。

    支持

    不支持

    Wi-Fi

    表示Wi-Fi连接状态:

    • 长亮或熄灭:Wi-Fi连接异常。

    • 闪烁:Wi-Fi正常传输数据。

    支持

    支持

    RUN/SYS

    表示智能接入网关设备状态:

    • 长亮或熄灭:系统状态异常。

    • 闪烁:系统正常工作。

    支持

    支持

    CLOUD

    表示是否连接到阿里云:

    • 长亮:连接到阿里云。

    • 快闪:设备正在恢复出厂默认配置或者还原系统。

    • 熄灭:没有连接到阿里云。

    支持

    支持

    PWR

    表示设备是否开启:

    • 长亮:设备开机运行。

    • 熄灭:设备未接电。

    不支持

    支持

    设备端口状态灯说明

    RJ45黄灯

    表示网卡工作模式:

    • 长亮:以太网端口工作在1000Base-T模式。

    • 熄灭:以太网端口工作在10/100Base-T模式。

    支持

    支持

    RJ45绿灯

    表示网卡连接和传输状态:

    • 长亮:以太网已连接。

    • 闪烁:数据传输。

    • 熄灭:以太网未连接。

    支持

    支持

  • 后面板:SAG-100WM的后面板由1个RESET键、一个SIM卡插入口、1个USB接口、2个WAN口、3个LAN口和电源接口组成。

    说明

    设备二的SIM卡插入口位于设备的侧面。

    • RESET键

      您可以通过RESET键清除设备登录密码或者将设备恢复至默认设置。

      • 清除设备登录密码

        请在设备通电的情况下,使用尖状物点按一下RESET键,系统会清除设备的登录密码,但不会清除设备配置。您在重新登录设备的Web管理控制台时可以重新设置登录密码。

      • 将设备恢复至默认设置

        请在设备通电的情况下,使用尖状物长按RESET键3~5秒后松开,设备将自动重启并恢复到默认配置。

        警告

        使用RESET键恢复默认设置时,您已修改的配置会丢失,请谨慎操作。

    • SIM卡插入口

      内嵌式SIM卡,只支持Mini-Sim卡,Micro-Sim和Nano-Sim卡无法直接使用。如果需要使用Micro-Sim和Nano-Sim卡,需要使用卡框,不能用卡套,使用卡套容易导致卡拔不出来。

      SAG-100WM设备随机携带的是三切卡,即同时支持了Mini-Sim、Micro-Sim和Nano-Sim卡,您如果需要换卡,可以使用三切卡的卡框。

      Mini-Sim又叫2FF卡,Micro-Sim又叫3FF卡,Nano-Sim又叫4FF卡,形状如下图所示。

    • USB口

      暂不支持接入4G USB连接公网。

    • WAN口

      WAN口用于连接公网(Internet),支持SNAT转发、动态IP、静态IP和PPPoE配置。

    • LAN口

      LAN口用于连接本地客户端,支持配置路由以及接入交换机。

    • WAN/LAN复用端口

      WAN/LAN复用端口表示该端口既可以作为WAN口使用也可以作为LAN端口使用。

      说明

      复用端口的默认端口类型,取决于您当前SAG-100WM设备运行的软件版本:

      • 如果您的SAG-100WM设备运行的软件版本为1.0系列版本,则该复用端口类型默认为LAN口。

      • 如果您的SAG-100WM设备运行的软件版本为2.0系列版本,则该复用端口类型默认为WAN口。

    • DC电源接口

      电源接口位于设备的后面板。接入电源需为12 V直流电。

      说明

      请使用原装电源线。

设备配件

您在智能接入网关管理控制台购买设备后,您除了收到一台SAG-100WM型号的设备外,您还将收到以下配件:

  • 设备一

    • 一个电源适配器

    • 一根网线

  • 设备二

    • 一个电源适配器

    • 一根网线

    • 两根LTE天线

说明

请检查您收到的设备以及设备配件,如果发现设备及设备配件有短缺或损坏的情况,请及时与阿里云售后联系。SAG-100WM支持两种规格设备随机发货。
