SAG-1000设备说明

更新时间:
重要

本文中含有需要您注意的重要提示信息,忽略该信息可能对您的业务造成影响,请务必仔细阅读。

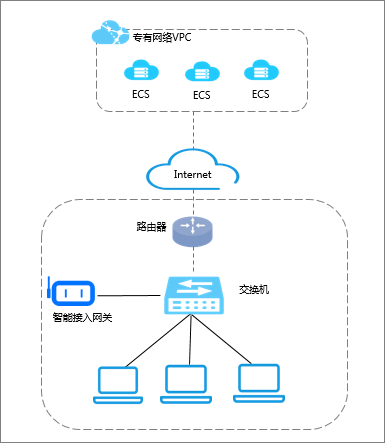

SAG-1000设备适用于将企业总部等大型机构接入阿里云,满足大型网络的组网需求。本文为您介绍SAG-1000设备。

设备规格

属性

SAG-1000规格

计算平台

Intel Atom® SoC

转发性能

加密私网带宽可达500 Mbps(512字节)。

产品外壳

金属件或者铝合金,磨砂黑,可机架安装。

结构尺寸

1 U,半宽

工作环境

室内环境

工作温度

0℃~45℃

存储温度

-40℃~70℃

电源

DC 12 V

功耗

< 60 W

无线通信

4G LTE全网通(中国内地)

USB

2个USB 2.0端口

网络端口

2个复用端口

4个RJ45电口

控制面板

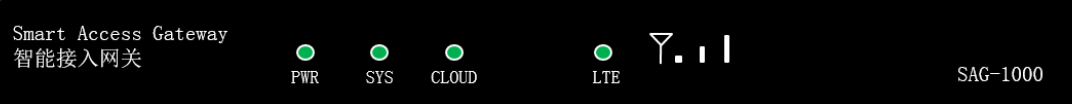

前面板:SAG-1000设备的前面板由4个LED指示灯和1个信号指示灯组成,具体说明如下。1000 A

  • PWR:表示设备的电源状态。

  • SYS:表示设备的运行状态。

  • CLOUD:表示设备是否连接到阿里云。

  • LTE:表示设备通讯是否正常。

  • 信号指示灯:表示LTE信号强度,3格表示信号最强。

关于指示灯的状态信息,请参见指示灯状态说明

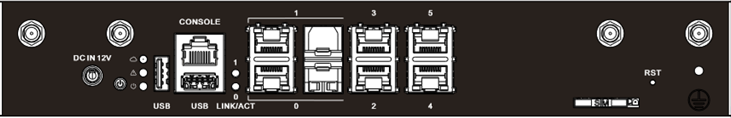

后面板:SAG-1000设备的后面板由1个RST键、1个SIM卡插口、1个CONSOLE端口、2个USB端口,2个复用端口、4个RJ45电口和1个电源接口组成。SAG1000后面

  • RST键

    您可以通过RESET键清除设备登录密码或者将设备恢复至默认设置。

    • 清除设备登录密码

      请在设备通电的情况下,使用尖状物按压RST键1秒后松开,系统会清除设备的登录密码,但不会清除设备配置。您在重新登录设备的Web管理控制台时可以重新设置登录密码。

    • 将设备恢复至默认设置

      请在设备通电的情况下,使用尖状物长按RST键3~5秒后松开,设备将自动重启并恢复到默认配置。

      警告

      使用RST键恢复默认设置时,您已修改的配置会丢失,请谨慎操作。

  • SIM卡插口

    SAG-1000 SIM卡插口只支持插入Mini-SIM卡,Micro-SIM和Nano-SIM卡无法直接使用。如果需要使用Micro-SIM和Nano-SIM卡,您需要使用卡框。

    SAG-1000设备出厂时会携带一个4G SIM卡,SAG-1000设备通过该卡从云端接收配置。该卡的卡框同时支持Mini-SIM、Micro-SIM和Nano-SIM卡,如果您需要更换SAG-1000设备的SIM卡,可以使用该卡的卡框。

    重要

    在您使用Micro-SIM和Nano-SIM卡时,请不要使用卡套,使用卡套容易导致SIM卡无法拔出。

  • USB端口

    暂不支持通过USB端口连接互联网。

  • CONSOLE端口

    暂不支持通过CONSOLE端口对命令行进行调试。

  • 网络端口

    SAG-1000设备支持以下两种端口:

    • 复用端口

      一个复用端口提供两种端口类型,光口和RJ45电口,不同端口类型支持连接不同类型的线缆。电口和光口同时只能使用一种,若您使用电口则不能再使用光口,若使用了光口则不能再使用电口。

      • 若在光口和电口都连线且保证都可以通的情况下,SAG-1000设备首次开机默认光口优先。

      • 在SAG-1000设备已开机,且光口和电口均已连线的情况下,端口状态先变为正常的为主用端口,不存在后启用端口抢占主用端口的情况。

    • 电口

      电口为RJ45类型的电口。

      您可以通过网线将本地客户端和SAG-1000设备的端口2连接起来,连接后,您可以在本地客户端登录SAG-1000设备的Web界面配置设备。

    SAG-1000设备的端口支持以下工作模式:

    • WAN口模式

      SAG-1000设备可通过WAN口连接互联网和阿里云,同时WAN口支持SNAT转发、自定义DNS服务器、端口限速等功能。

    • LAN口模式

      SAG-1000设备可以通过LAN口连接本地客户端,同时LAN口支持连接交换机、支持配置动态路由。

  • 电源接口

    SAG-1000设备需接入12 V直流电。电源接口位于后面板的最左边,在连接电源时,请使用原装电源线。

指示灯状态说明

指示灯

状态说明

前面板指示灯说明

LTE

表示设备通讯是否正常:

  • 长亮或熄灭:设备通讯异常。

  • 闪烁:设备正常通讯。

信号指示

表示4G LTE信号强度,3格表示信号最强。

SYS

表示设备系统运行状态:

  • 长亮或熄灭:系统状态异常。

  • 闪烁:系统正常工作。

CLOUD

表示设备是否连接到阿里云:

  • 长亮:连接到阿里云。

  • 快闪:设备正在恢复出厂默认配置或者还原系统。

  • 熄灭:没有连接到阿里云。

PWR

电源指示灯长亮,表示设备开机运行。

网络端口指示灯说明

端口右侧灯

表示网卡工作模式:

  • 绿色:以太网端口工作在1000 Base-T模式。

  • 黄色:以太网端口工作在10/100 Base-T模式。

端口左侧灯

表示网卡连接和传输状态:

  • 长亮:以太网已连接。

  • 闪烁:数据传输。

  • 熄灭:以太网未连接。

部分批次设备请参见以下指示灯说明

电源

电源指示灯长亮,表示设备开机运行。

告警

告警指示灯表示设备运行状态:

  • 绿色:表示设备正常。

  • 黄色:表示设备有异常。

入云

入云指示灯表示阿里云连接状态:

  • 绿色:表示阿里云连接正常。

  • 黄色:表示阿里云连接异常。

设备配件

在智能接入网关管理控制台购买设备后,您除了收到一台SAG-1000型号的设备外,还将收到以下配件:

  • 一个电源适配器

  • 两根LTE天线

  • 两个挂耳

  • 一包螺丝

说明

请检查您收到的设备以及设备配件,如果发现设备及设备配件有短缺或损坏的情况,请及时与阿里云售后联系。
