数字翻牌器是文字组件的一种,支持自定义翻牌器的标题、数字、前缀、后缀等样式,通常与其他组件配合使用,通过交互功能在大屏中展示实时数据的变化情况。本文介绍数字翻牌器各配置项的含义。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为[0,1]。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 全局数字翻牌器全局样式
    参数 说明
    文本样式 组件中所有文本的字体,默认为微软雅黑
    排列方式 标题与翻牌器的相对位置,可选:标题在上、标题在左、标题在下。
    间距 标题与翻牌器之间的距离,取值范围为-100到500。
  • 标题 数字翻牌器的标题样式
    参数 说明
    标题名 标题的名称,输入一般为文本。与数据中的name字段对应,优先使用数据中的配置。
    文本样式 标题文本的大小、颜色、字体粗细和对齐方式。
  • 翻牌器数字翻牌器的翻牌器样式
    • 字体:翻牌器的字体系列,默认为微软雅黑
    • 水平对齐:翻牌器的水平对齐方式,可选:左对齐、右对齐、居中对齐。
    • 间隔:翻牌器前缀与数字之间的距和数字与后缀之间的距离。
    • 前缀:翻牌器前缀的样式。
      参数 说明
      内容 前缀的具体内容,输入一般为符号,例如¥$等。
      文本样式 标题文本的字体、字号大小、颜色和字体粗细。
    • 数字:翻牌器的数字样式。翻牌器的数字样式
      参数 说明
      文本样式 数字文本的颜色、字号和字体粗细。
      数字间隔 数字之间的间隔距离,取值范围为0到100。
      背景色 每个数字所占方格的背景颜色,可设置为透明,隐藏背景色。
      背景圆角 每个数字背景块的边角的弧度,取值范围为0到100。
      分隔符背景 勾选后,分隔符显示背景色样式。
      默认位数 翻牌器默认显示几位数字,取值范围为0到100。
      说明 如果默认位数比数据长度小,那么头部超出部分会省略。反之,则会在头部补0。
      数据四舍五入 打开后,数值直接四舍五入为整数进行显示;关闭后,使用原始数值进行显示。
      千分位分隔符 打开后,数值显示千分位分隔符。
      千分位分隔符符号 千分位分隔符的符号。
      说明 分隔符最长为一位,超出一位时,取第一位,并且不能使用数字作为分隔符。例如输入,.',则会取,作为分隔符。
      小数分割符符号 小数分割符的符号。小数分割符的符号。
      定宽 数字之间的固定宽度。
      数据抖动修正 打开后,保护翻牌器数据不下跌,只能显示上涨;关闭后,翻牌器数据跌涨都会显示。
      开启动画 勾选后开启翻牌器数字动画。
      始终动画 当传入数据不变始终开启动画。仅在勾选开启动画后可以配置。
      动画时长 动画播放的时长。仅在勾选开启动画后可以配置。
  • 后缀:翻牌器的后缀样式。数字翻牌器的后缀样式
    参数 说明
    内容 后缀的具体内容,通常用于标识数字的单位,例如GB等。
    文本样式 后缀文本的字体系列、颜色、字号和字体粗细。
  • 交互:设置组件的回调ID。以哪个字段的内容来实现组件之间的数据联动,输入必须为数据中的某一个字段。
    注意 此功能已更新到交互面板中,样式面板的该功能将弃用,请尽快升级。

数据

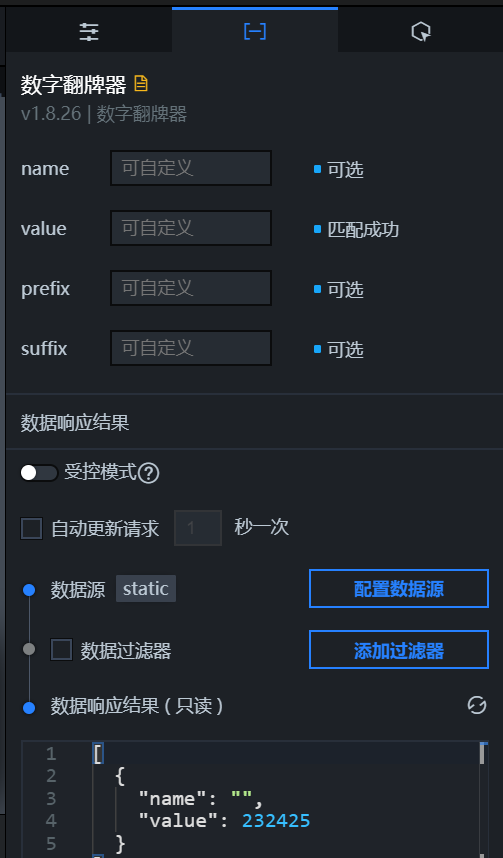

数字翻牌器的数据面板

上图中的示例数据如下。

[
  {
    "name": "",
    "value": 232425
  }
]
表 1. 字段说明
字段 说明
name (可选)数字翻牌器的标题内容,不为空时会覆盖样式中的配置。为空时会使用标题 > 标题名配置项中的内容。
value 数字翻牌器的具体数值。
prefix (可选)数字翻牌器的前缀内容,不为空时会覆盖样式中的配置。为空时会使用翻牌器 > 前缀 > 内容配置项中的内容。
suffix (可选)数字翻牌器的后缀内容,不为空时会覆盖样式中的配置。为空时会使用翻牌器 > 后缀 > 内容配置项中的内容。
表 2. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标图标,实时查看数据响应结果。

交互

勾选启用,开启组件交互功能。当翻牌器的数字发生变化时,会抛出回调值,默认抛出数据中的value字段值。具体配置请参见配置数字翻牌器组件的回调ID

蓝图编辑器交互配置

  1. 在大屏编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的数字翻牌器组件,在画布中可以看到如下图所示的数字翻牌器的蓝图编辑器配置参数。数字翻牌器蓝图参数
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
      当前值变化时 当前数值发生变化时抛出的事件,同时抛出该值对应的数据项。
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如词云数字翻牌器配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      清零当前值 把当前数字置为零,无需参数。
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
      移动 将组件移动到指定位置。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
