云防火墙IPS阻断分析页面为您实时展示云防火墙阻断流量的源区域、目的IP、阻断应用、阻断来源和阻断事件详情等信息。

您可查看主机1小时、1天、7天、1个月内和自定义时间范围内的阻断活动情况。可设置的自定义时间范围为6个月内。

IPS阻断分析页面包含以下数据:

  • 方向:被阻断流量的方向,云防火墙支持出/入方向流量检测。
  • 时间范围:可筛选不同的时间段,定位到特定时间段内的IPS阻断流量数据。
  • 被阻断的源区域TOP:显示被阻断流量的源区域地理位置分布图、阻断数量最高的前9名地区的地区名称和百分比。
  • 阻断目的IP:显示阻断数量排名前5名的阻断流量的目的IP址。
  • 被阻断的应用TOP:显示阻断数量排名前5名的阻断应用名称及其占比数。
  • 阻断来源TOP:显示阻断数量排名前5名的阻断来源名称及其占比数。
  • 阻断事件列表:显示阻断事件的详细信息。您可通过来源、出入方向、防御状态和自定义时间范围来搜索阻断事件。

操作步骤

  1. 登录云防火墙控制台
  2. 单击导航栏网络流量分析打开网络流量分析页面。

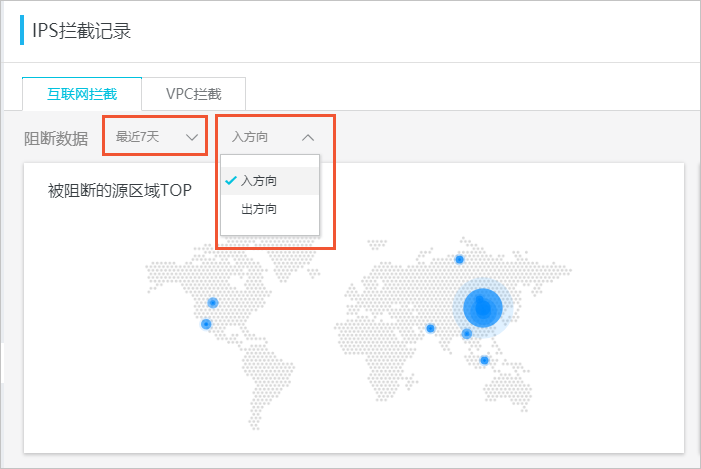

  3. 单击IPS阻断分析打开IPS阻断分析页面,查看1小时、1天、7天、1个月内或自定义时间范围内的出/入方向阻断活动情况。

    方向模块中单击入方向出方向,显示对应时间范围内入方向/出方向被阻断流量相关的数据。

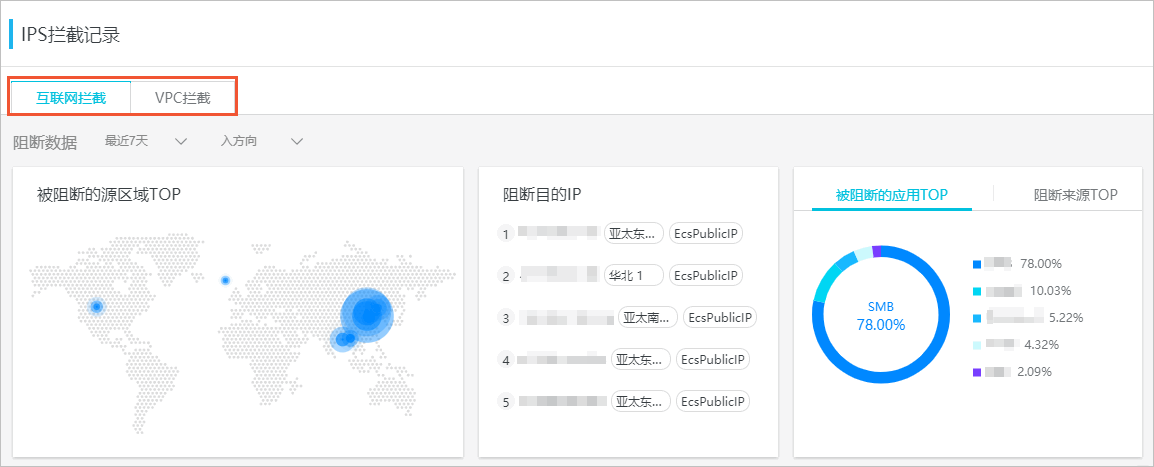

  4. 阻断活动页面查看排名前九的阻断源区域信息及占比、阻断目的IP地址、占比排名前四的被阻断应用和阻断来源类型。

查看被阻断的源区域TOP

您可在 被阻断的源区域TOP区域查看被云防火墙IPS功能阻断的出/入方向流量排名前9的来源区域及其占比。

查看阻断目的IP

您可在 阻断目的IP区域查看被云防火墙IPS功能阻断的出/入方向流量的目的IP地址信息。

单击阻断目的IP地址栏右侧的查看日志可跳转到云防火墙日志页面。您可在日志列表中查看该目的IP地址的目的端口、应用类型、动作类型等详细信息。

查看被阻断的应用TOP

您可在 被阻断的应用TOP区域查看被云防火墙IPS功能阻断的出/入方向流量占比最高的应用类型。

查看阻断来源TOP

您可在 被阻断的应用TOP区域查看云防火墙各个IPS功能模块阻断的流量占比。

查看阻断事件详情列表

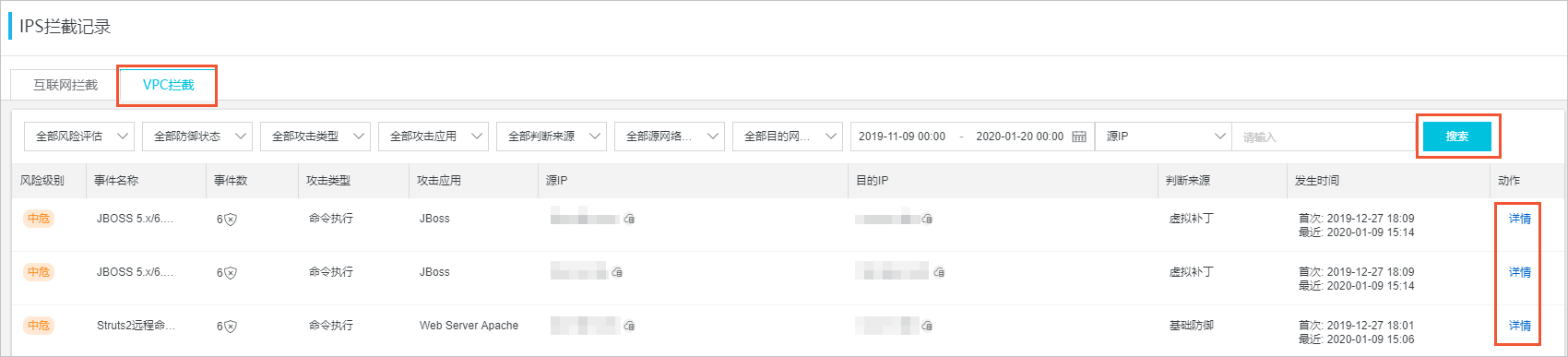

您可在IPS阻断分析页面的阻断事件列表中查看所有阻断事件的详细信息,包括事件的风险级别、事件数量、防御状态、源/目的IP地址等信息。

  • 您可在搜索栏通过筛选风险级别、来源、方向和时间范围等定位到单个事件。
  • 单击动作栏的详情可打开阻断事件的详情页面,查看事件描述等详细信息。

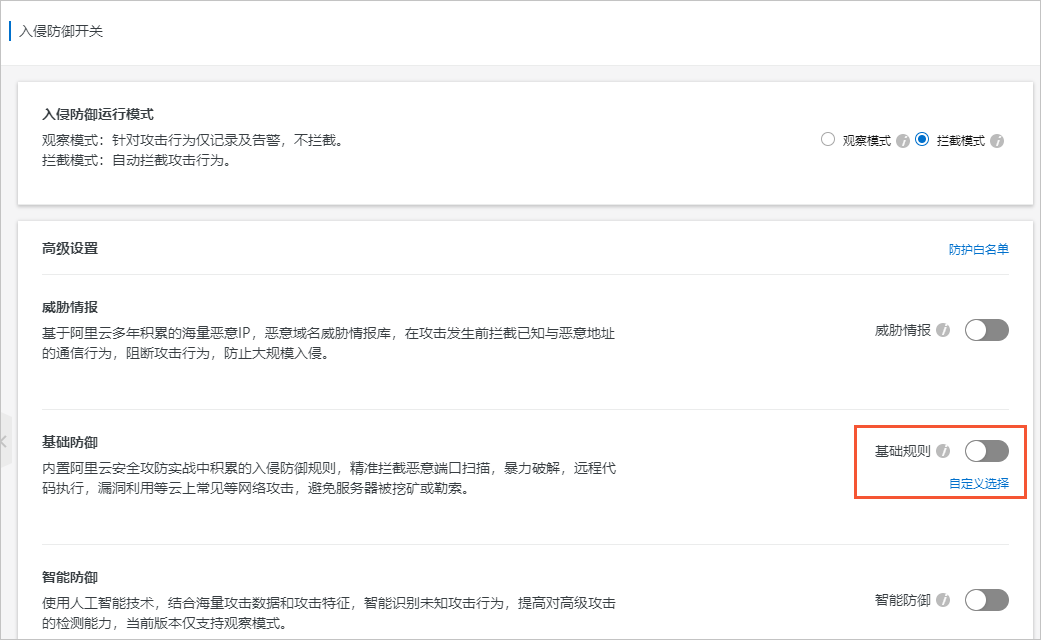

说明 云防火墙检测到 高危等级的告警事件后,请及时确认您已开启入侵防御策略
