Tab列表是基础交互组件的一种,支持自定义Tab的颜色、数量、类型以及标签样式等,可以通过交互配置,与其他组件配合使用,在可视化应用中展示所选择Tab的标签内容。本文介绍Tab列表各配置项的含义。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 字体:组件的字体。
  • 背景色:组件的背景颜色。
  • 行数:Tab列表的行数。
  • 列数:Tab列表的列数。
  • 选择类型:Tab列表的选择类型,可选:单选多选
  • 轮播:Tab列表轮播间隔时间。单击左侧眼睛图标可以选择开启或关闭轮播效果。
  • 初始化值:请填入期望初始化选中的标签ID值,需要与数据中id字段的值匹配。当组件的选择类型单选时,该选项只能包括一个值。当组件的选择类型多选时,该选项可以包含多个值,多个值之间用英文逗号(,)隔开。
    图 1. 选择类型为单选
    选择类型为单选
    图 2. 选择类型为多选
    选择类型为多选
    图 3. Tab列表的初始化值
    Tab列表的初始化值
  • 全部按钮:打开开关,Tab列表中会出现ALL的Tab选项卡。只有当组件的选择类型多选时,此选项才会显示。Tab列表全部按钮
  • 初始化全选:打开开关,组件初始化时会选中所有的Tab选项卡,且初始化值配置项隐藏。只有当组件的选择类型多选时,此选项才会显示。Tab列表初始化全选
  • 标签默认配置Tab列表标签默认配置
    参数 说明
    字号 组件标签的字号大小。
    字体颜色 组件标签的字体颜色,请参见颜色选择器说明进行修改。
    字体粗细 组件标签的字体粗细。
    背景颜色 Tab选项卡的背景颜色。
    圆角半径 Tab选项卡的圆角半径,值越大,边角越圆。默认为0,即为长方形。
    悬浮背景色 Tab选项卡的悬浮背景色。只有在预览或者发布页面,才能看到配置效果。
    选中文字色 Tab选项卡被选中时文字的颜色。
    选中背景色 Tab选项卡被选中时的背景颜色。
    图标配置 Tab标签图标的宽度、高度和图标距离文字之间的间隔。
  • 回调ID:组件之间数据联动的变量,需要配置为数据中的某一个字段。
    注意 此功能已更新到交互面板中, 配置面板的该功能将弃用,请尽快升级。新版本的交互功能支持配置多个字段。

数据

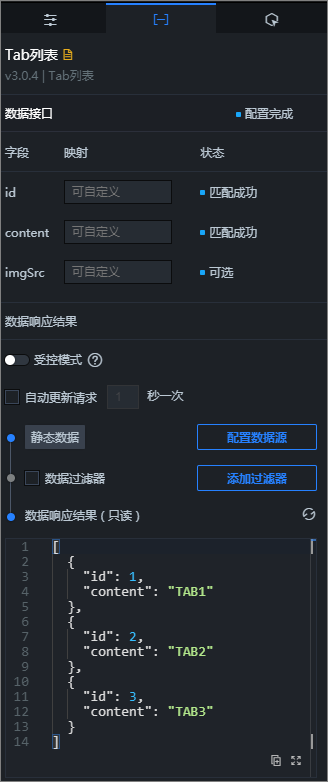

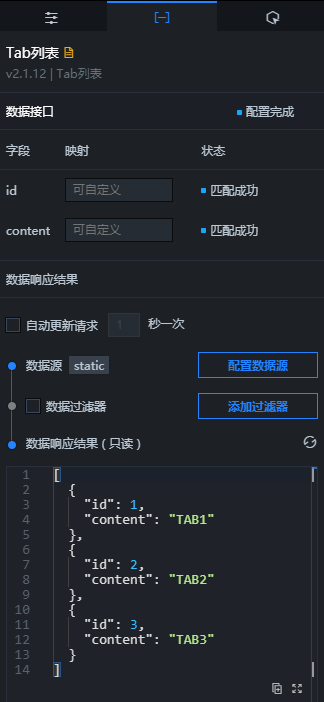

Tab列表数据面板

上图中的示例数据如下。

[
  {
    "id": 1,
    "content": "TAB1"
  },
  {
    "id": 2,
    "content": "TAB2"
  },
  {
    "id": 3,
    "content": "TAB3"
  }
]
表 1. 字段说明
字段 说明
id Tab选项卡的标签ID,初始化值配置项需要使用此变量的值,来定义初始化选中的Tab标签。
content Tab选项卡的标签名称。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

选中启用,开启组件交互功能。当单击Tab标签时,会触发数据请求,抛出回调值,动态加载标签的内容。默认抛出数据中的idcontent值,具体配置请参见组件回调ID配置

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的Tab列表组件,在画布中可以看到如下图所示的Tab列表的蓝图编辑器配置参数。Tab列表蓝图编辑器参数配置
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
      当Tab点击时 当单击Tab时抛出的事件,同时抛出该Tab对应的数据项。
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游转换器或图层节点抛出的数据将作为参数。例如Tab列表配置了API数据源为http://api.test,传到请求地理搜索框接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。 具体数据可参见上文的数据示例
      选择项 表示选择某一个或者多个Tab选项,可为数组或单个对象。
      开启轮播 Tab列表开启轮播样式。
      关闭轮播 Tab列表关闭轮播样式。
      切换选择全部 表示全选或取消全选。
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在节点编程配置页面的转换器中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态

      切换组件显示或者隐藏。参考数据示例如下。

          {
            // 显示为true,隐藏为false。
            "status": true,
            // 显示动画。
            "animationIn": {
              // 动画方式,可选fade,不填无动画。
              "animationType": "fade",
              // 显示延时,单位为ms。
              "animationDuration": 1000,
              // 显示动画函数,可选linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            },
            // 隐藏动画。
            "animationOut": {
              // 动画方式,可选fade,不填无动画。
              "animationType": "fade",
              // 隐藏延时,单位为ms。
              "animationDuration": 1000,
              // 隐藏动画函数,可选linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
      移动

      将组件移动到指定位置。参考数据示例如下。

          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
