单张图片是媒体组件的一种,支持自定义图片的url地址和跳转链接,能够为大屏和其他组件添加自定义的背景图,使操作更加智能,大屏更加美观。本文介绍单张图片各配置项的含义。

配置

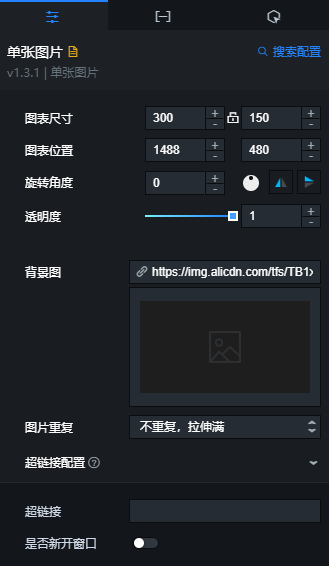

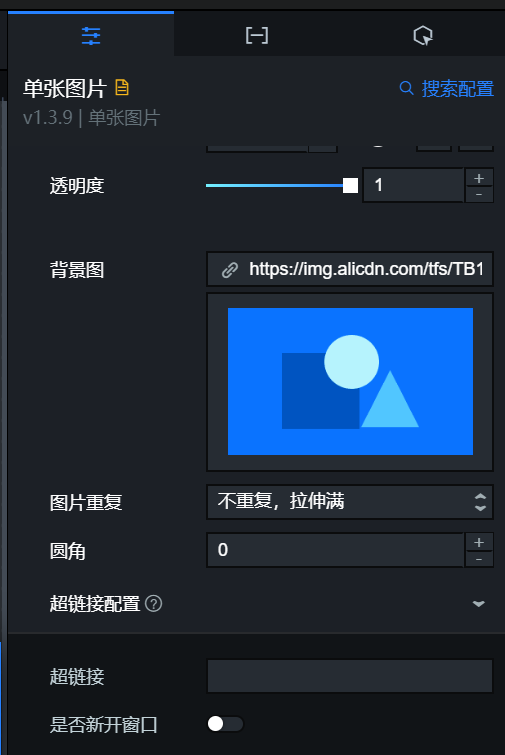

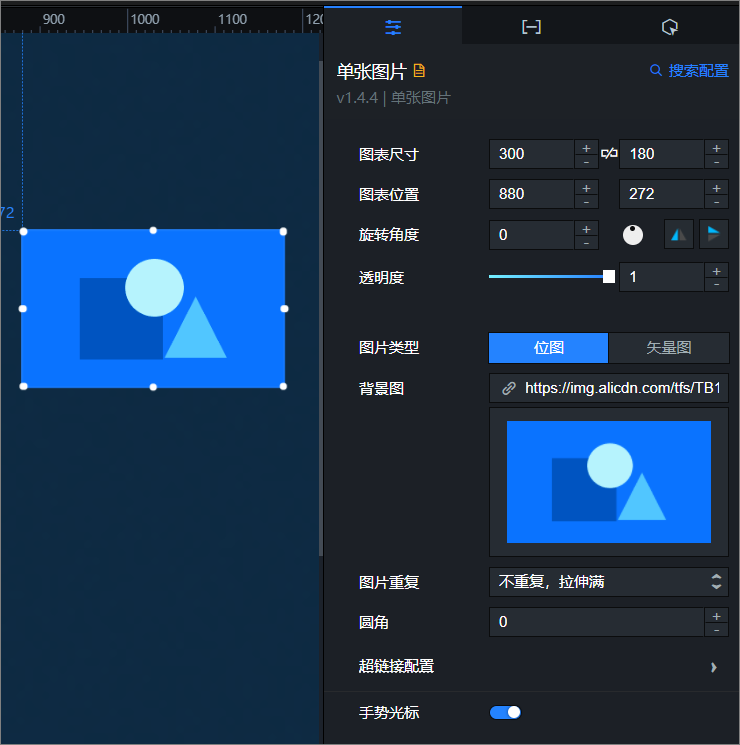

单张图片的配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为[0,1]。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 背景图:您可以输入图片的url地址,或者单击图片区域删除当前图片,再次单击上传本地图片,也可以在数据面板中的img字段中配置背景图的url地址。如果样式面板和数据面板都配置了图片,则优先使用数据面板中的配置。
  • 图片重复:背景图的重复方式,可选不重复,拉伸满、水平和垂直重复、水平重复、垂直重复。
  • 超链接配置:配置后,在预览或发布页面,点击图片区域会跳转至指定的超链接。
    参数 说明
    超链接 您可以设置点击后跳转页面的URL,也可以在数据面板中的url字段中进行配置。如果样式数据面板中都配置了超链接,则优先使用数据面板中的配置。
    新开窗口 勾选后,单击背景图可以新开一个标签页打开背景图的超链接。

数据

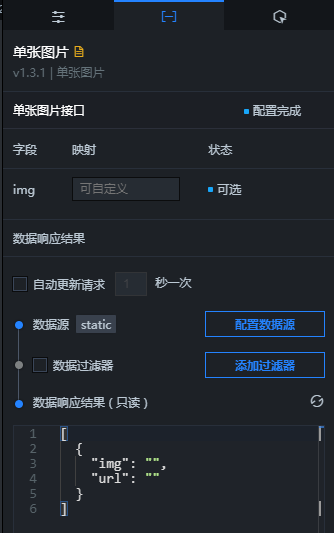

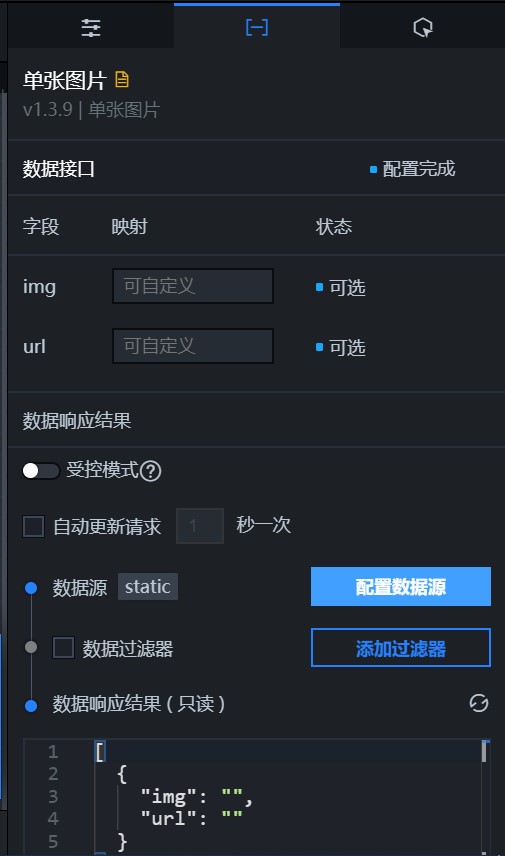

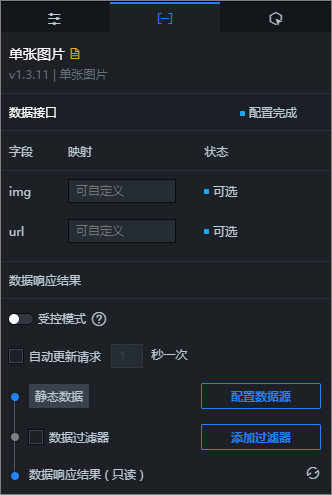

单张图片的数据面板

示例代码如下。

[
  {
    "img": "http://docs-aliyun.cn-hangzhou.oss.aliyun-inc.com/assets/pic/64800/cn_zh/1557279879979/datav.png",
    "url": "https://help.aliyun.com/product/43570.html"
  }
]
表 1. 字段说明
字段 说明
img (可选)设置展示的图片,会覆盖掉背景图中的配置。如果该字段为空,DataV会读取配置中的背景图进行展示。
url (可选)设置点击后跳转页面的URL,会覆盖掉超链接中的配置。如果该字段为空,DataV会读取配置中的超链接进行跳转。
表 2. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在大屏编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的单张图片组件,在画布中可以看到如下图所示的单张图片的蓝图编辑器配置参数。单张图片蓝图编辑器参数
    • 事件

      当数据接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如单张图片配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
      移动 将组件移动到指定位置。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
