双十一气泡图是其他基础图表的一种,支持根据数值映射气泡的大小,能够使用气泡展示各类别的数据对比情况,适用于双十一的商品对比大屏展示,例如展示手机、食品、衣服、家电等商品的对比。本文档为您介绍双十一气泡图各配置项的含义,帮助您快速准确地使用双十一气泡图组件。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为[0,1]。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 全局样式双十一气泡图的全局样式
    • 动画时间:气泡动画的播放时间。
    • 动画方式:气泡动画播放的方式,系统提供常见的动画播放方式供您选择,例如缓进缓出。
    • 间隔:气泡之间的距离,单位为px。
    • 系数:气泡图的大小比例,为1时表示显示为原始大小。
    • 水平位移:气泡图相对于组件中心在水平方向的位移距离,单位为px。
    • 垂直位移:气泡图相对于组件中心在垂直方向的位移距离,单位为px。
  • 文本样式双十一气泡图的文本样式
    • 颜色:文本的字体颜色,可参见颜色选择器说明进行修改。
    • 字体:文本的字体系列,默认为微软雅黑
    • 字体粗细:文本的字体粗细。
    • 最大字体:文本字体的最大值,即最大气泡中的文本大小,介于最大和最小气泡之间的文本,根据气泡大小按比例进行映射。
    • 最小字体:文本字体的最小值,即最小气泡中的文本大小,介于最大和最小气泡之间的文本,根据气泡大小按比例进行映射。
  • 节点样式双十一气泡图的节点样式

    颜色:气泡的颜色。

数据

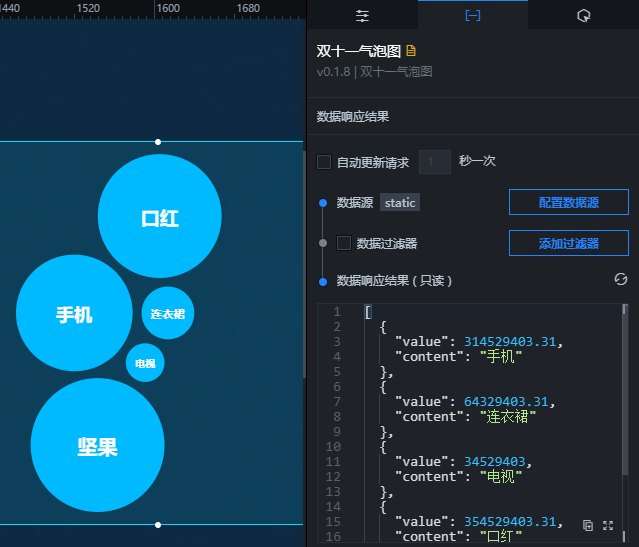

双十一气泡图数据面板上图中的示例JSON代码如下。
[
  {
    "value": 314529403.31,
    "content": "手机"
  },
 {
    "value": 64329403.31,
    "content": "连衣裙"
  },
  {
    "value": 34529403,
    "content": "电视"
  },
  {
    "value": 354529403.31,
    "content": "口红"
  },
  {
    "value": 414529403,
    "content": "坚果"
  }
]
  • value:标签值,对应各气泡中的数值。
  • content:标签内容,对应各气泡中的文本内容。
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

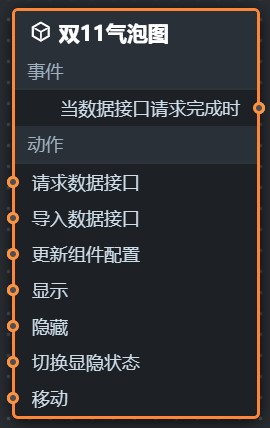

在大屏编辑器页面中,右键组件选择导出到蓝图编辑器。单击页面左上角的蓝图编辑器图标,切换进入蓝图编辑器配置页面。单击导入节点栏内的双十一气泡图组件即可在画布中看到如下图所示的双十一气泡图的蓝图编辑器配置参数。双十一气泡图蓝图编辑器参数
  • 事件

    当数据接口请求完成时:数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

  • 动作
    动作 说明
    请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如双十一气泡图配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
    导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
    更新组件配置 动态更新组件的样式配置。需要首先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
    显示 显示组件,不需要参数。
    隐藏 隐藏组件,不需要参数。
    切换显隐状态 切换组件显示或者隐藏。
    移动 将组件移动到指定位置。
        {
          // 移动方式。绝对定位:to,相对定位:by。默认值:to。
            "positionType": "to",
          // 指定位置。x坐标,y坐标。
          "attr": {
            "x": 0,
            "y": 0
          },
          // 动画方式。
          "animation": {
            "enable": false,
            // 动画延时。
            "animationDuration": 1000,
            // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
            "animationEasing": "linear"
          }
        }
