散点图(v3.0以下版本)

更新时间:

散点图是使用散点来展示数据的一种图表,支持自定义x轴、y轴以及散点的样式,支持多系列数据配置,支持提示框交互和动画效果展示,适用于展示不同时间下离散数据的差异。本文介绍散点图各配置项的含义。

配置

重要

本文介绍v3.0以下版本的散点图的配置项,如需查看v3.x版本或者v4.0及以上版本,请参见散点图(v3.x版本)基本散点图(v4.0及以上版本)

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置

  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 全局样式散点图全局样式

    • 字体:组件中所有文本的字体系列,默认为微软雅黑

    • 边距

      • 顶部:散点图与组件上边界的距离,单位为px。

      • 底部:散点图与组件下边界的距离,单位为px。

      • 左侧:散点图与组件左侧边界的距离,单位为px。

      • 右侧:散点图与组件右侧边界的距离,单位为px。

    • 最多加载:数据加载限制,系统最多加载您输入的数据记录条数进行布局、绘制与计算,以保证可视化应用展示效果。

  • x轴:组件的x轴样式,可单击眼睛图标图标控制x轴的显隐。散点图x轴样式

    • 文本

      • 颜色:x轴文本的颜色。

      • 字号:x轴文本的字体大小,取值范围为10~100。

      • 字体粗细:x轴文本字体的粗细。

    • 轴标签:x轴的标签样式,可单击眼睛图标图标控制标签的显隐。

      说明

      数据格式与设置格式不统一会导致组件显示异常。

      • 数据种类:x轴标签数据的类型,可选:

        • 数值型:支持整数、浮点数等数值类型的数据。

        • 类目型:支持字符、字符串等类目类型的数据。

        • 时间型:时间类型的数据,需要配置数据格式。

      • 数据格式:数据的显示格式,仅对时间型的数据有效,请参照%Y/%m/%d %H:%M:%S的格式进行配置。

      • 显示格式:期望显示的数据格式,仅对时间型和数值型的数据有效。时间请参照%m/%d%Y%H:%M:%S,整数参照d,浮点参照.1f

      • 最大值:x轴的最大值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。

      • 最小值:x轴的最小值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。

        说明

        轴标签最小值和最大值默认值是一个时间区间范围,与数据面板中的字段x数据保持一致。当数据面板中数值的内容与配置面板的最大最小值数值区间相冲突,以配置面板中数据范围值为准。

      • 单位:x轴单位。

      • 数量:x轴标签的数量。

      • 角度:x轴标签的角度,可选:水平斜角垂直

    • 轴线:轴线的颜色及显示隐藏设置。

    • 网络线:网格线的颜色及显示隐藏设置。

  • y轴散点图y轴样式

    配置与x轴类似,详见x轴章节。

  • 图例:图表的图例样式,可单击眼睛图标图标控制图例的显隐。散点层图例样式

    • 文本

      • 字号:图例文本的大小。

      • 颜色:图例文本的颜色。

      • 字体粗细:图例文本字体的粗细。

    • 布局

      • 间距

        • 左右间距:相邻图例之间左右两侧的距离,仅当有多个系列时该配置项才有效。

        • 上下间距:图例与组件上下边界的距离。

      • 位置:图例相对于组件起始坐标的位置,可选。

  • 提示框:在预览或发布页面,鼠标悬浮或单击散点时出现的提示框的样式。

    图 1. 散点图提示框样式散点图提示框样式

    图 2. 散点图提示框示例散点图提示框示例

    • 触发类型:提示框被触发的目标类型,可选,包括数据项坐标轴

    • 触发动作:提示框被触发的动作,可选,包括悬浮点击

    • 消失延迟时间:当不满足触发条件时,提示框就会消失,此配置项设置提示框消失前延迟的时间,单位为ms。

    • 背景框样式:提示框的背景框样式。

      • 背景色:提示框的背景颜色。

      • 自定义背景框尺寸:提示框的宽度和高度,单位为px。

      • 内边距:提示框的内部边距,单位为px。

      • 水平偏移量:提示框相对鼠标箭头位置的水平偏移量,单位为px。

      • 垂直偏移量:提示框相对鼠标箭头位置的垂直偏移量,单位为px。

      • 边框颜色:提示框的边框颜色。

      • 边框粗细:提示框边框的粗细,单位为px。

    • 文本样式:提示框中文本的样式。

      • 颜色:提示框文本的颜色。

      • 字体:提示框文本的字体系列。

      • 字号:提示框文本的大小。

      • 字体粗细:提示框文本的字体粗细。

    • 坐标轴指示器:当提示框的触发类型为坐标轴,且执行触发动作时,展示的坐标轴指示器的样式。

      • 类型:坐标轴指示器的类型,目前只支持直线指示器

      • 指示线样式:指示线颜色、宽度和类型(类型可选,包括实线、虚线和点线)。

  • 数据系列:单击右侧的加号图标垃圾桶图标图标,添加或删除一个数据系列,对应数据面板中s字段的值。散点层数据系列

    • 系列名:数据系列的命名,可自定义。为空时,系统会将组件数据中的s字段值作为系列名进行显示。如果不为空,您需要保证数据返回的顺序。

    • 填充色:此系列下散点的填充颜色,可参见颜色选择器说明进行修改,支持颜色填充和渐变填充。

    • 边框色:此系列下散点的边框颜色。

  • 动画:图表的动画效果样式,可单击眼睛图标图标开启或关闭动画效果。散点图动画样式

    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。

    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。

    • 更新动画时长:组件数据更新时的动画时长,单位为ms。

数据

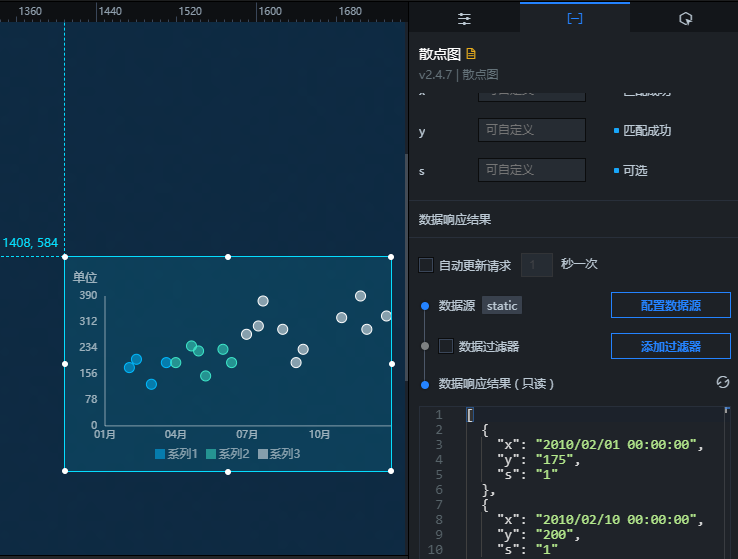

散点图数据面板

上图中的示例JSON代码如下。

[
  {
    "x": "2010/02/01 00:00:00",
    "y": "175",
    "s": "1"
  },
  {
    "x": "2010/02/10 00:00:00",
    "y": "200",
    "s": "1"
  },
  {
    "x": "2010/03/01 00:00:00",
    "y": "125",
    "s": "1"
  },
  {
    "x": "2010/03/20 00:00:00",
    "y": "190",
    "s": "1"
  },
  {
    "x": "2010/04/01 00:00:00",
    "y": "190",
    "s": "2"
  },
  {
    "x": "2010/04/21 00:00:00",
    "y": "240",
    "s": "2"
  },
  {
    "x": "2010/04/30 00:00:00",
    "y": "225",
    "s": "2"
  },
  {
    "x": "2010/05/09 00:00:00",
    "y": "150",
    "s": "2"
  },
  {
    "x": "2010/05/31 00:00:00",
    "y": "230",
    "s": "2"
  },
  {
    "x": "2010/06/11 00:00:00",
    "y": "190",
    "s": "2"
  },
  {
    "x": "2010/06/30 00:00:00",
    "y": "275",
    "s": "3"
  },
  {
    "x": "2010/07/15 00:00:00",
    "y": "300",
    "s": "3"
  },
  {
    "x": "2010/07/21 00:00:00",
    "y": "375",
    "s": "3"
  },
  {
    "x": "2010/08/15 00:00:00",
    "y": "290",
    "s": "3"
  },
  {
    "x": "2010/09/01 00:00:00",
    "y": "190",
    "s": "3"
  },
  {
    "x": "2010/09/10 00:00:00",
    "y": "230",
    "s": "3"
  },
  {
    "x": "2010/10/29 00:00:00",
    "y": "325",
    "s": "3"
  },
  {
    "x": "2010/11/22 00:00:00",
    "y": "390",
    "s": "3"
  },
  {
    "x": "2010/11/30 00:00:00",
    "y": "290",
    "s": "3"
  },
  {
    "x": "2010/12/25 00:00:00",
    "y": "330",
    "s": "3"
  }
]
  • x:每个散点的类目,即x轴的值。该字段类型与格式须与配置项中x轴的标签数据种类与格式保持一致。

  • y:每个散点的值,即y轴的值。

  • s:(可选)系列值,当配置项数据系列系列名为空时,使用该字段值。

配置项

说明

受控模式

打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。

自动更新请求

选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。

数据源

单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据

数据过滤器

数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明

数据响应结果

展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

选中启用,开启组件交互功能。当单击散点图的散点时,会触发数据请求,抛出回调值,动态加载不同散点的数据。默认抛出数据中的xys值,具体配置请参见组件回调ID配置

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器

  2. 单击页面左上角的蓝图图标图标。

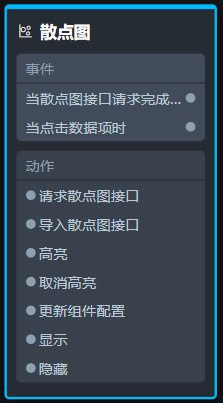

  3. 在蓝图编辑器配置页面,单击导入节点栏内的散点图组件,在画布中可以看到如下图所示的散点图的蓝图编辑器配置参数。散点图节点编程参数配置

    • 事件

      事件

      说明

      当散点图接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

      当点击数据项时

      当单击散点图的散点时抛出的事件,同时抛出该散点对应的数据项。

    • 动作

      动作

      说明

      请求散点图接口

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如散点图配置了API数据源为http://api.test,传到请求散点图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1

      导入散点图接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例

      高亮

      高亮数据项对应的元素。参数示例如下。

      {
        data: {
          x: '上海' //可列举多个高亮条件,类似filter。
        },
        options: {
          style: {
            fill: 'red'
          },
          selectMode: 'single',
          cancelHighlightFirst: true
        }
      }

      取消高亮

      取消数据项对应元素的高亮。参数示例如下。

      {
        data: {
          x: '上海'
        },
        options: {
          mode: 'single' // 当为single时,多个数据项命中时,只取消一个高亮;当为multiple时,多个数据项命中时,取消所有高亮。
        }
      }

      更新组件配置

      动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

      显示

      显示组件,不需要参数。

      隐藏

      隐藏组件,不需要参数。

      切换显隐状态

      切换组件显示或者隐藏。

      移动

      将组件移动到指定位置。

          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
