配置项说明

更新时间:

本文对DataV资产面板中的组件配置项进行了概括性说明,帮助您快速了解各组件的通用和非通用的配置项,并参见对应的文档进行配置。

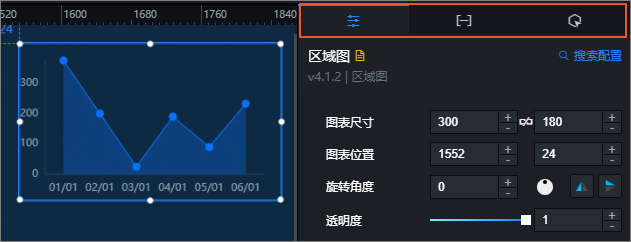

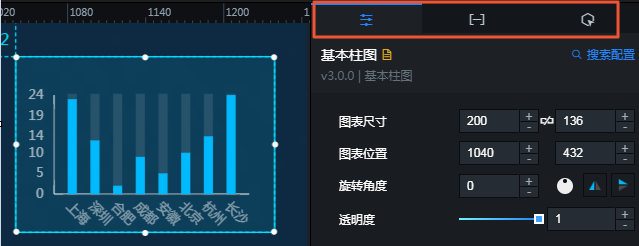

在DataV某个可视化应用中,单击画布中的某一个组件,画布右侧会出现配置项面板。包括配置数据交互三个标签页。配置项面板

  • 配置面板中,您可以配置组件的图表尺寸图表位置旋转角度不透明度和其他属性样式。其中图表尺寸图表位置旋转角度不透明度适用于所有的组件,配置方法请参见下文的基础属性;而其他属性样式对每个组件来说都是不同的,配置方法请参见本章节中各组件的说明文档。

    说明

    当您在组件样式的配置过程中涉及到颜色相关的配置项时,请参见下文的颜色选择器说明进行配置。

  • 数据面板中,您可以复制组件数据、全屏编辑组件数据和配置组件所使用的数据源,其中复制数据全屏编辑数据适用于所有的组件,配置方法请参见下文的复制数据全屏编辑数据;配置数据源内容方法请参见本章节中各组件的说明文档。

  • 交互面板中,您可以配置组件之间的交互事件,配置方法请参见本章节中各组件的说明文档。

基础属性

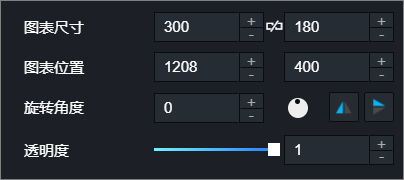

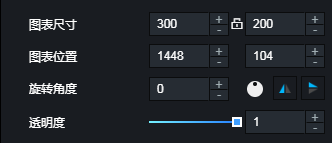

基础属性模块中,您可以调整组件的尺寸、位置、旋转角度和不透明度。基础属性面板

  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1

颜色选择器说明

您可以使用颜色选择器设置组件的字体颜色、轴线颜色、网格线颜色、边框颜色等。以文本颜色为例,您可以通过以下两种方式调整文本颜色。

  • 单击常用色块图标,选择一个颜色。常用色块面板

    常用色块功能可以帮助您快速选择系统中自带的常用颜色,简单方便,可高效修改相应组件的颜色。

  • 单击拾色器图标,可调整文本的颜色透明度、添加或删除全局颜色,也可以选择最近使用颜色。拾色器面板

    • 调整字体颜色透明度:拖动透明度滑块,或者修改A值,调整颜色透明度。

    • 添加或删除全局颜色:在颜色选择框中选择需要添加的颜色,单击全局色彩下方的+,可将当前颜色添加为全局颜色;鼠标移至已添加的全局颜色上,单击拖动至全局色彩区域以外,可删除该全局颜色。

      说明

      通过全局色彩选取过的颜色可跨越整个可视化项目,存在于在各个大屏和组件的最近使用栏中,方便您再次使用。

    • 选择最近使用颜色:系统会自动记录您最近使用的颜色,展示在最近使用模块中。当您需要使用同样的颜色时,可单击该颜色色块,将其应用到组件上。

复制数据

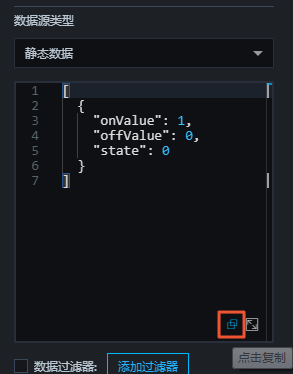

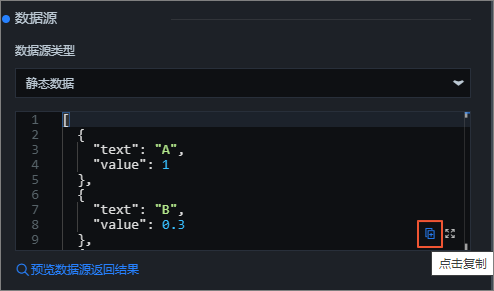

在数据源编辑框中,单击右下角的复制图标,即可复制当前数据编辑框内的所有数据。复制数据

全屏编辑数据

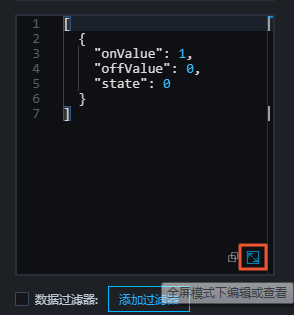

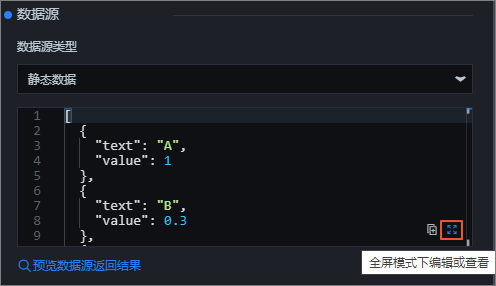

在数据源编辑框中,单击右下角的全屏图标,即可全屏显示当前数据框内的数据,并可以使用全屏模式编辑当前数据。全屏数据入口
