指标对比饼图

更新时间:

本文介绍指标对比饼图的图表样式和配置面板的功能。

图表样式

指标对比饼图是饼图的一种,与基本饼图相比,指标对比饼图能够同时展示数据的真实值和百分比值,适用于展示两个指标数据的对比情况,仅支持两个数据系列的配置。


配置面板image

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置

  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 字体:组件所有文本的字体,默认为微软雅黑

  • 容器

    内边距:饼图与组件左边界和上下边界的距离,单位为px。若过大,饼图会脱离出图表。

  • 标签:饼图的标签样式,可单击开关图标图标控制标签的显隐。标签

    参数

    说明

    颜色

    上方和下方标签的颜色,请参见颜色选择器说明进行修改。

    字号

    标签字号的大小,取值范围为12~100。

    字体粗细

    标签字体的粗细。

  • 图表

    参数

    说明

    半径

    饼图的半径值大小。

    颜色

    饼图中百分数的颜色。

    装饰色

    饼图外边框和中心点的颜色。

    背景色

    饼图的背景颜色。

    字号

    饼图中文本的大小,取值范围为12~100。

    字体粗细

    饼图中文本字体的粗细。

    边距

    饼图与四边的距离,包括:

    • 上边距:饼图与上方标签的距离。

    • 下边距:饼图与下方标签的距离。

    • 左边距:饼图与图标左侧的距离。

    • 右边距:饼图与图标右侧的距离。

    起始角度偏移

    饼图中扇形的起始偏移角度,取值范围为0~360。

  • 数据系列:饼图的数据系列,支持两个系列,不支持新增或删除系列。

    系列数据系列面板

    • 系列一

      颜色:此系列下饼图中扇形的颜色。

    • 系列二

      颜色:此系列下饼图中扇形的颜色。

  • 动画:饼图的动画效果样式,可单击眼睛图标图标控制动画效果的开启或关闭。动画面板

    • 初始动画时长:组件第一次渲染动画的时长,单位为ms。

    • 缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。

    • 更新动画时长:组件数据更新时的动画时长,单位为ms。

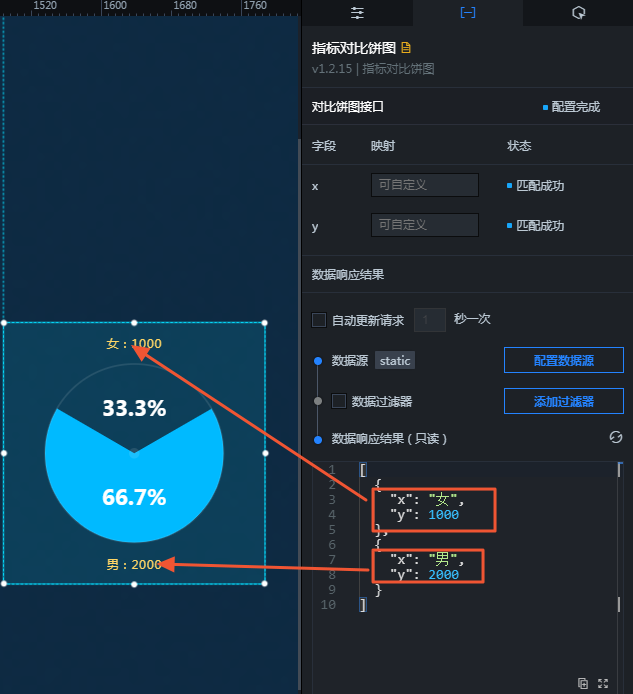

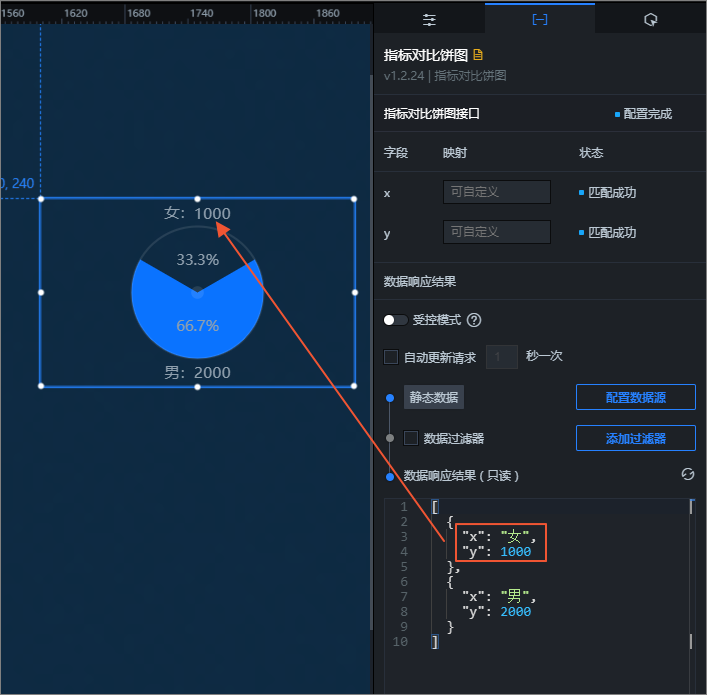

数据面板


配置字段说明

字段

说明

x

系列标签的类目。

y

系列标签的值。

说明

饼图中的扇形占比值为对应的系列标签值占总值的百分比,由系统自动计算并显示在对应区域。

配置项

说明

受控模式

打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。

自动更新请求

选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。

数据源

单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据

数据过滤器

数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明

数据响应结果

展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互面板

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。

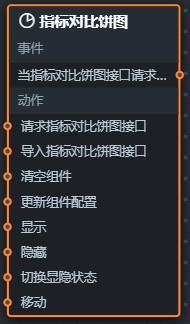

  3. 在蓝图编辑器配置页面,单击导入节点栏内的指标对比饼图组件,在画布中可以看到如下图所示的指标对比饼图的蓝图编辑器配置参数。指标对比饼图蓝图参数

    • 事件

      事件

      说明

      当指标对比饼图接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      当指标对比饼图接口请求失败时

      数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

    • 动作

      动作

      说明

      请求指标对比饼图接口

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如指标对比饼图配置了API数据源为https://api.test,传到请求指标对比饼图接口动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      导入指标对比饼图接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      清空组件

      清空组件数据,不需要参数。

      更新组件配置

      动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。

      显示

      显示组件,参考数据示例如下。

      return{
        "animationType": "",
        "animationDuration": 1000,
        "animationEasing": "linear"
      }

      隐藏

      隐藏组件,参考数据示例如下。

      return{
        "animationType": "",
        "animationDuration": 1000,
        "animationEasing": "linear"
      }

      切换显隐状态

      切换组件显示或者隐藏,参考数据示例如下。

      return {
        "animationIn": {
          "animationType": "",
          "animationDuration": 1000,
          "animationEasing": "linear"
        },
        "animationOut": {
          "animationType": "",
          "animationDuration": 1000,
          "animationEasing": "linear"
        }
      }

      移动

      将组件移动到指定位置,参考数据示例如下。

          return{
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
