线热力层是基础平面地图的子组件,支持独立的样式、数据和交互配置,能够以热力线的形式表现地理位置上的线路信息,适用于地图上线路图的大屏展示,例如展示地铁线路图。本文档为您介绍线热力层各配置项的含义,帮助您快速准确地使用线热力层子组件。

注意 当前为v1.x版本的线热力层子组件指导文档,如需查看该子组件v2.x版本的文档内容详情,请参见线热力层(v2.x版本)

参见地图容器(v1.x版本)添加线热力层子组件,并配置其参数。

配置

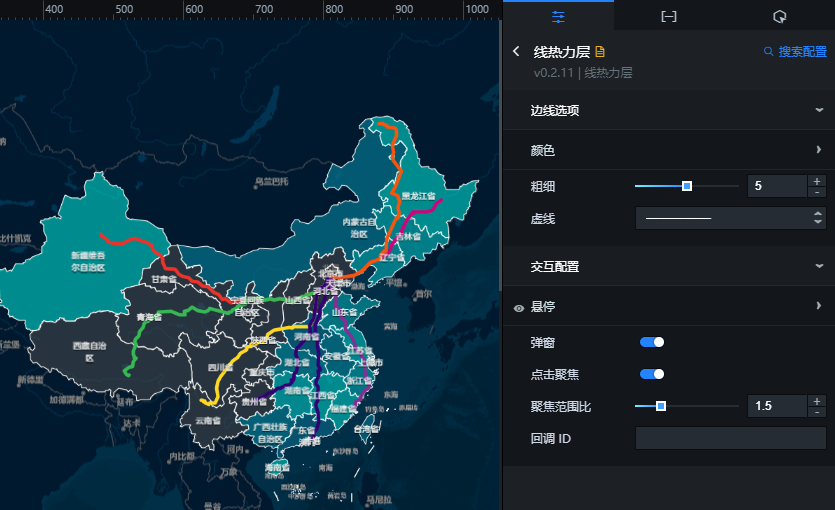

线热力层配置面板
  • 边线选项
    • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
    • 颜色:数据value值最大、最小、为空时对应的线的颜色,可参见颜色选择器说明进行修改。处于最大值和最小值之间的线,根据value值映射成最大值到最小值之间的渐变颜色。
      图 1. 线热力层颜色配置项
      线热力层颜色配置项
      图 2. 线热力层数据源
      线热力层数据源
      注意 如果数据中设置了color字段,则线的颜色以color字段为准。
    • 粗细:热力线的粗细。
    • 虚线:热力线的类型。
  • 交互配置
    • 悬停:单击眼睛图标,可控制悬停交互功能的开启或关闭。开启后可设置悬停颜色和悬停时线的粗细,仅在预览或发布时才能看到效果。
    • 弹窗:勾选后,单击热力线,显示线的详细信息,该信息可在数据的properties属性中进行配置,仅在预览或发布时才能看到效果。
    • 点击聚焦:勾选后,单击热力线,会根据线的位置进行聚焦,仅在预览或发布时才能看到效果。
    • 聚焦范围比:热力线的聚焦范围比,仅当勾选了点击聚焦配置项,且在预览或发布页面时才能看到效果。
    • 回调ID:设置组件之间数据联动的变量,需要配置为数据中的某一个字段。
      注意 此功能已更新到交互面板中,配置面板的该功能将弃用,请尽快升级。新版本的交互功能支持配置多个字段。

数据

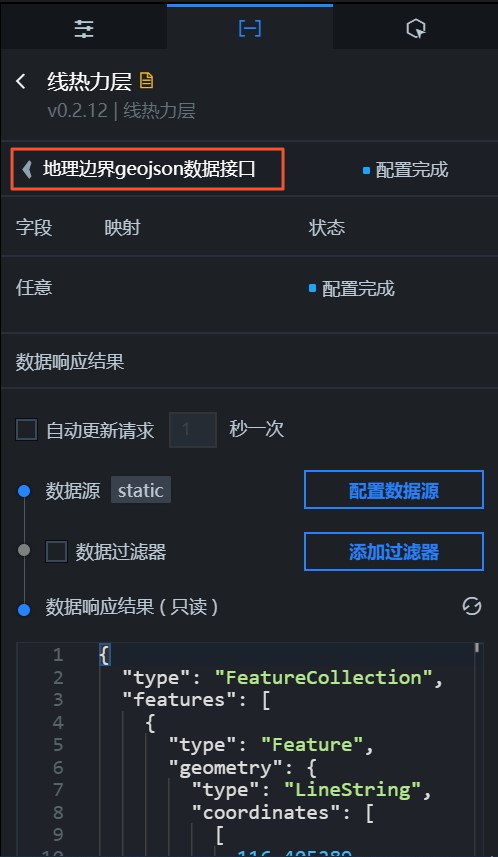

该组件需要配置两个数据源,地理边界geojson数据接口热力值数据接口线热力层地理边界数据接口
  • 地理边界geojson数据接口:geojson 类型的数据,要求类型为 LineString。如果需要跟热力值射数据对应,必须保证有唯一的 link_id 或者 id 字段。关于geojson的标准可以参见http://geojson.org/geojson-spec.html
    本文仅提供一个简单的代码示例,如下所示。
    {
      "type": "FeatureCollection",
      "features": [
        {
          "type": "Feature",
          "geometry": {
            "type": "LineString",
            "coordinates": [
              [
                109.4677734375,
                41.409775832009565
              ],
              [
                117.46582031249999,
                36.31512514748051
              ],
              [
                118.828125,
                32.0639555946604
              ],
              [
                114.9169921875,
                27.566721430409707
              ]
            ]
          }
        }
      ]
    }
    说明 properties字段对应配置面板中的弹窗信息,您可以自定义该字段值进行配置。
  • 热力值数据接口线热力层热力值数据

    上图中的示例JSON代码如下。

    [
      {
        "link_id": 1,
        "value": 1,
        "color": "#ED3229"
      },
      {
        "link_id": 2,
        "value": 1,
        "color": "#36B854"
      },
      {
        "link_id": 3,
        "value": 1,
        "color": "#FFD823"
      },
      {
        "link_id": 4,
        "value": 1,
        "color": "#320176"
      },
      {
        "link_id": 5,
        "value": 1,
        "color": "#320176"
      },
      {
        "link_id": 6,
        "value": 1,
        "color": "#823094"
      },
      {
        "link_id": 7,
        "value": 1,
        "color": "#CF047A"
      },
      {
        "link_id": 8,
        "value": 1,
        "color": "#F3560F"
      }
    ]
    • link_id:线关联id,通过该字段,与矢量线数据进行对应。
    • value:线的权重值,是配置面板中设置最大值、最小值、空值颜色的依据。
    • info:(可选)弹窗内容,如果为空,则弹窗信息显示为对应的矢量线数据中的properties字段的内容。如果不为空,弹窗信息显示为info字段的内容。
    • color:(可选)线热力层支持数据优先的渲染,如果您配置了color(线颜色)、weight(线宽)、dashArray(虚线)等字段,那么会优先使用这些属性来对关联的线进行渲染,如下图所示。线热力层映射数据配置
表 1. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

勾选启用,开启组件交互功能。线热力层子组件拥有交互配置,可单击某个热力线抛出回调值,默认抛出数据中的link_id字段。具体配置请参见组件回调ID配置线热力层交互配置

蓝图编辑器交互配置

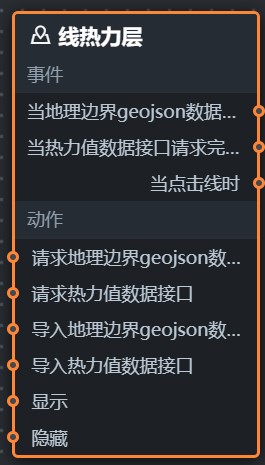

在大屏编辑器页面中,单击基础平面地图子组件管理列表中线热力层右侧的导出到蓝图编辑器按键。单击页面左上角的蓝图编辑器图标,切换进入蓝图编辑器配置页面。单击导入节点栏内的线热力层组件即可在画布中看到如下图所示的线热力层的蓝图编辑器配置参数。线热力层蓝图编辑器参数
  • 事件
    事件 说明
    当地理边界geojson数据接口请求完成时 地理边界geojson数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
    当热力值数据接口请求完成时 热力值数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
    当点击线时 当单击某条线时触发事件。
  • 动作
    动作 说明
    请求地理边界geojson数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如线热力层配置了API数据源为http://api.test,传到请求地理边界geojson数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
    请求热力值数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如线热力层配置了API数据源为http://api.test,传到请求热力值数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
    导入地理边界geojson数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
    导入热力值数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
    显示 显示组件,不需要参数。
    隐藏 隐藏组件,不需要参数。
