底图层也叫地图瓦片层,是基础平面地图的子组件,支持独立的样式和数据配置,包括底图层的瓦片类型或地址、颜色、滤镜等,能够使用自定义的瓦片服务来设置基础平面地图的背景。本文档为您介绍底图层各配置项的含义,帮助您快速准确地使用底图层子组件。

注意 当前为v1.x版本的底图层子组件指导文档,如需查看该子组件v2.x版本的文档内容详情,请参见底图层(v2.x版本)

参见地图容器(v1.x版本)添加底图层子组件,并配置其参数。

配置

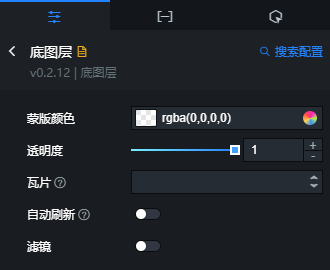

底图层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 蒙版颜色:底图层的蒙版颜色,可参见颜色选择器说明进行修改。
  • 透明度:底图层的透明度,范围为0到1。
  • 瓦片:瓦片服务类型,也可以直接输入瓦片地址,按Enter键确定。DataV支持接入的地图瓦片服务包含以下几种。底图层瓦片配置v1.x
    高德地图
    • 高德电子地图:http://webst02.is.autonavi.com/appmaptile?style=7&x={x}&y={y}&z={z}
    • 高德卫星图:http://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}
    • 高德卫星图(路网、注记):http://webst02.is.autonavi.com/appmaptile?style=8&x={x}&y={y}&z={z}
    说明 冒号后面为瓦片地址,当下拉列表中没有瓦片时,可以输入瓦片地址获得瓦片服务。
  • 自动刷新:勾选后,系统会按照您设置的间隔时间,自动刷新瓦片数据。
    说明 当您使用的瓦片服务为高德热力或高德实时路况时,需开启此选项,用来自动刷新获取最新的瓦片数据。

    刷新间隔:瓦片自动刷新的时间间隔,单位为分钟。

  • 滤镜:勾选后,可以为底图层添加滤镜效果,并通过滤镜选项设置滤镜的亮度对比度灰度色相反转饱和度墨度

数据

此组件不需要配置数据。

交互

此组件没有交互事件。

蓝图编辑器交互配置

在大屏编辑器页面中,单击基础平面地图子组件管理列表中底图层右侧的导出到蓝图编辑器按键。单击页面左上角的蓝图编辑器图标,切换进入蓝图编辑器配置页面。单击导入节点栏内的底图层组件即可在画布中看到如下图所示的底图层的蓝图编辑器配置参数。底图层蓝图编辑器参数
  • 事件:无。
  • 动作
    动作 说明
    显示 显示组件,不需要参数。
    隐藏 隐藏组件,不需要参数。
