数据曲线

登录数据曲线页面

1. 登录作业运维页面。
   1. 登录实时计算控制台。
   2. 单击页面顶部的运维。
   3. 在作业列表区域，单击作业名称下的目标作业名。
2. 在作业运维页面，单击页面顶部的数据曲线。

OverView

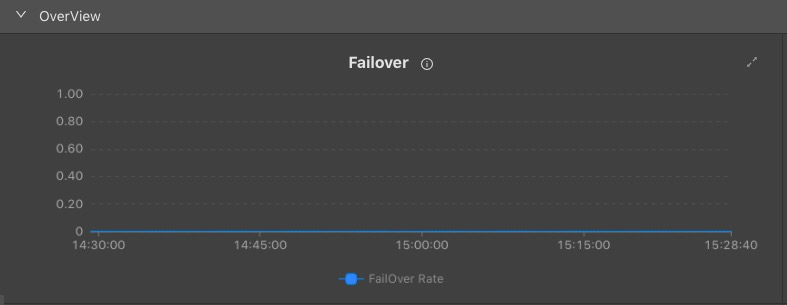

• Failover

  Failover曲线显示当前Job出现Failover（错误或者异常）的频率。计算方法为当前Failover时间点的前1分钟内出现Failover的累计次数除以60。（例如 ，最近1分钟Failover了一次，Failover的值为1/60=0.01667。）

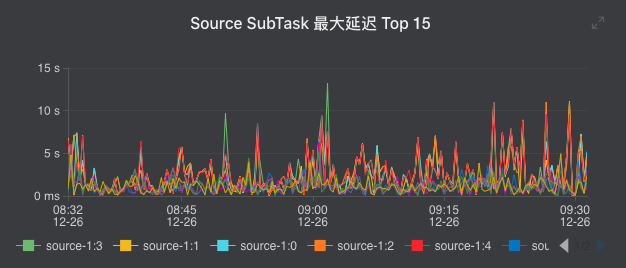

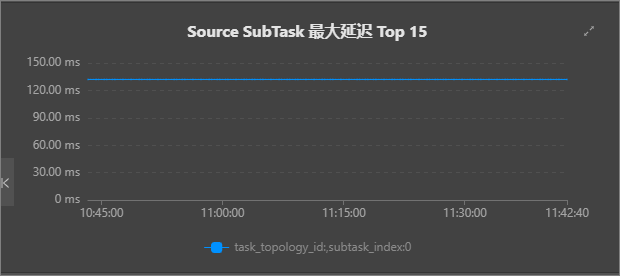

• Delay

  为了全面的了解实时计算全链路的时效状况和作业的性能，实时计算提供3种延时指标：

  • 业务延时（Processing Delay）：业务延迟 = 当前系统时间 – 当前系统处理的最后一条数据的事件时间（Event time）。如果后续没有数据再进入上游存储，由于当前系统时间在不断往前推进，业务延时也会随之逐渐增大。
  • 数据滞留时间（Data Pending Time）：数据滞留时间 = 数据进入实时计算的时间 - 数据事件时间（Event time）。即使后续没有数据再进入上游存储，数据滞留时间也不会随之逐渐增大。通常用数据滞留时间来评估当前实时计算作业是否存在反压。
  • 数据间隔时间（Data Arrival Interval）：数据间隔时间= 业务延迟– 数据滞留时间。实时计算没有反压（即数据滞留时间较小且平稳）时，数据间隔时间可以反映数据源数据间的稀疏程度；实时计算存在反压（即数据滞留时间较大或不平稳）时，此参数没有实质性参考意义。
  说明

  • 实时计算是分布式计算框架，以上3类延时指标的Metric首先是针对Source的单个分区（Shard/Partition等）进行计算，然后汇报所有分区中的最大值呈现到前端页面上。因此，前端页面上显示的汇聚后的数据间隔时间并不精确等于业务延时 – 数据滞留时间。
  • 如果Source中的某个分区没有新的数据，将会导致业务延迟逐渐增大。
  • 目前底层算法实现时，当数据间隔时间小于10秒时，会将数据间隔时间设置为0，进行上报。
• 各Source的TPS数据输入

  各Source的TPS数据输入对实时计算作业所有的流式数据输入进行统计，记录每秒读取数据源表的Block的数，让您直观的了解数据存储TPS（Transactions Per Second）的情况。与TPS不同，RPS（Record Per Second）是读取数据源TPS的Block数解析后的数据，单位是条/秒。（例如，日志服务，1秒读取5个LogGroup，那么TPS=5，如果每个LogGroup解析出来8个日志记录，那么一共解析出40个日志记录，RPS=40。）

• 各Sink的数据输出

  各Sink的数据输出对实时计算作业所有的数据输出（并非是流式数据存储，而是全部数据存储）做出进行统计，让您直观的了解数据存储RPS（Record Per Second）的情况。通常，在系统运维过程中，如果出现没有数据输出的情况，除了检查上游是否存在数据输入，同样要检查下游是否真的存在数据输出。

• 各Source的RPS数据输入

  各Source的RPS数据输入对实时计算作业所有的流式数据输入进行统计，让您直观的了解数据存储RPS（Record Per Second）情况。通常，在系统运维过程中，如果出现没有数据输出的情况，需要查看该值，判断是否数据源输出数据存在异常。

• 各Source的数据流量输入各Source的数据流量输入对实时计算作业所有的流式数据输入进行统计，记录每秒读取输入源表的流量的统计，让您直观的了解数据流量BPS（Byte Per Second）情况。
• 各Source的脏数据各Source的脏数据为您显示实时计算Source各时间段脏数据条数。
• Auto Scaling Successes and Failures
  说明 仅实时计算3.0.0以上版本支持此曲线。
  Auto Scaling Successes and Failures 为您显示AutoScale成功执行和未成功执行的次数。
• CPUs Consumed By Auto Scaling
  说明 仅实时计算3.0.0以上版本支持此曲线。
  CPUs Consumed By Auto Scaling 为您显示执行AutoScale时消耗的CPU量。
• Memory Consumed By Auto Scaling
  说明 仅实时计算3.0.0以上版本支持此曲线。
  Memory Consumed By Auto Scaling 为您显示执行AutoScale时消耗的内存量。

Advanced View

阿里云实时计算提供可以恢复数据流应用到一致状态的容错机制。容错机制的核心就是持续创建分布式数据流及其状态的一致快照。这些快照在系统遇到故障时，充当可以回退的一致性检查点（checkpoint）。

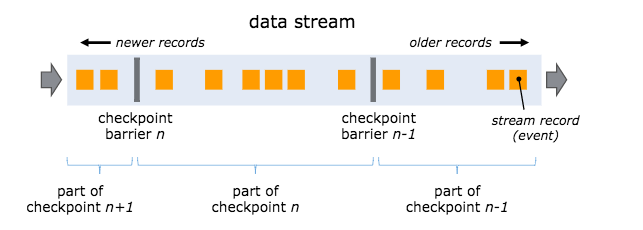

分布式快照的核心概念之一就是数据栅栏（barrier）。这些barrier被插入到数据流中，作为数据流的一部分和数据一起向下流动。barrier不会干扰正常数据，数据流严格有序。一个barrier把数据流分割成两部分：一部分进入到当前快照，另一部分进入下一个快照。每一个barrier都带有快照 ID，并且barrier之前的数据都进入了此快照。barrier不会干扰数据流处理，所以非常轻量。多个不同快照的多个barrier会在流中同时出现，即多个快照可能同时创建。

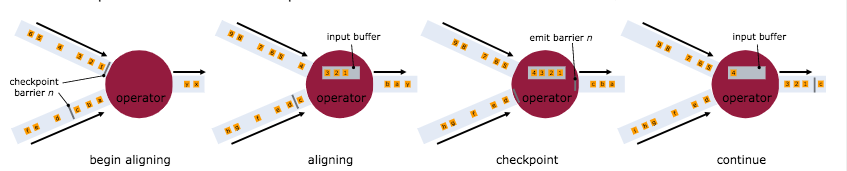

barrier在数据源端插入，当snapshot n的barrier插入后，系统会记录当前snapshot位置值 n （用Sn表示）。然后barrier继续往下流动，当一个operator从其输入流接收到所有标识snapshot n的barrier时，它会向其所有输出流插入一个标识snapshot n的barrier。当sink operator （DAG 流的终点）从其输入流接收到所有barrier n时，operator向检查点协调器确认snapshot n已完成。当所有sink都确认了这个快照，快照就被标识为完成。以下就是记录Checkpoint的各种参数配置。

数据曲线名称	说明
Checkpoint Duration	进行Checkpoint保存状态所花费的时间，单位为毫秒。
CheckpointSize	进行Checkpoint所消耗的内存大小。
CheckpointAlignmentTime	当前节点进行checkpoint操作，等待上游所有节点到达当前节点的时间。当sink operator（DAG 流的终点）从其输入流接收到所有barrier n时，它会向the checkpoint coordinator确认snapshot n已完成。当所有sink都确认了这个快照，快照就被标识为完成。这个等待的时间就是CheckpointAlignmentTime。
CheckpointCount	指定时间段内Checkpoint的数量。
Get	指定时间段内每个SubTask对ROCKSDB进行Get操作所花费的时间（最大值）。
Put	指定时间段内每个SubTask对ROCKSDB进行Put操作所花费的时间（最大值）。
Seek	指定时间段内每个SubTask对ROCKSDB进行Seek操作所花费的时间（最大值）。
State Size	指定时间段内Job内部State存储大小（如果增量过快，Job是异常的）。
GMS GC Time	指定时间段内Job内部容器进行GC（Garbage Collection）花费的时间。
GMS GC Rate	指定时间段内Job内部容器进行GC（Garbage Collection）的频率。

WaterMark

Delay

Throughput

Queue

Tracing

Process

JVM
