单点柱状层是三维城市构建器的图层,可表达三维空间的点数据的柱状样式。单点柱状层支持独立的样式和数据配置,包括单点柱状层的顶底部半径、边数和最大最小值颜色等。本文介绍单点柱状层配置项的含义。

在场景编辑器左侧图层列表中,单击单点柱状层图层,进入配置面板配置单点柱状层图层的样式和数据。
说明 如果图层列表中没有单点柱状层,说明您还未添加单点柱状层图层,请参见添加子组件进行添加。

配置

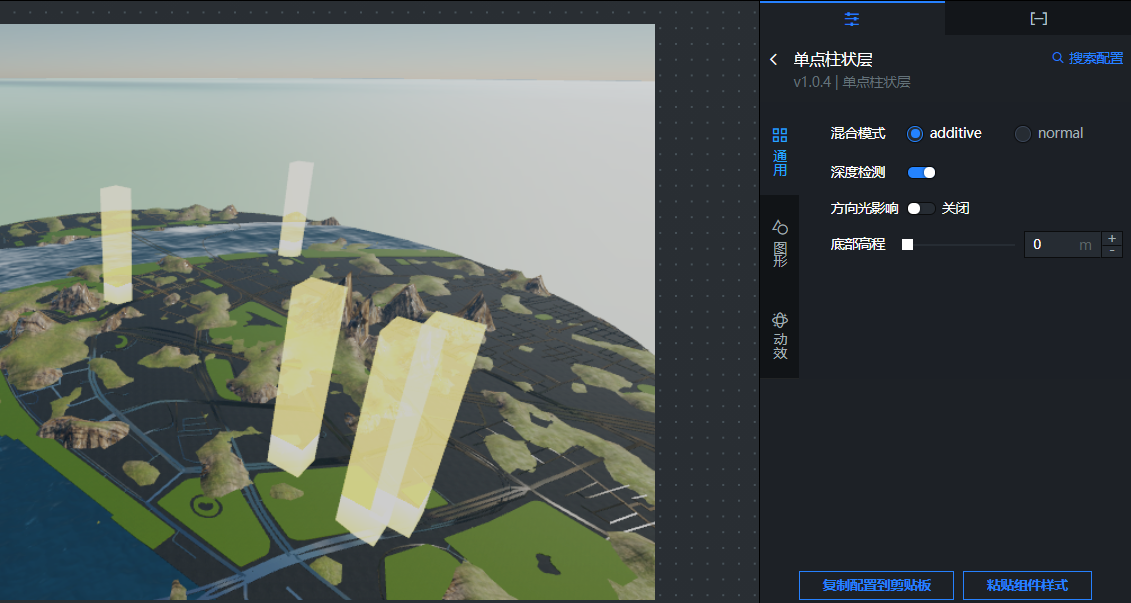

单点柱状层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 通用:通用配置参数说明。
    参数说明
    混合模式设置单点柱状层的柱子材质的混合叠加渲染模式,可选添加模式正常模式无叠加模式
    深度写入打开开关,可以进行深度写入;关闭开关,不可以进行深度写入。
    说明 深度写入打开后会可能导致该对象遮挡其后面的对象。
    深度测试打开开关,可以进行深度测试;关闭开关,不可以进行深度测试。
    说明 深度测试打开可能后会导致该对象被其后面的对象遮挡。
    方向光影响柱体是否受方向光影响,开启会增强立体感但也会增加性能开销,建议柱体数量较多时关闭。
    底部高程拖动滑块,设置单点柱状层柱子底部距离地平面的高度值,取值范围0~500000,单位米。
    高度缩放比拖动滑块,设置单点柱状层所有柱子的整体高度缩放比例值,取值范围0~100000。
  • 图形:图形配置面板参数说明。
    参数说明
    柱体边数拖动滑块,设置单点柱状层柱子的边数值,取值范围3~30。
    顶部半径拖动滑块,设置单点柱状层柱子顶部的半径值大小,取值范围0~50000。
    底部半径拖动滑块,设置单点柱状层柱子底部的半径值大小,取值范围0~50000。
    柱体颜色柱子的颜色配置样式,详情请参见颜色映射器使用说明
  • 动效:动效配置面板参数说明。
    参数说明
    动画开关打开开关,柱体侧面开启发光带自下而上循环运动的动画;关闭开关,不启用光圈动画效果。
    动画参数当打开动画开关后可配置动画多个参数。
    • 发光带长度比:拖动滑块,设置动画的发光带长度比的值,取值范围0~1。
    • 动画速度:拖动滑块,设置动画的速度,取值范围0~0.2。
    • 发光带亮度:拖动滑块,设置动画的发光带亮度的值,取值范围0~1。
    • 发光带颜色:发光带的颜色配置样式,详情请参见颜色映射器使用说明

数据

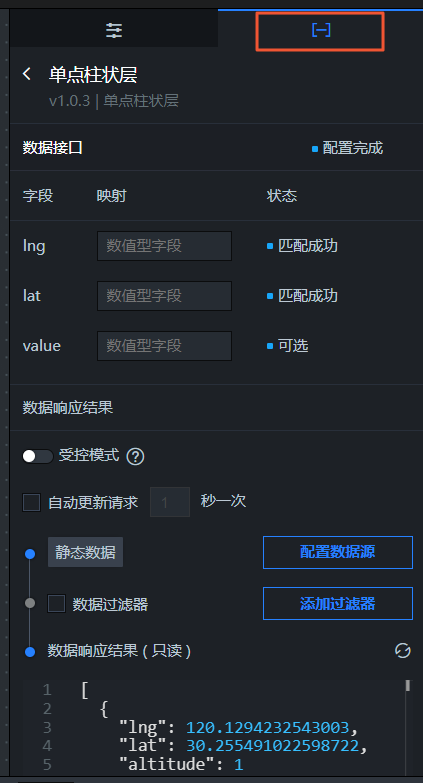

单点柱状层数据面板
表 1. 字段说明
字段说明
lng单点柱状层中心点所处的经度。
lat单点柱状层中心点所处的纬度。
value单点柱状层中心点的值。
如果您在创建三维城市构建器项目时,使用了空间数据项目模式,并且项目内包含了单点柱状层数据内容。在场景编辑器内配置单点柱状层的数据面板时,您还可以使用空间构建数据源获取空间地图上单点柱状层数据, 具体步骤如下:
  1. 在图层配置面板中选择数据页签,单击面板下方的数据源类型下拉框,选择空间构建数据源
  2. 在面板下方的数据项目下拉列表中,选择一个空间构建平台内已有的数据项目。选择数据项目
  3. 选择完数据项目后,在数据集下拉列表中,选择一个匹配的数据。数据集面板
    说明 如果数据项目数据集配置项内没有任何可供配置数据类型的内容,请您单击面板内前往空间构建平台管理数据处,进入空间构建平台配置数据。详情请参见空间数据管理概览
    管理构建平台入口
表 2. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

蓝图编辑器交互配置

  1. 在当前场景编辑器页面,单击左侧图层列表中单点柱状层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。

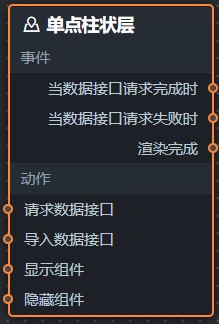

  3. 在蓝图编辑器配置页面,单击导入节点栏内的单点柱状层图层,在画布中可以看到如下图所示的单点柱状层的蓝图编辑器配置参数。单点柱状层蓝图配置参数
    • 事件
      事件说明
      当数据接口请求完成时数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      渲染完成当单点柱状层渲染完成时抛出的事件,抛出object数据。
    • 动作
      动作说明
      请求数据接口重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如单点柱状层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      显示组件显示组件,不需要参数。
      隐藏组件隐藏组件,不需要参数。
