捷顺人行设备接入

本节介绍捷顺人行设备接入。

一、捷顺人行支持对接型号说明

门禁品类

门禁领御III

门禁Y08

驱动名称

jieshun_RX

jieshun_parking

产品型号

JSMJK02-20B、JSMJK02-40B

JSMJY08A-Q-N、JSMJY08A-02-N、JSMJY08A-N

门禁功能

刷卡门禁

刷卡门禁

捷顺人行门禁品类有"门禁领域III"和"门禁Y08"两个,下面将分别介绍这两类门禁设备的添加操作过程。

二、人行设备接入操作

登录阿里云应用服务平台,选择对应项目,单击打开对应边缘网关后,就可以开始进行门禁设备集成。

"门禁领御III"门禁设备集成

1.首次添加,选择新建协议,如下图所示。

2.网关里已添加过协议,鼠标移动到对应网关右侧的设置图标,点击添加协议

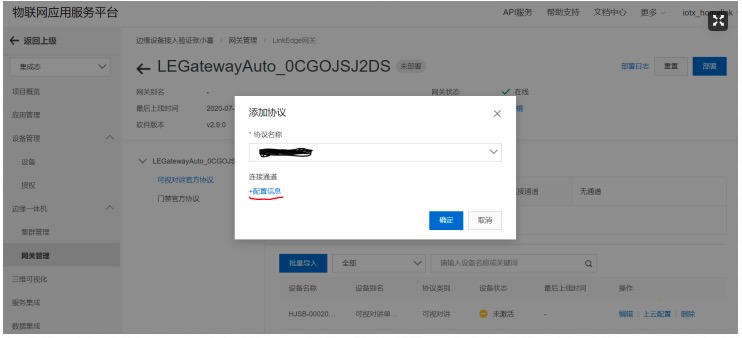

3.协议名称选择 jieshun_RX,如下图所示。1选择完协议,点击确定

说明

选择完协议,不需要点击+配置信息对驱动进行配置。边缘网关添加的驱动,只能在LP平台进行配置。

2

4.下图划线处添加"门禁领御III"门禁设备。

鼠标移动到到刚添加的jieshun_RX驱动点击新建设备,进行人行设备的添加。

捷顺门禁领域的对接方式是门禁系统,每个门禁系统可管控多个门禁设备,需要为每个门设备进行设备创建。例如下图所示:甲方提供的<IoT设备信息表>,在人行-捷顺邻御页,该门禁系统的IP地址是10.249.38.253,能够控制的有四个门,对应4个设备配置。

4.1先为第一个门设备进行设备创建。如下图所示,在jieshun_RX协议下新增刷卡门禁设备。

设备名称:如前面Excel表格截图,参照甲方提供的<IoT设备信息表>,在人行-捷顺领御TAB页查看设备IP, 例如10.249.38.253。然后在<IoT设备信息表>的通用模板 TAB页,根据IP地址查找门禁控制器设备IP对应的IoT编码,例如CPSBKZQ-000062,如下图所示。第一个被控制的门禁设备,IoT编码是CPSBKZQ-000062.1。其中".1"标识第1个门禁设备。

设备别名:参照甲方提供的<IoT设备信息表>通用模板 TAB页的设备名称。配置示例为:领域门禁_门1。

功能定义:捷顺门禁设备为有模型,对应设备名称选择智慧社区-人员通行-刷卡

设备配置:如前面Excel表格截图,参照甲方提供的<IoT设备信息表>,在人行-捷顺领御TAB页,选择IP地址为10.249.38.253的第一个门禁设备的设备配置内容进行设备配置。如下图所示:

配置示例:{"systemId":1000,"devIp":"10.249.38.253","desKey":"12345678","devId":"2110_1"}。

将设备配置信息添入下面的设备配置编辑框里:

4.2 第二个门禁设备创建:

设备名称:在创建第一个门禁设备时,已经找到门禁控制器的IoT编码是CPSBKZQ-000062。第二个门禁设备的IoT编码是CPSBKZQ-000062.2。其中".2"标识第2个门禁设备

设备别名:与第一个门禁设备相同:参照甲方提供的<设备信息表>中的(捷顺)门禁设备的设备别名。配置示例为:领域门禁_门1

功能定义:与第一个门禁设备相同:捷顺门禁设备为有模型,对应设备名称选择智慧社区-人员通行-刷卡

设备配置:如前面Excel表格截图,参照甲方提供的<IoT设备信息表>,在人行-捷顺领御TAB页,选择IP地址为10.249.38.253的第二个门禁设备的设备配置内容进行设备配置。如下图所示:

4.3 第三个门禁设备创建,如下图所示:

设备名称:第三个门禁设备的IoT编码是CPSBKZQ-000062.3。其中".3"标识第3个门禁设备

设备别名:与第一个相同:领域门禁_门1

功能定义:与第一个相同:选择为有模型,对应设备名称选择智慧社区-人员通行-刷卡

设备配置:选择IP地址为10.249.38.253的第三个门禁设备的设备配置内容

4.4 第四个门禁设备创建,如下图所示:

设备名称:第四个门禁设备的IoT编码是CPSBKZQ-000062.4。其中".4"标识第4个门禁设备

设备别名:与第一个相同:领域门禁_门1

功能定义:与第一个相同:选择为有模型,对应设备名称选择智慧社区-人员通行-刷卡

设备配置:选择IP地址为10.249.38.253的第四个门禁设备的设备配置内容

5.门禁领御设备与空间绑定2.2.1 添加"门禁Y08"门禁协议

门禁领御设备需要与空间绑定。根据设备的IP地址,参照客户提供的<IoT设备信息表>通用模板 页签的位置补充描述,可以得到捷顺门禁系统的空间信息。

在2.1.2创建的门禁系统的多个门禁设备,都使用该空间信息进行绑定。具体绑定方法,请参照<物业管理一体机实施手册>的第4章:设备绑定空间。

"门禁Y08"门禁设备集成

1.首次添加,选择新建协议。

2.网关里已添加过协议,鼠标移动到对应网关右侧的设置图标,点击添加协议。

3.协议名称选择jieshun_parking,如下图所示:

选择完协议,点击确定

说明

选择完协议,不需要单击+配置信息对驱动进行配置。边缘网关添加的驱动,只能在LP平台进行配置。3

4.添加"门禁Y08"门禁设备

如下图所示,鼠标移动到到刚添加的jieshun_parking驱动点击新建设备进行人行设备的添加。

5.刷卡门禁设备及配置

如图所示,在jieshun_parking协议下新增刷卡门禁设备。其中:

设备名称:参照甲方提供的<IoT设备信息表>,在人行-捷顺Y08TAB页查看设备IP, 例如10.249.38.253。然后在<IoT设备信息表>的通用模板 TAB页,根据门禁设备IP查找对应的IoT编码。配置示例为QDMXGSB-000444。

设备别名:参照甲方提供的<设备信息表>,在通用模板 TAB页,根据门禁设备IP查找对应的设备名称 。配置示例为:捷顺Y08_IP_4。

功能定义:捷顺门禁设备为有模型,对应设备名称选择智慧社区-人员通行-刷卡

设备配置:参照甲方提供的<设备信息表>中的人行-捷顺Y08TAB页里每个设备的deviceID,进行设备配置

配置示例如下:

{"deviceId":"199118592"}

将设备配置信息添入下面的设备配置编辑框里:

部署设备配置

在完成设备的配置后,单击部署,进行设备配置的协议下发到边缘服务器。

说明

驱动部署时,网关侧对应驱动将重启,该驱动下的所有设备将出现离线后在线。这期间设备不可用,请部署人员提前与甲方沟通部署时间

单击部署后可以查看设备配置下发的状态和部署进度。部署大概需要5分钟。

说明

如果某个设备有新更新的配置信息,重新点击部署后,只会下发有改动的设备配置协议,其余未修改的配置信息不会再次下发到边缘服务器,部署的时间根据修改的设备数量有关。
