文字标签是城市三维场景构建器的图层,可在三维空间中展示POI点的文字信息。文字标签支持独立的样式和数据配置,包括文字标签的显示大小配置、布局、文字背景等参数。本文介绍文字标签配置项的含义。

在场景编辑器左侧图层列表中,单击 文字标签图层,进入配置面板配置 文字标签图层的样式和数据。
说明 如果图层列表中没有 文字标签,说明您还未添加 文字标签图层,请参见 使用默认基底数据方式创建组件后添加图层进行添加。

配置

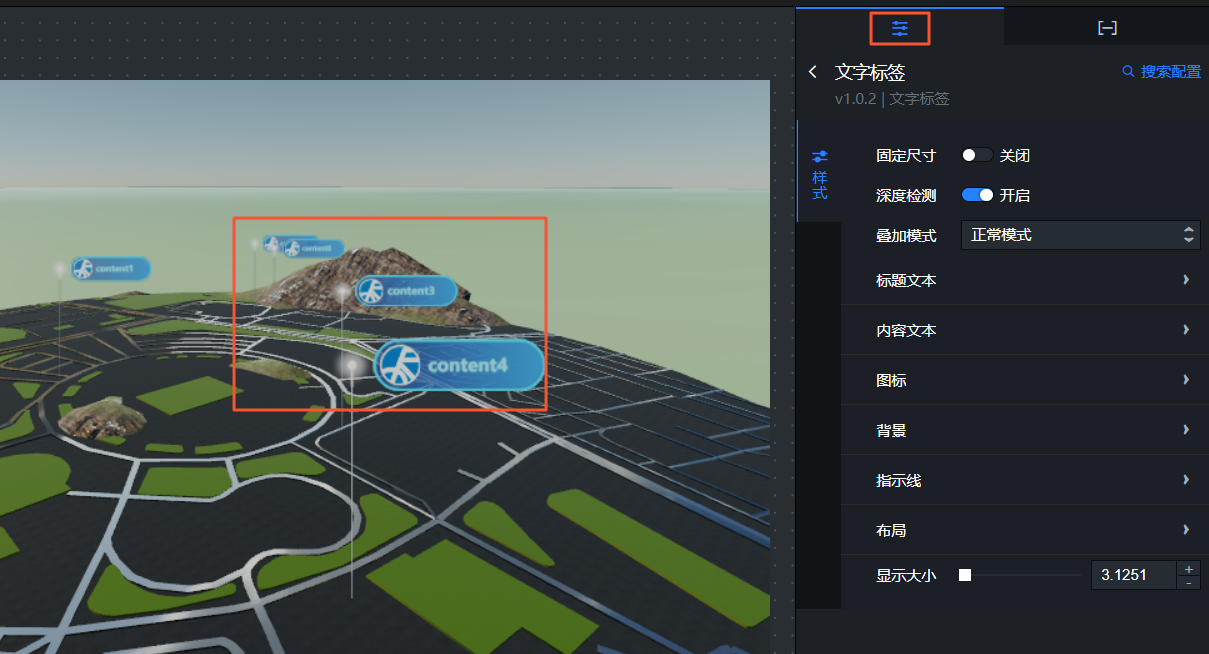

文字标签样式面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 文字标签配置面板内样式页签参数说明。
    参数 说明
    固定尺寸 打开开关,文字标签的尺寸可随着相对相机的距离缩放标签的大小,若文字标签消失则是因为离相机过远,此时应调大文字标签的尺寸即可;关闭开关,文字标签根据下方显示大小配置项调整尺寸大小。
    深度检测 打开开关,组件会判断文字标签与其他三维物体相对相机的前后位置,开启深度检测会得到三维场景中正确的物体前后遮挡效果;关闭开关,不判断前后位置关系,减少计算性能开销。
    叠加模式 在下拉列表中选择文字标签的叠加模式,可选添加模式正常模式
    标题文本 设置标签的标题文本样式,包括文本字体样式、字号大小、字体颜色和字体粗细。如需修改标题文本颜色,请参见颜色选择器说明
    内容文本 设置标签的内容文本样式,包括文本字体样式、字号大小、字体颜色和字体粗细。如需修改内容文本颜色,请参见颜色选择器说明
    图标 设置文字标签的图标贴图样式、图标的宽度和高度值,通过宽度和高度值控制图标的大小。
    • 鼠标移动到图片位置,单击删除可删除当前图标,然后单击图标区域或者拖动本地图片到区域内即可添加一个文字标签图标。
    • 鼠标移动到图片位置,单击更改可重新上传本地图片。
    • 您也可以输入图片的URL地址,将远程服务器上的图片作为文字标签图标。
    背景 设置文字标签的背景样式,可选图片自定义
    • 图片
      • 鼠标移动到图片位置,单击删除可删除当前图标,然后单击图标区域或者拖动本地图片到区域内即可添加一个文字标签背景图标片。
      • 鼠标移动到图片位置,单击更改可重新上传本地图片。
      • 您也可以输入图片的URL地址,将远程服务器上的图片作为文字标签背景图片。
    • 自定义:您可以自定义设置背景的颜色、背景边框圆角半径值、背景边框的宽度值和颜色,请参见颜色选择器说明修改颜色。
    指示线 设置文字标签指示线的样式。
    • 对齐方式:指示线在文字标签内的对齐方式,包括左对齐居中对齐右对齐
    • 图标:指示线的图标样式,包括图标贴图、图标的宽度和高度。
    • 颜色:指示线的颜色,请参见颜色选择器说明修改颜色。
    • 长度:指示线的长度值。
    • 宽度:指示线的宽度值。
    布局 拖动滑块修改数据来设置标签内文字距离标签框的左右上下距离值、文本之间的距离值、标签内图标与文字之间的距离值、指示线与主体文本的间距值。
    显示大小 拖动滑块修改数据来设置文字标签的显示大小,取值范围0.01~1000。

数据

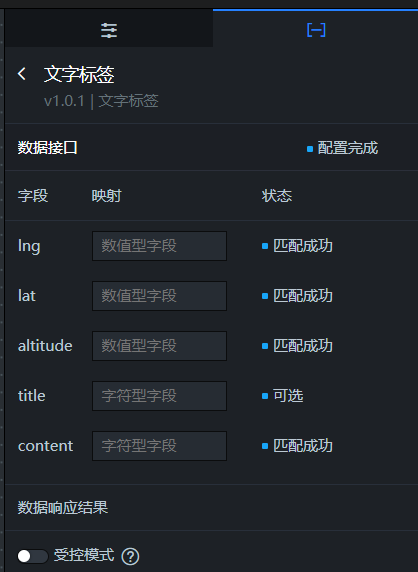

文字标签数据面板
表 1. 字段说明
字段 说明
lng 文字标签中心点所处的经度。
lat 文字标签中心点所处的纬度。
altitude 文字标签中心点距离地表面的高度值。
title (可选)文字标签标题的文字具体内容。
content 文字标签正文内显示的文字具体内容。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源页面配置数据过滤器脚本,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

蓝图编辑器交互配置

  1. 在当前场景编辑器页面,单击左侧图层列表中文字标签右侧的导出到蓝图编辑器图标。
  2. 鼠标移动到页面左上角的返回图标,单击弹出对话框中的蓝图编辑器
  3. 在蓝图编辑器配置页面,单击导入节点栏内的文字标签图层,在画布中可以看到如下图所示的文字标签的蓝图编辑器配置参数。文字标签蓝图参数
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当数据接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如文字标签配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
