热力层是城市三维场景构建器的数据映射图层,能够使用热力网格点的形式表现地理位置上的点数据信息。热力层图层支持独立的样式和数据配置,包括热力层网格数、透明度、热力半径和色带等参数。本文介绍热力层配置项的含义。

在场景编辑器左侧图层列表中,单击热力层图层,进入配置面板配置热力层图层的样式和数据。
说明 如果图层列表中没有热力层,说明您还未添加热力层图层,请参见使用默认基底数据方式创建组件后添加图层进行添加。

配置

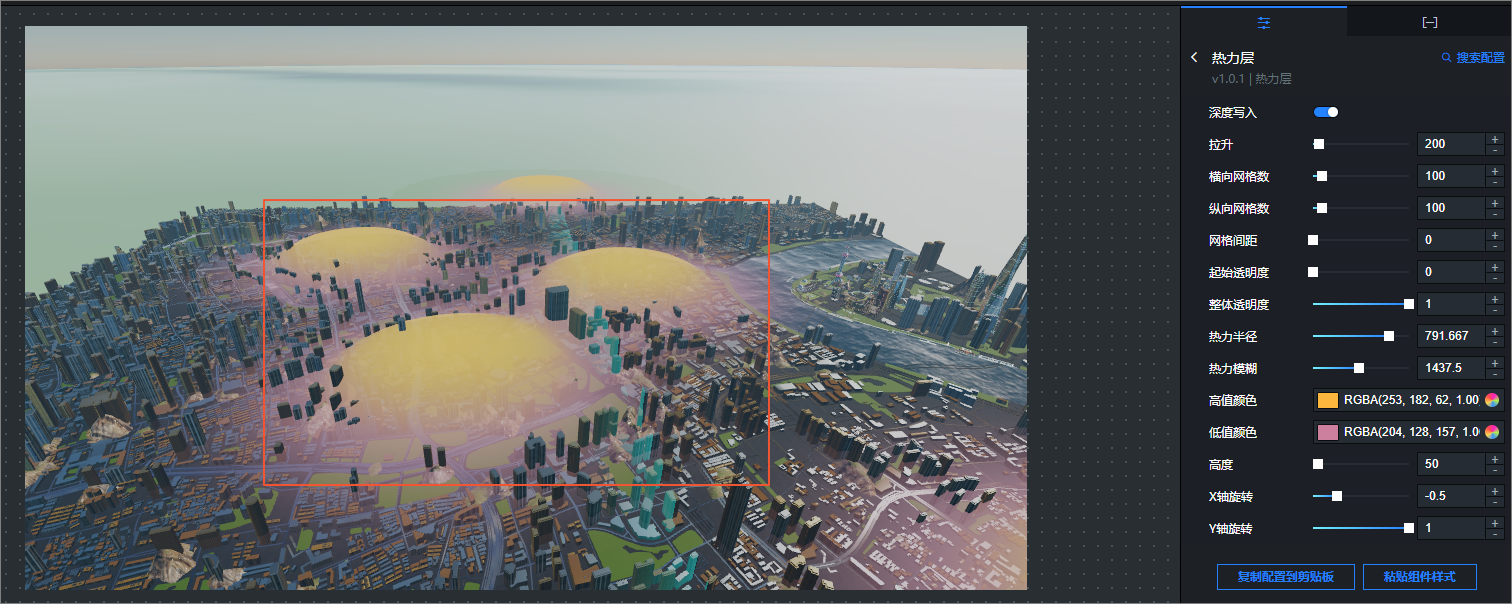

热力层配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 热力层配置面板参数说明。
    参数 说明
    深度写入 打开开关,在三维空间中写入热力层的深度值;关闭开关,不在三维空间中写入热力层的深度值。
    拉升 热力层拉升的高度值。
    横向网格数 热力层在横向的网格数量。
    纵向网格数 热力层在纵向的网格数量。
    网格间距 热力层内网格之间的距离。
    起始透明度 热力层最小透明度值。
    整体透明度 热力层整体的透明度值。
    热力半径 热力因子的半径大小,取值范围0~1000。
    热力模糊 热力模糊因子大小程度。
    高值颜色 热力层映射值最高的颜色,请参见颜色选择器说明修改颜色。
    低值颜色 热力层映射值最低的颜色,请参见颜色选择器说明修改颜色。
    高度 热力层组件距离地平面的高度值。
    X轴旋转 热力层绕X轴方向旋转的角度值。
    Y轴旋转 热力层绕Y轴方向旋转的角度值。
    Z轴旋转 热力层绕Z轴方向旋转的角度值。

数据

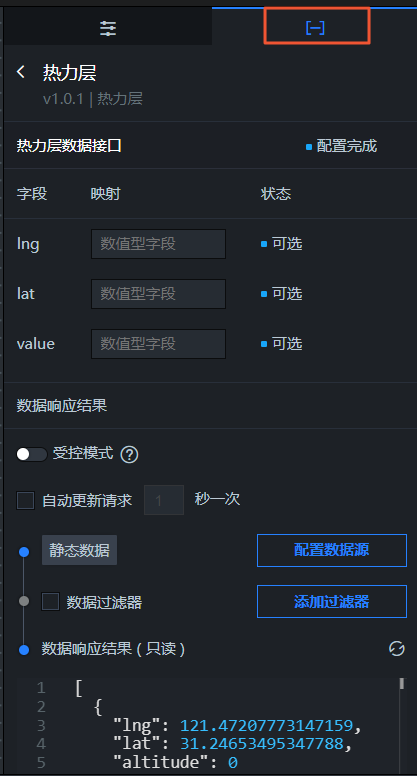

热力层数据面板
表 1. 字段说明
字段 说明
lng (可选)热力点所处的经度。
lat (可选)热力点所处的纬度。
value (可选)热力点的权重值。
如果您在创建城市三维场景构建器组件时,使用了空间数据项目模式,并且项目内包含了热力层数据内容。在场景编辑器内配置热力层的数据面板时,您还可以使用空间构建数据源获取空间地图上热力数据, 具体步骤如下:
  1. 在组件配置面板中选择数据页签,单击面板下方的配置数据源
  2. 在右侧弹出的设置数据源面板中,选择数据源类型空间构建数据源
  3. 数据项目下拉列表中选择一个空间构建平台内已有的数据项目。选择数据项目
  4. 选择完数据项目后,在数据集下拉列表中选择一个匹配的数据。数据集面板
    说明 如果数据项目数据集配置项内没有任何可供配置数据类型的内容,请您单击面板内前往空间构建平台管理数据处,进入空间构建平台配置数据。详情请参见空间数据管理概览
    管理构建平台入口
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源页面配置数据过滤器脚本,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

蓝图编辑器交互配置

  1. 在当前场景编辑器页面,单击左侧图层列表中热力层右侧的导出到蓝图编辑器图标。
  2. 鼠标移动到页面左上角的返回图标,单击弹出对话框中的蓝图编辑器
  3. 在蓝图编辑器配置页面,单击导入节点栏内的热力层图层,在画布中可以看到如下图所示的热力层的蓝图编辑器配置参数。热力层蓝图参数
    • 事件
      事件 说明
      当热力层数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当热力层数据接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
    • 动作
      动作 说明
      请求热力层数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如热力层配置了API数据源为http://api.test,传到请求热力层数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入热力层数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
