实时实例是实时任务运行后生成的实例数据。Dataphin支持查看实时任务运行后生成的实例数据,同时支持对实时实例进行运维管理,包括查看任务、查看实例代码、查看实例参数等。本文为您介绍实时实例的状态及如何运维管理实时实例。

请参见入口介绍,进入实时实例页面。

实例状态说明

状态 描述
运行中 正在运行中的实例。
停止 停止正在运行的实例。
暂停 暂停正在运行中的实例。
暂停中 已触发暂停实例的操作,系统正在执行暂停实例。
恢复中 已触发恢复实例的操作,系统正在执行恢复实例。
运行失败 运行失败的实例。
恢复失败 恢复失败的实例。
启动中 已启动实例的运行,但系统未开始运行。
停止中 已触发停止实例的操作,系统正在执行停止实例。

页面介绍

实时实例页面以列表和DAG图的方式,为您展示系统已生成的实时实例。列表为您展示实时实例支持的运维管理操作,包括快速查看实时实例的信息、快捷单节点运维操作和批量运维操作。DAG图支持可视化动态呈现该节点的上下游依赖关系,同时支持对上下游节点进行运维操作:
  • 实时实例列表

    实时实例列表页面展示当前业务类型的实例对象、运行状态、延时、资源消耗、最近操作人、最近操作时间、资源队列、 负责人、 引擎版本及支持的操作。

    gfagag
    操作 描述
    筛选 在上图的模块①区域,您可以通过筛选条件过滤需要查询的实例。
    筛选项包括:
    • 我的暂停实例:调度负责人为您自己,且已暂停运行的实例。
    • 我的停止实例:调度负责人为您自己,且已停止运行的实例。
    • 我今日操作的实例:调度负责人为您自己,且当日已操作过的实例。
    • 细分类型:包括FLINK_SQL、FLINK_TEMPLATE_SQL和FLINK_DATASTREAM。
    • 运行状态:实例的运行状态,包括运行中、停止、暂停、运行失败、恢复失败、启动中和停止中。
    • 最近操作人:实例最近一次的操作人。
    • 资源队列:实时实例运行的资源队列。
    • 引擎版本:资源队列的版本。

    如果您需要重新筛选,则单击重置,即可快速清空所有筛选条件,恢复系统默认。

    DAG图 单击操作列下的test图标或单击实例对象名称,页面右侧为您展示以当前节点为中心节点的DAG图,默认展开上下各一层的父子节点的DAG图。同时,您也可以调整DAG图页面范围:
    • 单击tegtwe图标,隐藏实时实例列表,放大DAG图。
    • 单击geg图标,隐藏DAG图。
    • 鼠标悬停至teaga图标拖动,以扩大或缩小DAG图的页面范围。
    单节点运维 上图②区域,支持针对单节点进行运维管理。
    批量节点运维 上图③区域,支持批量选中多个节点(或快捷本页全选)进行运维管理。
  • 实时实例DAG图fagaga
    编号 描述
    展示当前选中节点的概要信息。您还可以单击查看节点详情,查看更多节点信息,包括节点详情、运行日志、操作日志、节点代码和任务参数。
    展示实例的调度依赖关系图,支持向上向下展开更多节点,同时支持对上下游节点的运维操作。
    快捷设置以Main节点为中心向上向下的展开层级。当展开节点较多不便查看时,您可以搜索节点名称以快速定位当前DAG图展示范围内的某个节点。
    快捷调整DAG显示比例,包括设定显示比例(默认为100%)、在当前比例基础上放大(最大200%)、在当前比例基础上缩小(最小20%)、适应画布和全屏展示。

    同时,展示当前DAG图中Main节点的节点ID和节点名称。

列表区

操作 描述
查看运行分析 查看实例运行的具体情况,例如Failover、Log信息。
暂停 暂停正在运行中的实例。
查看任务 进入生成当前实例的任务页面,查看实时任务详情。
查看实例代码 查看当前实例的代码。
查看实例参数 查看实例运行时的参数。
停止 停止当前实例节点的运行。系统仅支持停止运行中、暂停状态的实例。
重跑 重跑当前实例节点及其下游未运行的实例节点。
下线 下线生产环境中的实时实例。系统支持下线已停止、运行失败或恢复失败的实时实例。
恢复 处于暂停状态的实例,支持恢复实例的运行状态。
暂停 暂停正在运行中的实时实例。

批量操作区

操作 描述
停止 停止当前实例节点的运行。系统仅支持停止运行中、暂停状态的实例。
重跑 重跑当前实例节点及其下游未运行的实例节点。
下线 下线生产环境中的实时实例。系统支持下线已停止、运行失败或恢复失败的实时实例。
恢复 处于暂停状态的实例,支持恢复实例的运行状态。
暂停 暂停正在运行中的实时实例。

DAG图

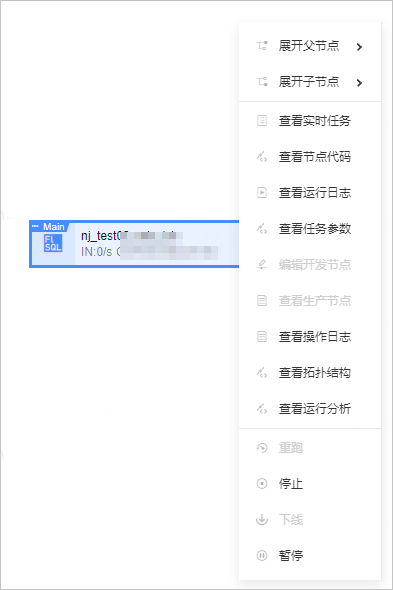

DAG图清晰地为您展示实例节点的上下游依赖关系,同时系统支持对上下游节点进行运维和管理。DAG图默认展示mian节点(选中节点)及上下游第一层节点。如果实时实例没有上下游节点,则DAG图仅展示当前Main节点。

fGg
操作 描述
展开父节点 展开DAG图中Main节点不同层级的依赖节点。
展开子节点
查看实时任务 进入生成当前实例节点的任务节点DAG图,查看任务节点详情、上下游节点信息及对任务节点进行运维管理等,详情请参见实时任务
查看节点代码 查看实例节点的代码。
查看运行日志 查看实例节点的运行日志。
查看任务参数 查看实例节点的任务参数。
编辑开发节点 进入Dev项目下生成当前实例节点的任务编辑页面,编辑该任务。仅适用于Dev-Prod开发模式。
编辑节点 进入生成当前实例节点的任务编辑页面,编辑该任务。仅适用于Basic模式。
查看生成节点 查看Prod项目中生成当前实例节点的任务配置。
查看操作日志 查看当前实例的操作日志。
查看拓扑结构 查看实时实例的资源组节点和组件节点。
查看运行分析 查看当前实时实例的运行信息、数据曲线、Failover等参数,详情请参见作业运维
重跑 重跑当前实例节点及其下游未运行的实例节点。
停止 停止当前实例节点的运行。系统支持停止运行中、暂停状态的实例。
下线 下线生产环境中的实时实例。系统支持下线已停止、运行失败或恢复失败的实时实例。
暂停 暂停正在运行中的实时实例。
恢复 恢复已暂停运行的实时实例。
