蜂窝热力层是3D平面地图的子组件,支持独立的样式和数据配置,包括蜂窝的柱子形状、填充颜色、顶面以及侧面样式以及经纬度等,能够以蜂窝点三维立体形式表现地理位置上的点的分布密度。本文介绍蜂窝热力层各配置项的含义。

单击子组件管理下方的蜂窝热力层,进入配置面板配置蜂窝热力层的样式和数据。
说明 如果子组件管理中没有蜂窝热力层,说明您还未添加蜂窝热力层子组件,请参见地图容器进行添加。

配置

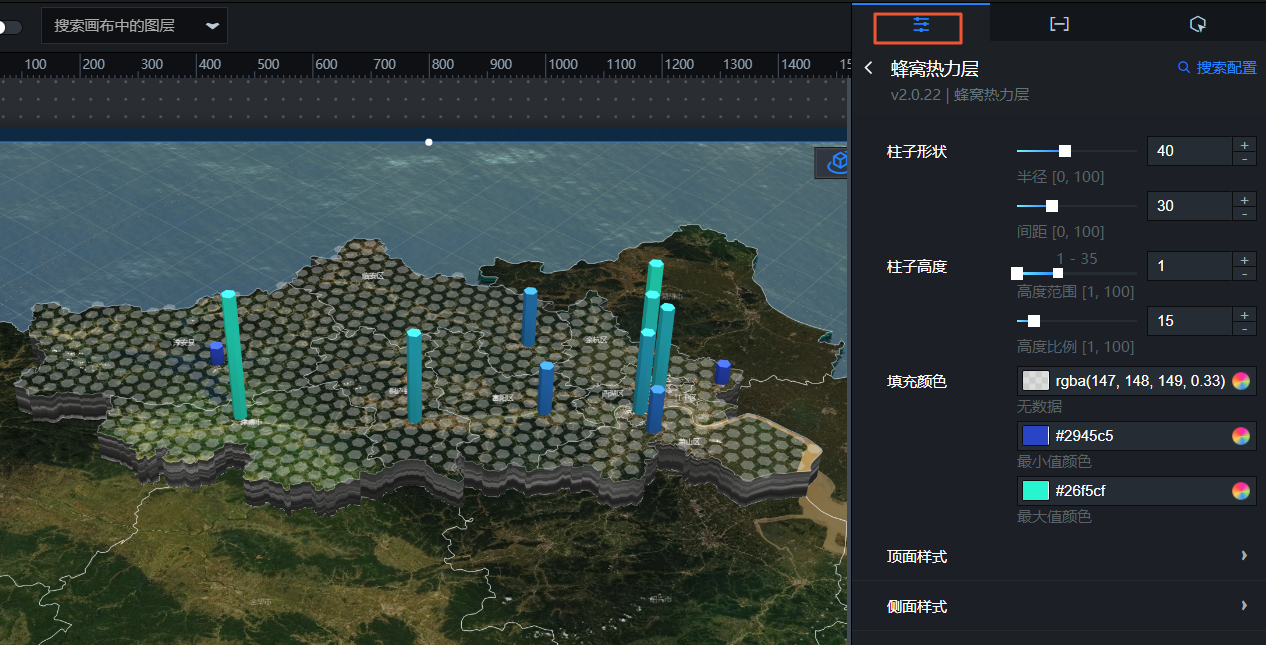

配置面板样式
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 柱子形状:设置蜂窝热力点的柱子形状样式。
    参数 说明
    半径 拖动滑块调整蜂窝热力点的柱子半径大小,柱子半径的取值范围为0~100。柱子半径越大,地图上的蜂窝个数越少,每个蜂窝内可能包括的数据点数量增多;半径越小,蜂窝个数越多,每个蜂窝内包括的数据点数量减少。
    间距 拖动滑块调整蜂窝热力格之间的距离,间距的取值范围为0~100。间距越大,蜂窝热力格大小越小,对应格子上方的柱子大小也变小。
  • 柱子高度:设置蜂窝热力点柱子的高度样式。
    参数 说明
    高度范围 拖动左右两侧滑块调整蜂窝热力点的柱子高度的最大最小值的取值范围,取值范围区间为1~100。地图上每个蜂窝热力点柱子的高度都会根据柱子的具体数据值大小,按高度范围的比例,等比例映射展示到地图上。
    高度比例 拖动滑块调整蜂窝热力点柱子高度的比例值,取值范围为1~100。比例设置越高,柱子根据设定的比例值倍数放大高度值。
  • 填充颜色:设置蜂窝点在不同数据下的颜色配置参数。
    参数 说明
    无数据 蜂窝热力层的内对应的蜂窝点内没有具体数据时的颜色,请参见颜色选择器说明进行修改。
    最小值颜色 蜂窝点内数值权重最小时的颜色,请参见颜色选择器说明进行修改。DataV会根据数据中点的经度纬度值,计算出点所在的蜂窝,其中数值权重最小的蜂窝就为最小值颜色蜂窝。
    最大值颜色 蜂窝点内数值权重最大时的颜色,请参见颜色选择器说明进行修改。DataV会根据数据中点的经度纬度值,计算出点所在的蜂窝,其中数值权重最大的蜂窝就为最大值颜色蜂窝。
    说明 在最大值数据颜色和最小值数据颜色之间的蜂窝颜色,DataV会根据您设置的颜色值,自动匹配出对应显示最大值最小值之间的颜色。
  • 顶面样式:蜂窝的顶面的样式。顶面样式贴图
    参数 说明
    纹理贴图 纹理贴图区域:
    • 鼠标移动到图片位置,单击删除可删除当前图片,然后单击图片区域或者拖动本地图片到区域内即可添加一个蜂窝顶面纹理贴图。
    • 鼠标移动到图片位置,单击更改可重新上传本地图片。
    • 您也可以输入图片的URL地址,将远程服务器上的图片作为蜂窝顶面纹理贴图。
    发光贴图 发光贴图区域:
    • 鼠标移动到图片位置,单击删除可删除当前图片,然后单击图片区域或者拖动本地图片到区域内即可添加一个蜂窝顶面发光贴图。
    • 鼠标移动到图片位置,单击更改可重新上传本地图片。
    • 您也可以输入图片的URL地址,将远程服务器上的图片作为蜂窝顶面发光贴图。
    • 拖动贴图下方的滑块,可以设置发光贴图的发光强度值,取值范围为0~100,数值越大,贴图的发光效果越明显。
  • 侧面样式:蜂窝的柱子侧面的样式。侧面样式贴图
    参数 说明
    纹理贴图 纹理贴图区域:
    • 鼠标移动到图片位置,单击删除可删除当前图片,然后单击图片区域或者拖动本地图片到区域内即可添加一个蜂窝柱子的侧面纹理贴图。
    • 鼠标移动到图片位置,单击更改可重新上传本地图片。
    • 您也可以输入图片的URL地址,将远程服务器上的图片作为蜂窝柱子的侧面纹理贴图。
    发光贴图 发光贴图区域:
    • 鼠标移动到图片位置,单击删除可删除当前图片,然后单击图片区域或者拖动本地图片到区域内即可添加一个蜂窝柱子的侧面发光贴图。
    • 鼠标移动到图片位置,单击更改可重新上传本地图片。
    • 您也可以输入图片的URL地址,将远程服务器上的图片作为蜂窝柱子的侧面发光贴图。
    • 拖动贴图下方的滑块,可以设置发光贴图的发光强度值,取值范围为0~100,数值越大,贴图的发光效果越明显。

数据

数据面板
  • 数据接口
    表 1. 字段说明
    字段 说明
    lng 数据点中心的经度。
    lat 数据点中心的纬度。
    value 数据点中心的数值大小,数值大小与配置项内蜂窝范围内的柱子高度填充颜色配置项相匹配。
  • 裁剪边界数据接口:geojson类型的数据,要求类型为 LineString。关于geojson的标准可以参见 geojson.org
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源页面配置数据过滤器脚本,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D平面地图子组件管理列表中蜂窝热力层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的蜂窝热力层组件,在画布中可以看到如下图所示的蜂窝热力层的蓝图编辑器配置参数。蜂窝热力层蓝图面板
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当裁剪边数据接口请求完成时 裁剪边数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当数据接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当裁剪边数据接口请求失败时 裁剪边数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如蜂窝热力层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      请求裁剪边数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如蜂窝热力层配置了API数据源为http://api.test,传到请求裁剪边数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      导入裁剪边数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
