雷达图

更新时间:
一键部署

该组件以蛛网状或圈环状的样式,使用角度轴和极坐标轴分别表示具体类目和数值,展示分析所得的数值或比率,帮助用户更直观地查看多维度的类目数据变化趋势和对比情况。本文介绍组件的详细配置方法。

应用示例

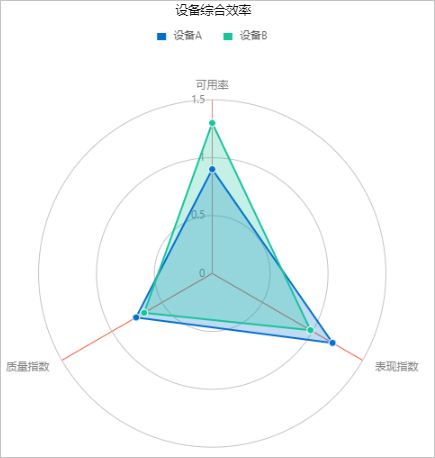

如下图所示,展示某工厂设备A和设备B的综合效率(设备实际的生产能力相对于理论产能的比率),分别从可用率、表现指数和质量指数三个维度进行比较,可看出设备A的综合效率更好。

雷达图示例

步骤一:添加组件

  1. 创建Web应用。具体操作,请参见创建Web应用

  2. 在Web应用编辑器中,单击最左侧的组件图标组件

  3. 在画布左侧组件列表上方,输入雷达图,找到该组件,然后将组件拖拽到中间画布。

    有关组件添加的更多信息,请参见添加组件

    雷达图

步骤二:配置数据源

  1. 在Web编辑器中,选中组件,在右侧样式中单击配置数据源

  2. 数据源配置页面,选择数据源类型,完成配置。

    可选数据类型有接口数据表资源静态数据应用推送

  3. 单击确定

    数据展示页签左侧数据源显示已配置的数据源名称,维度度量显示从数据源中自动解析的属性字段。

    说明

    数据源属性字段匹配规则:

    • 维度:布尔型、字符型、时间型字段。

    • 度量:数值型字段。

  4. 可选:单击左上角数据表,查看已配置数据源的所有数据信息。

步骤三:配置数据展示

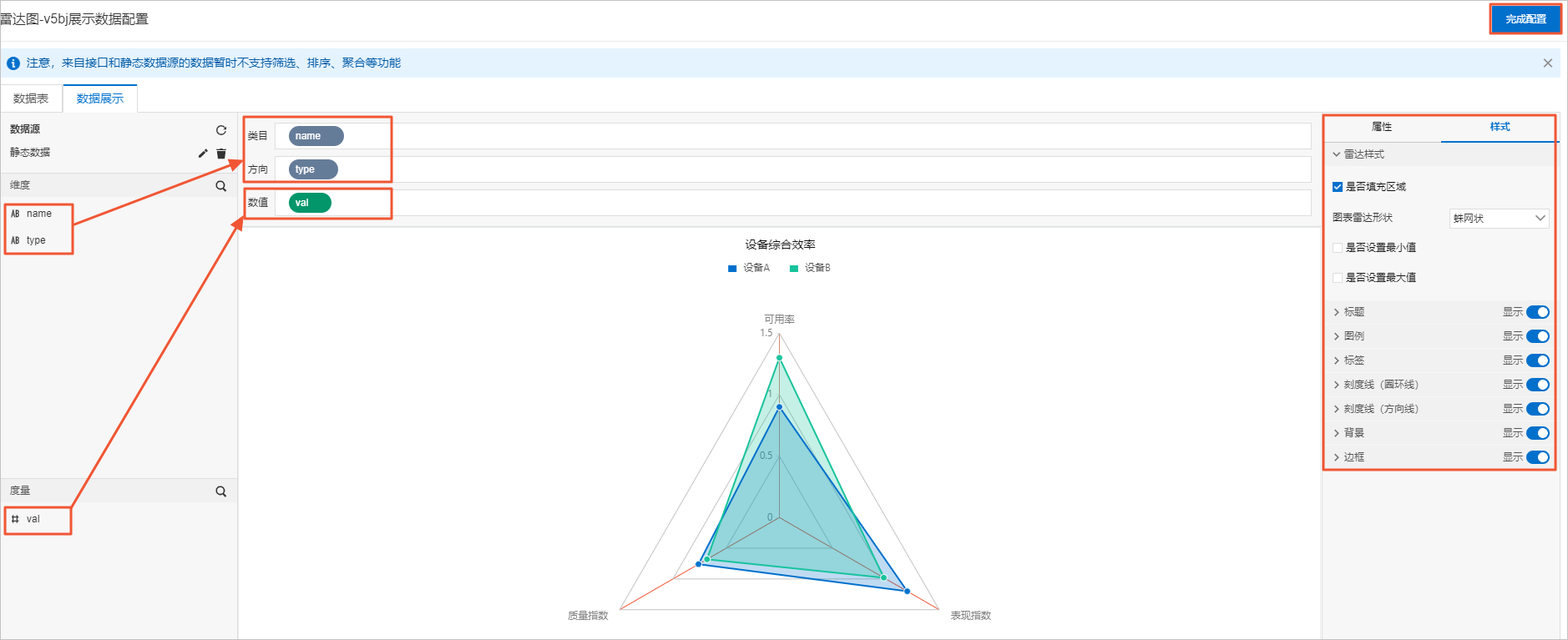

数据展示页签,设置雷达图展示数据和样式,如图所示。

雷达图数据配置
  1. 根据实际需求,拖拽一个表示类目的维度字段到类目、一个表示具体类别的维度字段到方向、一个度量字段到数值

    说明

    系统默认为已添加类目的对象自动分配一个颜色,支持在页面右侧属性页签下的颜色中进行修改。

  2. 可选:在类目、方向和数值框,单击字段三角入口,执行以下操作。

    操作项

    说明

    汇总方式

    可选:总和(默认值)、平均值、最大值、最小值、计数。

    仅度量字段支持该功能。字段前会显示已设置的汇总方式。

    设置度量字段汇总方式后,支持再次配置过滤筛选条件,展示特定数据。

    说明

    只有当组件数据源类型为数据表资源时,才支持该功能。

    筛选器

    添加字段到筛选器,作为筛选项根据该字段配置条件过滤展示数据。最多支持添加10个筛选器。

    您也可从左侧维度或度量中,单击字段三角入口,添加字段到筛选器

    说明

    只有当组件数据源类型为数据表资源时,才支持该功能。 更多信息,请参见筛选器配置

    设置显示名

    编辑字段的显示名称。

  3. 数据展示页签右侧,单击样式,设置组件展示样式。

    配置项

    说明

    雷达样式

    设置雷达图形式、是否填充区域、是否设置最小或最大值及具体数值。

    标题

    设置是否显示对应配置项。如果显示,可设置相应的显示样式。

    图例

    标签

    刻度线(圈环线)

    刻度线(方向线)

    背景

    边框

    无数据提示

  4. 单击完成配置,返回Web应用编辑器,查看已配置的组件数据。

  5. 调整组件在页面中的最终位置。有关组件通用样式配置的更多信息,请参见样式配置

步骤四:配置交互动作

  1. 在Web应用编辑器右侧交互中,单击新增交互,设置事件动作

    该组件支持鼠标移入事件。例如,鼠标移入,执行动作展示隐藏,显示某个隐藏的组件,展示组件数据更多的说明信息。

    具体操作,请参见交互配置

  2. 单击页面右上方的预览,预览和调试组件展示的数据和样式。
