基础散点图是使用散点来展示数据的一种图表,支持自定义x轴、y轴以及散点的样式,支持多系列数据配置,支持提示框交互和动画效果展示,适用于展示不同时间下离散数据的差异。本文介绍基础散点图各配置项的含义。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表图表面板
    • 自定义边距:散点图区域与组件上下左右四个边界之间的距离,单位默认px,可单击眼睛图标图标控制自定义边距的显隐。
    • 描边:散点的描边颜色和描边宽度值。
    • 图例:散点图的图例样式,可单击眼睛图标图标控制图例的显隐。
      参数 说明
      点击过滤 打开开关,可在组件配置了多系列数据时,在组件预览或发布状态下使用移动端设备,单击组件内的某个系列的图例,即可切换当前系列为选中或者不选中状态,从而在可视化应用内过滤展示不同系列的数据;关闭开关,无法过滤切换展示不同系列数据,所有系列的图例数据同时显示。
      未选择颜色 未被选中状态时候的各系列的图例颜色。
      布局 图例的布局样式,可调整图例布局的位置和对齐方式。
      标记形状 图例的标记形状样式,可选圆形方形
      文本 图例的文本样式。
      • 字号:图例文本的大小。
      • 文字粗细:图例文字的粗细。
      • 颜色:图例文本的颜色。
      • 对齐方式:图例文本的对齐方式,可选居中对齐左对齐右对齐三种样式。
  • 坐标轴: 组件坐标轴包括x轴y轴两种。 坐标轴面板
    • x轴
      • 显示:打开开关,组件内x轴样式显示可见;关闭开关,组件内x轴样式不可见。
      • 类型:x轴标签数据的类型,可选数值型类目型时间型
        说明 数据格式与设置的数据种类不统一会导致组件显示异常。
        参数 说明
        数值型 支持整数、浮点数等数值类型的数据。
        类目型 支持字符、字符串等类目类型的数据。
        时间型 时间类型的数据,需要配置数据格式。
      • 刻度数量:组件内x轴上显示刻度的数量值。
      • 优化刻度:打开开关,组件内x轴自动优化刻度;关闭开关,组件内x轴需要自定义调整刻度的最大值和最小值。
      • 留白:x轴两端留空白的距离比例值,取值范围为0~1。
      • 轴标签:散点图的x轴轴标签的样式,可单击眼睛图标图标控制x轴的轴标签显隐。
        参数 说明
        显示格式 x轴轴标签内容显示格式的样式,当x轴类型为数值型时,可选原始值11(整数)11.1(浮点数)11.11(浮点数);当x轴类型为时间型时,可选不同的时间显示样式。仅在x轴类型选择数值型时间型时显示该配置。
        标签偏移 x轴轴标签的上下位移距离,单位为px。
        文本 x轴轴标签文本的字号大小、文字粗细、颜色和对齐方式样式。
      • 网格:x轴网格线的样式,可单击眼睛图标图标控制x轴网格线的显隐。基础散点图网格轴线刻度线样式
        参数 说明
        颜色 x轴网格线的颜色。
        宽度 x轴网格线的宽度值。
        线形 x轴网格线的线条形状,可选实线虚线点线
      • 轴线:x轴轴线的样式,可单击眼睛图标图标控制x轴轴线的显隐。
        参数 说明
        颜色 x轴轴线的颜色。
        宽度 x轴轴线的宽度值。
        线形 x轴轴线的线条形状,可选实线虚线点线
      • 刻度线:x轴刻度线的样式,可单击眼睛图标图标控制x轴刻度线的显隐。
        参数 说明
        颜色 x轴刻度线的颜色。
        线形 x轴刻度线的线条形状,可选实线虚线点线
        宽度 x轴刻度线的宽度值。
        长度 x轴刻度线的长度值。
    • y轴
      • 显示:打开开关,组件内y轴样式显示可见;关闭开关,组件内y轴样式不可见。
      • 类型:y轴标签数据的类型,可选数值型类目型时间型
        说明 数据格式与设置的数据种类不统一会导致组件显示异常。
        参数 说明
        数值型 支持整数、浮点数等数值类型的数据。
        类目型 支持字符、字符串等类目类型的数据。
        时间型 时间类型的数据,需要配置数据格式。
      • 刻度数量:组件内y轴上刻度的数量值。
      • 优化刻度:打开开关,组件内y轴自动优化刻度;关闭开关,组件内y轴需要自定义调整刻度的最大值和最小值。
      • 留白:y轴两端留空白的距离比例值,取值范围为0~1。
      • 轴标签:y轴轴标签的样式,可单击眼睛图标图标控制y轴轴标签的显隐。
        参数 说明
        显示格式 y轴轴标签内容显示格式的样式,当y轴类型为数值型时,可选原始值11(整数)11.1(浮点数)11.11(浮点数);当y轴类型为时间型时,可选不同的时间显示样式。仅在y轴类型选择数值型时间型时显示该配置。
        标签偏移 y轴轴标签的上下位移距离,单位为px。
        文本 y轴轴标签文本的字号大小,文字粗细、颜色和对齐方式样式。
      • 网格:y轴网格线的样式,可单击眼睛图标图标控制y轴网格线的显隐。y轴网格轴线刻度线样式
        参数 说明
        颜色 y轴网格线的颜色。
        宽度 y轴网格线的宽度值。
        线形 y轴网格线的线条形状,可选实线虚线点线
      • 轴线:y轴轴线的样式,可单击眼睛图标图标控制y轴线的显隐。
        参数 说明
        颜色 y轴轴线的颜色。
        宽度 y轴轴线的宽度值。
        线形 y轴轴线的线条形状,可选实线虚线点线
      • 刻度线:y轴刻度线的样式,可单击眼睛图标图标控制y刻度线的显隐。
        参数 说明
        颜色 y轴刻度线的颜色。
        线形 y轴刻度线的线条形状,可选实线虚线点线
        宽度 y轴刻度线的宽度值。
        长度 y轴刻度线的长度值。
  • 系列系列面板

    数据系列:单击右侧的加号图标垃圾桶图标图标,添加或删除一个数据系列,单击右侧的横向排列图标竖向排列图标图标配置多个数据系列的排列样式。

    点样式:此系列下散点的样式。
    参数 说明
    颜色 散点的颜色。
    形状 散点的形状,可选实心圆正方形
    大小 散点的大小。
  • 其他其他面板
    • 缓动动画:图表的动画效果样式,可单击眼睛图标图标开启或关闭动画效果。
      参数 说明
      缓动效果 动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
      入场动画时长 组件第一次渲染动画的时长,单位为ms。
      更新动画时长 组件数据更新时动画持续的时间,单位为ms。
    • 提示框:在预览或发布页面,鼠标悬浮或单击散点时出现的提示框的样式。可单击眼睛图标图标开启或关闭提示框效果。
      参数 说明
      系列名 提示框显示的系列名的字号大小和名字颜色。
      数据值 提示框显示的数值的字号大小和颜色。
      辅助线 可单击眼睛图标图标开启或关闭提示框辅助线效果。
      • 宽度:提示框辅助线的宽度值。
      • 线型:提示框辅助线的线条形状,可选实线虚线点线
      • 颜色:提示框辅助线的颜色。
      背景框 提示框的背景框样式。
      • 圆角:提示框的背景框的圆角大小,单位为px。数值为0的时候没有圆角,背景框为方形,设置值越大,圆角弧度值越大。
      • 颜色:提示框的背景颜色。

数据

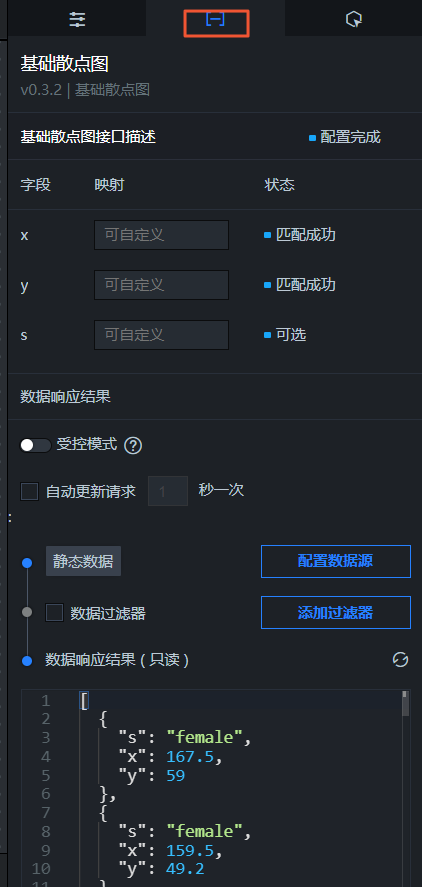

数据面板
上图中的示例JSON代码如下。
[
  {
    "s": "female",
    "x": 167.5,
    "y": 59
  },
  {
    "s": "female",
    "x": 159.5,
    "y": 49.2
  },
  {
    "s": "female",
    "x": 157,
    "y": 63
  },
  {
    "s": "female",
    "x": 155.8,
    "y": 53.6
  },
  {
    "s": "female",
    "x": 170,
    "y": 59
  },
  {
    "s": "female",
    "x": 159.1,
    "y": 47.6
  },
  {
    "s": "female",
    "x": 166,
    "y": 69.8
  },
  {
    "s": "female",
    "x": 176.2,
    "y": 66.8
  },
  {
    "s": "female",
    "x": 160.2,
    "y": 75.2
  },
  {
    "s": "female",
    "x": 172.5,
    "y": 55.2
  },
  {
    "s": "female",
    "x": 170.9,
    "y": 54.2
  },
  {
    "s": "female",
    "x": 172.9,
    "y": 62.5
  },
  {
    "s": "female",
    "x": 153.4,
    "y": 42
  },
  {
    "s": "female",
    "x": 160,
    "y": 50
  },
  {
    "s": "female",
    "x": 147.2,
    "y": 49.8
  },
  {
    "s": "female",
    "x": 168.2,
    "y": 49.2
  },
  {
    "s": "female",
    "x": 175,
    "y": 73.2
  },
  {
    "s": "female",
    "x": 157,
    "y": 47.8
  },
  {
    "s": "female",
    "x": 167.6,
    "y": 68.8
  },
  {
    "s": "female",
    "x": 159.5,
    "y": 50.6
  },
  {
    "s": "female",
    "x": 175,
    "y": 82.5
  },
  {
    "s": "female",
    "x": 166.8,
    "y": 57.2
  },
  {
    "s": "female",
    "x": 176.5,
    "y": 87.8
  },
  {
    "s": "female",
    "x": 170.2,
    "y": 72.8
  },
  {
    "s": "female",
    "x": 174,
    "y": 54.5
  },
  {
    "s": "female",
    "x": 173,
    "y": 59.8
  },
  {
    "s": "female",
    "x": 179.9,
    "y": 67.3
  },
  {
    "s": "female",
    "x": 170.5,
    "y": 67.8
  },
  {
    "s": "female",
    "x": 160,
    "y": 47
  },
  {
    "s": "female",
    "x": 154.4,
    "y": 46.2
  },
  {
    "s": "female",
    "x": 162,
    "y": 55
  },
  {
    "s": "female",
    "x": 176.5,
    "y": 83
  },
  {
    "s": "female",
    "x": 160,
    "y": 54.4
  },
  {
    "s": "female",
    "x": 152,
    "y": 45.8
  },
  {
    "s": "female",
    "x": 162.1,
    "y": 53.6
  },
  {
    "s": "female",
    "x": 170,
    "y": 73.2
  },
  {
    "s": "female",
    "x": 160.2,
    "y": 52.1
  },
  {
    "s": "female",
    "x": 161.3,
    "y": 67.9
  },
  {
    "s": "female",
    "x": 166.4,
    "y": 56.6
  },
  {
    "s": "female",
    "x": 168.9,
    "y": 62.3
  },
  {
    "s": "female",
    "x": 163.8,
    "y": 58.5
  },
  {
    "s": "male",
    "x": 174,
    "y": 86.8
  },
  {
    "s": "male",
    "x": 174,
    "y": 72.2
  },
  {
    "s": "male",
    "x": 177,
    "y": 71.6
  },
  {
    "s": "male",
    "x": 186,
    "y": 84.8
  },
  {
    "s": "male",
    "x": 167,
    "y": 68.2
  },
  {
    "s": "male",
    "x": 171.8,
    "y": 66.1
  },
  {
    "s": "male",
    "x": 182,
    "y": 72
  },
  {
    "s": "male",
    "x": 167,
    "y": 64.6
  },
  {
    "s": "male",
    "x": 177.8,
    "y": 74.8
  },
  {
    "s": "male",
    "x": 164.5,
    "y": 70
  },
  {
    "s": "male",
    "x": 192,
    "y": 101.6
  },
  {
    "s": "male",
    "x": 175.5,
    "y": 63.2
  },
  {
    "s": "male",
    "x": 171.2,
    "y": 79.1
  },
  {
    "s": "male",
    "x": 181.6,
    "y": 78.9
  },
  {
    "s": "male",
    "x": 167.4,
    "y": 67.7
  },
  {
    "s": "male",
    "x": 181.1,
    "y": 66
  },
  {
    "s": "male",
    "x": 177,
    "y": 68.2
  },
  {
    "s": "male",
    "x": 174.5,
    "y": 63.9
  },
  {
    "s": "male",
    "x": 177.5,
    "y": 72
  },
  {
    "s": "male",
    "x": 170.5,
    "y": 56.8
  },
  {
    "s": "male",
    "x": 182.4,
    "y": 74.5
  },
  {
    "s": "male",
    "x": 197.1,
    "y": 90.9
  },
  {
    "s": "male",
    "x": 180.1,
    "y": 93
  },
  {
    "s": "male",
    "x": 175.5,
    "y": 80.9
  },
  {
    "s": "male",
    "x": 180.6,
    "y": 72.7
  },
  {
    "s": "male",
    "x": 184.4,
    "y": 68
  },
  {
    "s": "male",
    "x": 175.5,
    "y": 70.9
  },
  {
    "s": "male",
    "x": 180.6,
    "y": 72.5
  },
  {
    "s": "male",
    "x": 177,
    "y": 72.5
  },
  {
    "s": "male",
    "x": 177.1,
    "y": 83.4
  },
  {
    "s": "male",
    "x": 181.6,
    "y": 75.5
  },
  {
    "s": "male",
    "x": 176.5,
    "y": 73
  },
  {
    "s": "male",
    "x": 175,
    "y": 70.2
  },
  {
    "s": "male",
    "x": 174,
    "y": 73.4
  },
  {
    "s": "male",
    "x": 165.1,
    "y": 70.5
  },
  {
    "s": "male",
    "x": 177,
    "y": 68.9
  },
  {
    "s": "male",
    "x": 192,
    "y": 102.3
  },
  {
    "s": "male",
    "x": 176.5,
    "y": 68.4
  },
  {
    "s": "male",
    "x": 169.4,
    "y": 65.9
  },
  {
    "s": "male",
    "x": 182.1,
    "y": 75.7
  },
  {
    "s": "male",
    "x": 179.8,
    "y": 84.5
  },
  {
    "s": "male",
    "x": 175.3,
    "y": 87.7
  },
  {
    "s": "male",
    "x": 184.9,
    "y": 86.4
  }
]
表 1. 字段说明
字段 说明
x 基础散点图中每个点x轴数据。该字段类型与格式须与配置项中x轴的标签数据种类与格式保持一致。
y 基础散点图中每个点y轴数据。该字段类型与格式须与配置项中y轴的标签数据种类与格式保持一致。
s (可选)基础散点图的系列值。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

选中启用,开启组件交互功能。当单击基础散点图的圆点时,会触发数据请求,抛出回调值,动态加载不同圆点的数据。默认抛出数据中的x值,具体配置请参见组件回调ID配置

蓝图编辑器交互配置

  1. 在移动端画布编辑器页面,右键单击图层栏内组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的基础散点图组件,在画布中可以看到如下图所示的基础散点图的蓝图编辑器配置参数。散点图蓝图参数
    • 事件
      事件 说明
      当基础散点图接口描述请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当基础散点图接口描述请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当点击数据项时 当单击散点图的圆点时抛出的事件,同时抛出该圆点对应的数据项。
    • 动作
      动作 说明
      请求基础散点图接口描述 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如散点图配置了API数据源为http://api.test,传到请求基础散点图接口描述动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入基础散点图接口描述 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
