HaaS100 OTA使用手册

更新时间:2020-09-19 22:36:59

概述

HaaS 100是一款针对IOT场景的公板,除支持前面介绍的功能外,也支持OTA功能。OTA为云端一体化技术,HaaS 100 OTA 对接的云端为阿里云物联网平台,设备端搭载的是AliOS Things OTA技术,主要功能列表如下: 1.支持乒乓升级:固件可在两个分区运行,支持固件版本回退,保证设备安全不变砖; 2.支持断点续传:弱网环境下,支持固件从断点处继续下载; 3.支持固件验签:固件可在云端或用本地签名工具进行数字签名,设备端可完成对固件验签; 4.支持https下载方式:除支持http下载外,支持https下载方式; 5.支持MD5/SHA256固件完整性检验:为保证固件完成性,固件下载完成后,都有完整性校验; 6.支持网关子设备升级:当HaaS 100 做网关时,HaaS 100 OTA 除支持网关本身的升级外,也支持其子设备的升级; 升级操作流程如下:

下面以ota_demo为例介绍HaaS 100的OTA如何使用;

使用流程

HaaS 100 搭载的是AliOS Things物联网操作系统,编译环境支持windows和linux,下面以linux环境为主介绍使用过程:

  • 1.选择app和board

输入命令:

# 清除之前配置
$ aos make distclean
# 配置app为ota_demo,board为haas100
$ aos make ota_demo@haas100 -c config

  • 2.配置固件版本号 输入命令:aos make menuconfig, 如下图: 选择顺序:Application Configuration -> Firmware Version 根据需求修改版本号。
  • 3.选择OTA组件及功能

完成步骤二,返回主界面: 选择顺序:Middleware Configuration --->-*- OTA Features --->OTA Features Configuration

相关功能介绍如下:

 [ ]     Download Config              # 默认采用初始下载参数,选中可配置下载参数
 [ ]     RSA Verify Support           # 默认不支持固件验签,选中支持安全验签功能
 [ ]     Https Download Support       # 默认支持http下载,选中此项将支持https下载模式
 (1024) write flash cache size(bytes) # OTA写flash缓存大小默认是1k,支持自定义
 [ ] OTA via uAgent                   # 默认不支持uAgent模式升级,选中支持uAgent方式升级

完成配置后保存退出

  • 4.编译本地烧录固件

编译命令:aos make 编译完成后,生成的固件在platform/mcu/haas1000/release/write_flash_gui/ota_bin目录下,根据前面的烧录文档,先将固件烧录到HaaS 100板子上,重启板子,打开串口终端,配置串口波特率为:1500000,连接终端,如果第一次使用板子,需要配置设备的4元组,在终端输入:identity set pk ps dn ds,输入成功后以后不用再输入 ,然后配网:在终端输入:netmgr connect wifi_ssid wifi_password 连网成功后,登录物联网平台可以看到对应的设备在线;

  • 5.编译上云固件及云端操作 本地烧录完成后,需要做一个高版本固件上传到云端,通过云端操作完成固件的升级,所以需要按照步骤2,修改固件版本号,再按照步骤4编译固件,生成高版本的固件,然后登录物联网平台平台,按如下图顺序操作:

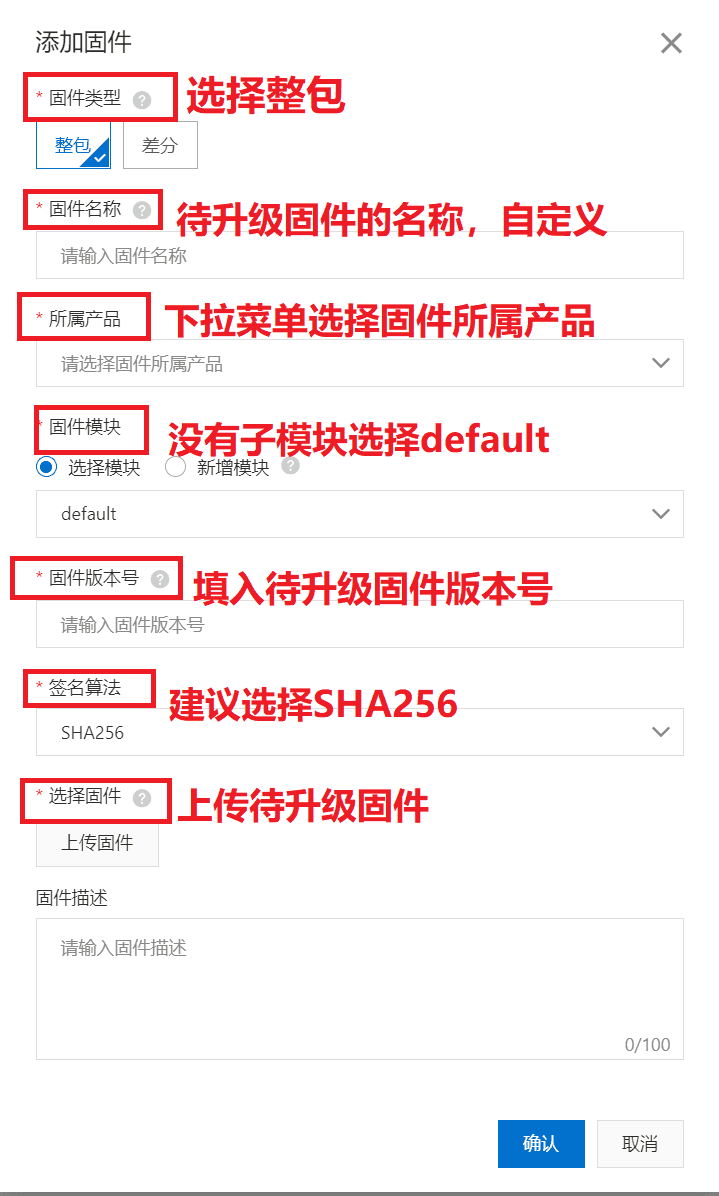

点击新增固件后,如下图将platform/mcu/haas1000/release/write_flash_gui/ota_bin/ota_bin/ota_rtos_ota.bin上传到云端:

点击确定后,选择验证固件即可开始固件升级;升级结果可以点击“查看”获取详细结果;物联网平台的OTA操作可参考文档阿里云物联网平台固件升级文档

注:在做OTA之前确保设备端已连接云端
