在工业物联网场景中,企业需要把现场传感器采集的数据通过网络实时传输到云上的业务系统,对作业环境、设备运行情况进行实时监控和预测性维护。此时可以通过阿里云物联网平台,以MQTT协议方式传输,以适应设备规模增长和实时性、稳定性需求,降低运营维护成本。

方案设计

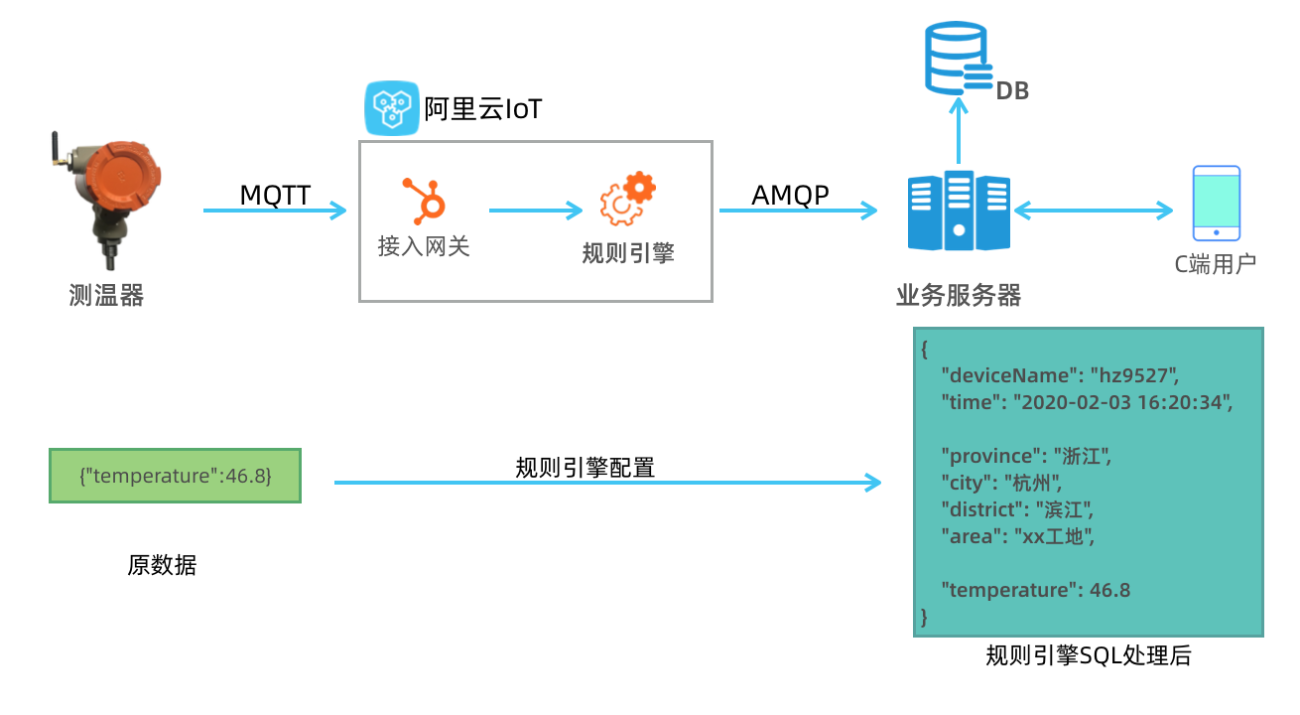

传感器数据采集上云解决方案如下图所示。

数据链路

数据链路为:

  1. 测温器将物理信号转换成数字信息,组装成结构化数据,通过无线网络传输,采用MQTT协议接入阿里云物联网平台。
  2. 物联网平台的规则引擎模块对原始数据进行过滤、富化、转换,实时输出到业务服务器。
  3. 业务服务器将数据存储到数据库,展示给C端用户。

操作步骤

  1. 在物联网平台控制台配置产品、设备、通信Topic和数据流转方案,请参见云端配置开发
  2. 对设备端进行业务开发,请参见设备端开发
  3. 对服务端进行业务开发,实现接收设备数据和下发控制指令,请参见服务端开发
  4. 启动服务端程序,与物联网平台建立连接,进行整体联调运行,请参见设备端上报数据
