交叉表组件以表格形式展示数据,对比表格组件增加了行表头、列表头及合计行或列数据的功能。下文介绍组件的详细配置方法。

应用示例

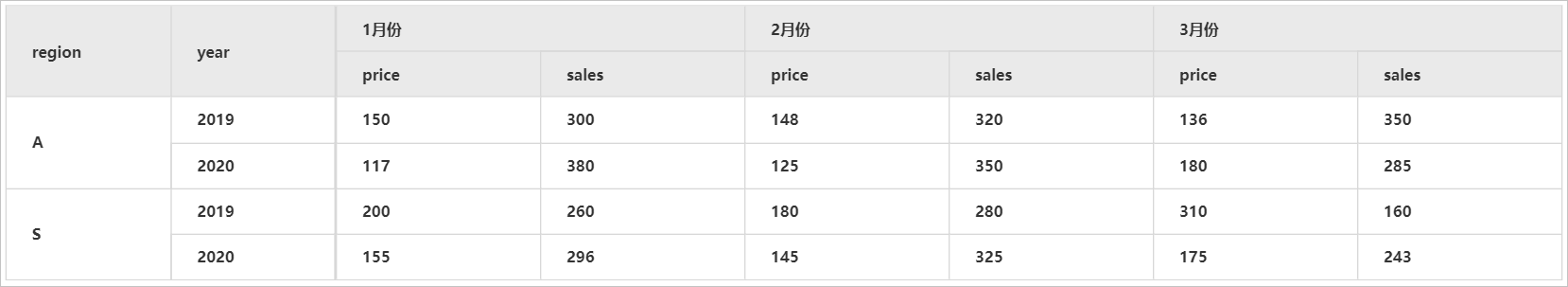

展示某公司某物品在地域A和地域S,2019年和2020年的第一季度的销售单价(price)和销售量(sales)情况。

示例数据

步骤一:添加组件

  1. 创建Web应用。详细操作请参见创建Web应用
  2. 在Web应用编辑器中,单击最左侧的组件图标组件
  3. 在画布左侧组件列表上方,输入交叉表,找到该组件,然后将组件拖拽到中间画布。

    有关组件添加的详细内容,请参见添加组件

    交叉表

步骤二:配置数据源

  1. 在Web编辑器中,选中组件,在右侧样式中单击配置
  2. 数据源配置页面,选择数据源类型,完成配置。
    可选数据类型有接口数据表资源静态数据
  3. 单击确定
    数据展示页签左侧数据源显示已配置的数据源名称,维度度量显示从数据源中自动解析的属性字段。
    说明 数据源属性字段匹配规则:
    • 维度:布尔型、字符型、时间型字段。
    • 度量:数值型字段。
  4. 可选:单击左上角数据表,查看已配置数据源的所有数据信息。

步骤三:配置数据展示

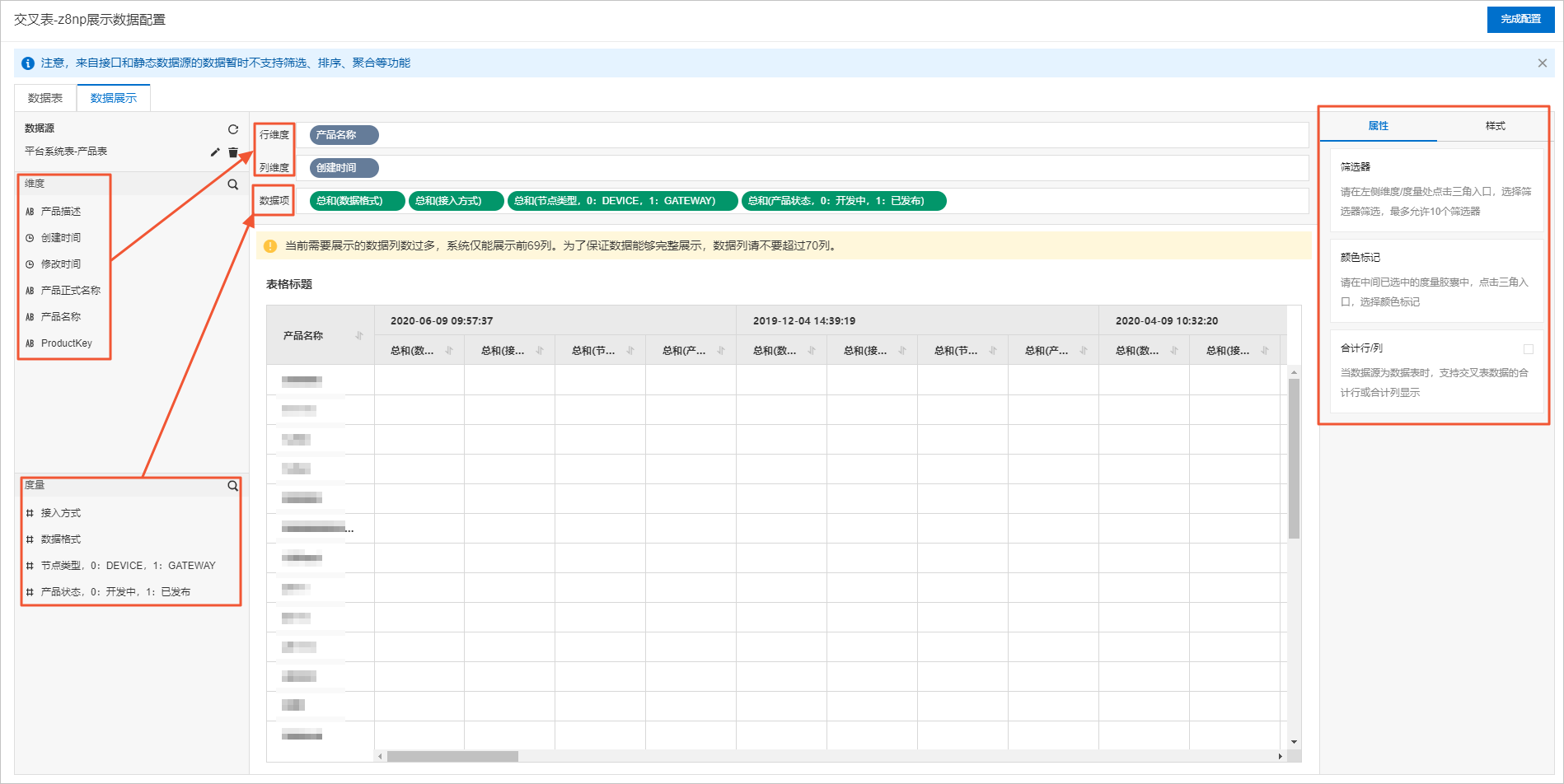

数据展示页签,设置表格展示数据和样式,如图所示。

配置交叉表数据
  1. 根据实际需求,从维度或度量下拖拽需要展示的字段到行维度列维度数据项框。
    说明
    • 为保障系统性能稳定,仅支持表格最多展示70列数据。当表格数据列数大于70列时:
      • 系统会自动处理数据,即根据返回数据的显示顺序从前往后获取数据来展示。
      • 数据展示页签的表格上方,会显示系统处理数据的提示信息,包含表格当前展示的数据列数。
    • 拖拽字段后,可调整框中字段的顺序,即表格行表头、列表头和列的数据显示顺序。
  2. 可选:行维度列维度数据项框,单击字段三角入口,执行以下操作。
    设置功能
    操作项 说明
    汇总方式 可选:总和(默认值)、平均值、最大值、最小值、计数。

    仅度量字段支持该功能。字段前会显示已设置的汇总方式。

    设置度量字段汇总方式后,支持再次配置过滤筛选条件,展示特定数据。

    说明 只有当组件数据源类型为数据表资源时,才支持该功能。
    筛选器 添加字段到筛选器,作为筛选项根据该字段配置条件过滤展示数据。最多支持添加10个筛选器。

    您也可从左侧维度或度量中,单击字段三角入口,添加字段到筛选器

    说明 只有当组件数据源类型为数据表资源时,才支持该功能。 详细配置指导请参见筛选器配置
    颜色标记 设置度量字段不同条件下的数据需要标记的颜色。支持配置不同的度量字段数据为相同或不同颜色。

    在页面右侧属性页签,显示已标记的字段,支持重新编辑和删除。

    设置显示名 编辑字段在表格中的显示名称。
  3. 可选:在右侧属性页签,选中合计行/列右侧复选框,根据合计方式(总和、平均值、最大值、最小值、计数)展示行或列数据项的汇总数据。
    说明
    • 只有当组件数据源类型为数据表资源时,才支持该功能。
    • 如果展示合计列数据后,使表格展示的数据列数大于70列,则系统会再次处理数据,使表格展示数据列数不大于70列。
    合计行列
  4. 数据展示页签右侧,单击样式,设置组件展示样式。
    配置项 说明
    全局样式 设置全局字体和背景色。
    导出数据入口 设置是否显示表格数据的导出按钮,及可显示的效果。
    说明 开启导出数据入口后,仅支持导出当前页面展示的数据。
    表格标题 设置是否显示表格标题,及可显示的效果。
    表头文字 设置表头背景和文字的显示样式等。
    内容文字
    行/列样式 设置行或列的显示效果。
    表身外边框 设置表格外边框是否显示,及可显示的效果。
    筛选器 只有当组件数据源类型为数据表资源时,支持该功能。详细内容请参见筛选器配置
  5. 单击完成配置,返回Web应用编辑器,查看已配置的组件数据。
  6. 调整组件在页面中的最终位置。有关组件通用样式配置,请参见样式配置

步骤四:配置交互动作

  1. 选中组件的交互页签,配置事件和交互动作。具体操作请参见交互配置
    例如,单击表格行,执行动作展示隐藏,显示某个隐藏的组件,展示该行数据的说明信息。
  2. 单击页面右上方的预览,查看或调试组件的展示数据。
