时序数据存储是一种高性能、低成本、稳定可靠的在线时序数据库服务,具有高效读写、高压缩比存储等优点。针对物联网设备数据采集场景,时序数据存储能解决由于设备采集点数量巨大、数据采集频率高造成的存储成本高、写入和查询分析效率低的问题。

如果您购买了企业版实例,可以享受时序数据存储服务。公共实例不提供此服务。关于如何购买企业版实例,请参见购买企业版实例

重要 时序数据库(TSDB)实例于2022年04月06日停止新购,建议您将数据流转到时序数据库(Lindorm)。使用方法,请参见数据转发到时序数据库(Lindorm)

对于2022年04月06日(不包含)前已经购买的TSDB实例支持正常续费和升配。

什么是时序数据

时序数据存储将一个metric与一组tag的组合称为一条时间线,在一条时间线下面,连续时间点的采样数据则为时序数据。

例如:下图中有3条时间线,{“metric”: “cpu”,“tags”: “site”: “et2”, “ip”: “1.1.1.1”}这个metrictag的组合为一条时间线,在同一条时间线下面存储连续的时序数据(timestamp,value)

时间线

时序数据存储功能

时序数据存储提供以下功能:

  • 时序数据高效读写:
    • 数据写入:支持通过配置数据流转规则,将数据转发到实例内的时序数据存储进行数据写入;也支持通过SDK写入数据。最多可以支持每秒千万数据点的写入。
    • 数据查询:支持通过SDK使用SQL,或通过JDBC连接使用TSQL进行数据的查询操作。百万数据点的读取,响应时间小于5秒。
  • 数据管理:

    您可以通过控制台设置数据的有效期。开启并设置数据时效后,系统将过期数据及时标记为失效,并自动在特定时间清除。

  • 高压缩比存储:

    单个数据点的平均使用存储空间仅需要1~2个字节,相较于常规存储降低90%存储使用空间。高压缩比存储同时能加快数据写入的速度。

  • 数据安全:

    为充分保证数据的可用性,时序数据存储默认采取三副本策略。

开通时序数据存储

时序数据库(TSDB)实例于2022年04月06日停止新购开通,对于2022年04月06日(不包含)前已经开通的TSDB实例支持正常续费和升配。

您可在实例概览页面,单击对应实例的升配续费购买需要的时序数据存储的规格,包括以下项目:

项目说明
时序数据写入TPS每秒钟写入时序数据存储的最大数据条数,达到上限后会写入失败。

时序数据写入TPS选择5千条/秒时,不支持TSQL。

时序数据存储空间时序数据达到存储空间上限后会写入失败。

默认时序数据时效为永久,购买后时序数据时效可配置,请参见管理时序数据存储

说明 当实例被释放时,时序数据存储也将同时被释放。

管理时序数据存储

开通时序数据存储后,您可以设置时序数据时效,查看已使用的存储空间、时间线数,查看用户名、密码、连接地址,重新创建时序存储用户。

  1. 登录物联网平台控制台
  2. 实例概览页面,选择目标环境,找到对应的实例,单击实例ID或备注名称。
    重要 目前仅开通企业版实例服务的地域下,执行此步骤。其他地域,请跳过此步骤。地域及实例的支持说明,请参见实例概述
    实例概览
  3. 实例详情页面下方,查看实时时序存储写入TPS、实时时序存储空间数据,及对应的监控图表,设置相关报警规则。
    具体内容,请参见查看实例的可用资源
  4. 实例详情页面,单击右上角的查看开发配置,查看下方的时序存储配置
    • 查看时序存储用户名和密码。

      单击查看,短信校验码验证通过后显示密码。

      用户名、密码、连接地址用于查询时序存储中的数据,购买企业版实例时,会自动生成。

    • 重新创建时序存储用户。
      重要 重新创建时序存储用户后,旧的用户名和密码将失效,会导致正在进行的时序数据查询失败,请及时更新SDK使用的用户名和密码。

      单击重新创建,输入新的用户名、密码,短信校验码验证通过后,创建成功。

    • 设置时序数据存储时效。

      购买企业版实例时,时效配置默认关闭。您可打开存储时效开关,设置保留数据天数。取值范围为1~365天。

通过云产品流转写入数据

您可以通过配置数据流转规则,将数据转发到实例内的时序数据存储。本示例使用云产品流转旧版功能,新版云产品流转配置方法,请参见数据转发到实例内的时序数据存储

说明
  • 在设置转发之前,请参见设置数据流转规则,创建数据转发规则和编写处理数据的SQL。
  • 只支持JSON格式数据转发。
  • 转发的消息中,除了配置的timestamptag值字段外,其他字段都将作为metric写入时序数据存储。metric的数据类型支持数值型、字符串,其他类型会导致写入失败。
  1. 登录物联网平台控制台
  2. 实例概览页面,选择目标环境,找到对应的实例,单击实例ID或备注名称。
    重要 目前仅开通企业版实例服务的地域下,执行此步骤。其他地域,请跳过此步骤。地域及实例的支持说明,请参见实例概述
    实例概览
  3. 在左侧导航栏,选择消息转发 > 云产品流转
  4. 单击规则对应的查看,进入数据流转规则页面。
    重要 若当前页面为云产品流转新版页面,需先单击右上角返回旧版,再单击目标规则对应的查看
  5. 单击转发数据一栏对应的添加操作

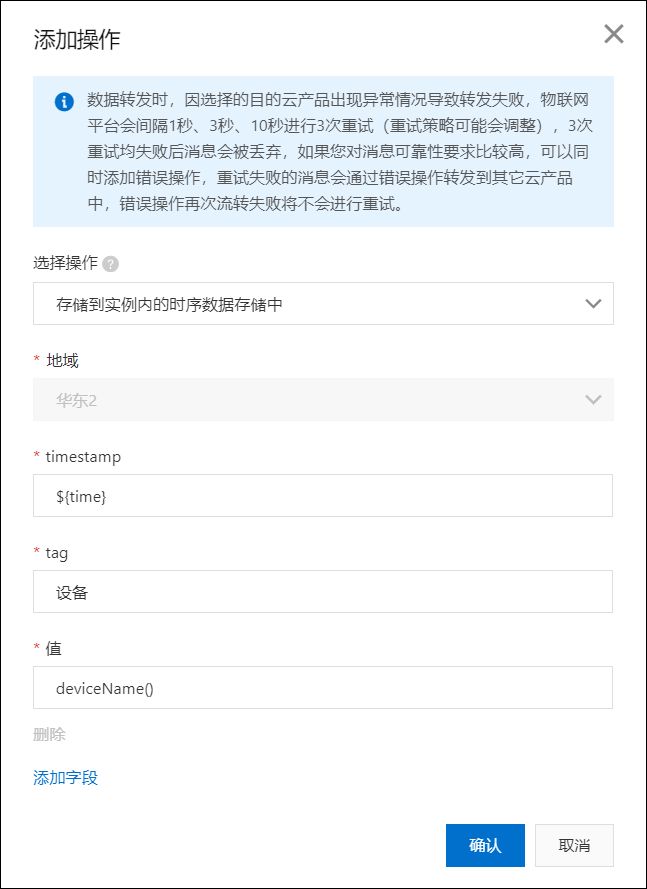

  6. 添加操作对话框中,选择操作为存储到实例内的时序数据存储中。按照界面提示,设置其他信息,单击确认
    参数描述
    选择操作选择存储到实例内的时序数据存储中
    地域固定为您的物联网平台实例所在地域。
    metric数据类型选择metric的数据类型。支持数值型字符串

    更多信息,可单击帮助按钮帮助查看。

    timestamp时间戳。支持:
    • 使用转义符${}表达式,例如${time},表示取值为数据源Topic消息中time字段对应的值。
    • 使用数据流转函数timestamp(),表示取值为数据流转服务器的时间戳。
    • 输入值,必须为Unix时间戳,例如1404955893000。
    tag名称设置标记数据的标签名。支持中文汉字、英文字母、数字、和特殊字符,包括:半角冒号(:)、逗号(,)、英文句号(.)、单引号(')、正斜线(/)、短划线(-)、下划线(_)、圆括号(())、方括号([])。
    tag值设置标签值。支持:
    • 使用转义符${}表达式。例如,数据源Topic的消息结构中,包含一个位置属性,标识符为city,则可以指定标签值为${city},表示消息中city字段对应的值。建议使用此方式。
    • 使用数据流转函数规定的一些函数,例如deviceName(),表示标签值为设备名称。支持的函数,请参见函数列表
    • 输入常量,例如beijing。支持输入中文汉字、英文字母、数字、和特殊字符包括:半角冒号(:)、逗号(,)、英文句号(.)、单引号(')、正斜线(/)、短划线(-)、下划线(_)、圆括号(())、方括号([])。
    说明
    • 最多可添加8个tag键值对。
    • 需保证时序数据存储能够获取到配置的tag键值对,如果获取不到任意一个tag键值对,会导致写入数据库失败。
  7. 回到云产品流转页,单击规则对应的启动按钮启动规则。

下面给出一个数据流转示例。

示例规则的SQL:

SELECT time,city,power,distance, FROM "/alprodu****/myDevice/user/update";

规则引擎根据SQL处理数据和写入数据到时序数据存储如下。

  1. 根据该SQL,规则引擎从Topic /alprodu****/myDevice/user/update的消息中,筛选出timecitypowerdistance字段内容,作为转发的消息内容。

    通过以上SQL处理后的转发消息内容示例如下:

    {
        "time": 1513677897,
        "city": "beijing",
        "distance": 8545,
        "power": 93.0
    }
  2. 根据已配置的数据流转操作,规则引擎向时序数据存储中写入两条数据。

    示例中写入时序数据存储的数据如下:

    • 数据:timestamp:1513677897, [metric:power value:93.0]
      tag: cityName=beijing
    • 数据:timestamp:1513677897, [metric:distance value:8545]
      tag: cityName=beijing

通过SDK写入数据

SDK使用Point类表示一个时间点。一个 Point对象表示一个时间序列(时间线)某个时刻上的数据。

  1. 获取SDK。
    使用Maven做项目构建工具,在pom.xml文件的<dependencies>标签中添加hitsdb-client依赖。代码如下:
    <dependency>
        <groupId>com.aliyun</groupId>
        <artifactId>hitsdb-client</artifactId>
        <version>0.2.7</version>
    </dependency>
    说明 SDK版本号必须为0.2.7及以上。
  2. 配置客户端。
    客户端的所有配置均由TSDBConfig类进行配置。示例代码如下:
    //实例详情页面中的时序存储SQL连接地址、端口。
    String connectString = "XXX";
    int port = XXX;
    //实例详情页面中的时序数据存储用户名、密码。
    String username = "XXX";
    String password = "XXXX";
    TSDBConfig config = TSDBConfig.address(connectString, port)
        .basicAuth(username, password)
        // 网络连接池大小,默认为64。
        .httpConnectionPool(64)
        // HTTP 等待时间,单位为秒,默认为90秒。
        .httpConnectTimeout(90)
        // IO 线程数,默认为1。
        .ioThreadCount(1)
        .config();
  3. 构造时间点。

    Point(时间点)有多种构造方法,形式比较多样化。下面提供三种构造时间点的方法示例。

    说明 Point的构建至少需要一个tag键值对。

    示例一

    构建一个时间点。用单位为秒的时间戳表示时间,指定Point数据的Metric与多个Tag。

    // 以'秒'为时间戳。
    int timestamp = (int)(System.currentTimeMillis()/1000);
    // 构造Point。
    Point point = Point.metric("test1")
                        .tag("tagk1", "tagv1")
                        .tag("tagk2", "tagv2")
                        .tag("tagk3", "tagv3")
                       .timestamp(timestamp).value(123.456)
                       .build();

    示例二

    构建一个时间点。用单位为毫秒的时间戳表示时间,指定Point数据的Metric,Tag使用Map形式的键值对。

    // 也可以毫秒为时间戳。
    long timestamp = System.currentTimeMillis();
    // 使用HashMap表示Tags。
    Map<String,String> tagsMap = new HashMap<String,String>();
    tagsMap.put("tagk1", "tagv1");
    tagsMap.put("tagk2", "tagv2");
    // 构造Point。
    Point point = Point.metric("test1")
                        .tag(tagsMap)
                       .value(timestamp,123.456)
                       .build();

    示例三

    构建一个时间点。使用java.util.Date表示时间。

    // 使用java.util.Date表示时间。
    Point point = Point.metric("test1")
                        .tag("tagk1", "tagv1")
                       .value(new Date,123.456)
                       .build();
  4. 写入数据。
    SDK有两种写数据的方式:同步阻塞的写数据、异步非阻塞的写数据。
    • 异步非阻塞的写数据

      异步写数据的方式比较简单,只要有Point就可以提交数据。Client会自动帮助您批量地提交数据,不需要您手动打包。如果没有特殊需求,推荐您使用异步非阻塞的写数据的方式。示例代码:

      // 构建Point。
      Point point = Point.metric("test1")
                         .tag("tagk1", "tagv1")
                         .value(timestamp, Math.random())
                         .build();
      // 直接提交数据。
      tsdb.put(point);

      当您使用异步写数据的方式时,若需要获取Put接口的响应结果,则需要设置回调接口。示例代码:

      final AtomicLong num = new AtomicLong();
      // 回调对象。
      BatchPutCallback cb = new BatchPutCallback() {
          @Override
          public void response(String address, List<Point> input, Result output) {
              long afterNum = num.addAndGet(input.size());
              System.out.println("成功处理" + input.size() + ",已处理" + afterNum);
          }
          @Override
          public void failed(String address, List<Point> input, Exception ex) {
              ex.printStackTrace();
              long afterNum = num.addAndGet(input.size());
              System.out.println("失败处理" + input.size() + ",已处理" + afterNum);
          }
      };
      HiTSDBConfig config = HiTSDBConfig
                              .address("example.hitsdb.com", 8242)
                              .listenBatchPut(cb)    // 设置回调接口。
                              .config();
      tsdb = HiTSDBClientFactory.connect(config);

      SDK提供了以下三种类型的PutCallback接口来根据需要选择返回的数据内容:

      • BatchPutCallback:即调用POST /api/put
      • BatchPutSummaryCallback:即调用POST /api/put?summary=true
      • BatchPutDetailsCallback:即调用POST /api/put?details=true
      说明
      • 不要在回调方法中做耗时操作。若有此需要,可以再把操作交给其他工作线程执行。
      • 回调方法response()failed()被调用的时机是不一样的:
        • response():指的是写入请求合法且被服务端处理后执行的回调。此时可以根据回调对象种类的不同,获取一些不同的反馈信息。
        • failed():指的是写入请求本身存在问题导致请求不合法(例如报文非法,触发限流,鉴权失败等)被服务端拒绝服务时所执行的回调。

        因此,建议在实现PutCallback接口时,不要忘记实现failed()方法。如果不实现的话,则会执行默认的failed()方法,其本身是一个空方法。

    • 同步阻塞的写数据

      假设我们现在需要构建500个时间点提交给时序数据存储,示例代码:

      List<Point> points = new ArrayList<Point>();
      // 构建Point。
      for(int i = 0; i<500; i++) {
          long timestamp = System.currentTimeMillis();
          Point point = Point.metric("test1")
                         .tag("tagk1", "tagv1")
                         .value(timestamp, Math.random())
                         .build();
          // 手动打包数据。
          points.add(point);
      }
      // 手动打包后提交数据。
      tsdb.putSync(points)
      说明 出于写入性能的考虑,同步写的方式一般需要您手动将数据点打包成一批数据,并且建议一批数据包含500~1000个数据点。此外,也建议多个线程并发进行提交。

      您可以根据需要选择返回的数据内容:

      • 返回空对象,无内容。本质是调用POST /api/put
        Result result = tsdb.putSync(ps);
      • 返回提交概述,包含成功数和返回数。本质是调用POST /api/put?summary=true
        SummaryResult summaryResult = tsdb.putSync(ps,SummaryResult.class);
      • 返回提交概述。包含成功数、返回数和失败原因。本质是调用POST /api/put?details=true
        DetailsResult detailsResult = tsdb.putSync(ps,DetailsResult.class);

通过SDK使用SQL查询数据

您可以通过SDK使用SQL查询已写入实例内时序数据存储的数据。

  1. 获取SDK。
    使用Maven做项目构建工具,在pom.xml文件的<dependencies>标签中添加hitsdb-client依赖。代码如下:
    <dependency>
        <groupId>com.aliyun</groupId>
        <artifactId>hitsdb-client</artifactId>
        <version>0.2.7</version>
    </dependency>
    说明 SDK版本号必须为0.2.7及以上。
  2. 配置客户端。
    客户端的所有配置均由TSDBConfig类进行配置。示例代码如下:
    //实例详情页面中的时序存储SQL连接地址、端口。
    String connectString = "XXX";
    int port = XXX;
    //实例详情页面中的时序数据存储用户名、密码。
    String username = "XXX";
    String password = "XXXX";
    TSDBConfig config = TSDBConfig.address(connectString, port)
        .basicAuth(username, password)
        // 网络连接池大小,默认为64。
        .httpConnectionPool(64)
        // HTTP 等待时间,单位为秒,默认为90秒。
        .httpConnectTimeout(90)
        // IO 线程数,默认为1。
        .ioThreadCount(1)
        .config();
  3. 查询数据。
    示例代码如下:
    TSDB tsdbClient = TSDBClientFactory.connect(config);
    //按标签筛选数据。
    Map<String, String> tags = new HashMap<>();
    String metric = "XXX";
    long now = System.currentTimeMillis();
    LastPointQuery query = LastPointQuery.builder()
        .timestamp(now)
        .backScan(-1)
        .msResolution(true)
        .sub(LastPointSubQuery.builder(metric, tags).build()).build();
    List<LastDataValue> lastDataValues = tsdbClient.queryLast(query);

    System.out.println(lastDataValues);
说明 SDK不能用于将数据写入实例内的时序数据存储。

通过JDBC连接使用TSQL查询数据

您可以通过JDBC连接使用TSQL进行数据的查询操作。

说明 时序数据写入TPS为5千条/秒时,不支持TSQL。
  1. 引入Driver依赖。

    运行时要求:

    • Java 1.8 Runtime。
    • 配置实例JBDC访问,获取JDBC URL。

    TSQL的JDBC driver的依赖已经发布到Maven仓库,这里以Maven来管理项目(tsql_jdbc_app)为例,把下面的内容加入pom.xml。获得一个包括所有依赖.jar文件,以及应用程序.class文件的JAR包。

    <?xml version="1.0" encoding="UTF-8"?>
    <project xmlns="http://maven.apache.org/POM/4.0.0"
             xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
             xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
        <modelVersion>4.0.0</modelVersion>
        <groupId>com.alibaba.tsdb.tsql</groupId>
        <artifactId>tsql_jdbc_app</artifactId>
        <version>1.0-SNAPSHOT</version>
        <dependencies>
            <!-- https://mvnrepository.com/artifact/org.apache.drill.exec/drill-jdbc -->
            <dependency>
                <groupId>org.apache.drill.exec</groupId>
                <artifactId>drill-jdbc-all</artifactId>
                <version>1.15.0</version>
                <exclusions>
                    <exclusion>
                        <groupId>org.slf4j</groupId>
                        <artifactId>log4j-over-slf4j</artifactId>
                    </exclusion>
                </exclusions>
            </dependency>
        </dependencies>
        <build>
            <plugins>
                <plugin>
                    <artifactId>maven-assembly-plugin</artifactId>
                    <configuration>
                        <archive>
                            <manifest>
                                <mainClass>com.alibaba.tsdb.tsql.TsqlJdbcSampleApp</mainClass>
                            </manifest>
                        </archive>
                        <descriptorRefs>
                            <descriptorRef>jar-with-dependencies</descriptorRef>
                        </descriptorRefs>
                    </configuration>
                    <executions>
                        <execution>
                            <id>make-assembly</id> <!-- this is used for inheritance merges -->
                            <phase>package</phase> <!-- bind to the packaging phase -->
                            <goals>
                                <goal>single</goal>
                            </goals>
                        </execution>
                    </executions>
                </plugin>
            </plugins>
        </build>
    </project>
  2. 在Java应用项目下,创建一个package com.alibaba.tsdb.tsql文件,并创建一个Java源文件TsqlJdbcSampleApp
    在以下示例中,根据您的实际情况,修改:
    • host:实例详情页面中的时序存储TSQL连接地址。
    • port:实例详情页面中的时序存储TSQL端口。
    • sql: 您所需要执行的TSQL查询语句。
    package com.alibaba.tsdb.tsql;
    import java.sql.Connection;
    import java.sql.DriverManager;
    import java.sql.ResultSet;
    import java.sql.SQLException;
    import java.sql.Statement;
    public class TsqlJdbcSampleApp {
        public static void main(String[] args) throws Exception {
            Connection connection = null;
            Statement stmt = null;
            try {
                // step 1: Register JDBC driver
                Class.forName("org.apache.drill.jdbc.Driver");
                // hostname or address of TSDB instance.
                String host = "ts-uf64t3199j58j8251.tsql.hitsdb.rds.aliyuncs.com";
                // port for TSQL JDBC service
                int port = 3306;
                String jdbcUrl = String.format("jdbc:drill:drillbit=%s:%s", host, port);
                // step 2: Open connection
                System.out.println("Connecting to database @ " + jdbcUrl + "  ...");
                connection = DriverManager.getConnection(jdbcUrl);
                // step 3: Create a statement
                System.out.println("Creating statement ...");
                stmt = connection.createStatement();
                // step 4: Execute a query using the statement.
                String sql = "select hostname, `timestamp`, `value` " +
                    "from tsdb.`cpu.usage_system` " +
                    "where `timestamp` between '2019-03-01' and '2019-03-01 00:05:00'";
                ResultSet rs = stmt.executeQuery(sql);
                // step 5: Extract data from ResultSet.
                int row = 0;
                System.out.println("hostname\ttimestamp\tvalue");
                System.out.println("-----------------------------------------------------");
                while (rs.next()) {
                    row++;
                    System.out.println(rs.getString("hostname") + "\t" + rs.getTimestamp("timestamp") + "\t" +rs.getDouble("value"));
                }
                System.out.println("-----------------------------------------------------");
                System.out.println( row + "rows returned");
            } catch(SQLException se){
                //Handle errors for JDBC
                se.printStackTrace();
            }catch(Exception e){
                //Handle errors for Class.forName
                e.printStackTrace();
            }finally{
                //finally block used to close resources
                try{
                    if(stmt!=null)
                        stmt.close();
                }catch(SQLException se2){
                }// nothing we can do
                try{
                    if(connection!=null)
                        connection.close();
                }catch(SQLException se){
                    se.printStackTrace();
                }//end finally try
            }//end try
            System.out.println("Goodbye!");
        }
    }
  3. 编译与执行。

    在项目根目录下,执行下面的Maven命令:

    maven clean install

    执行完成后,您将在项目目录/targets下获得可执行程序tsql_jdbc_app-1.0-SNAPSHOT-jar-with-dependencies.jar

    执行该应用程序:

    java -jar target/tsql_jdbc_app-1.0-SNAPSHOT-jar-with-dependencies.jar

JDBC协议使用限制

TSQL的JDBC协议存在功能限制。在使用TSQL JDBC协议前请对照检查,具体限制和说明如下:

  • TSQL目前仅支持时序数据查询和时序元数据查询,不支持数据写入,修改和删除。
  • 时序数据存储没有事务(Transaction)的支持。

具体JDBC接口的限制说明如下:

接口方法TSDB JDBC支持情况
ConnectionsetAutoCommit(boolean)仅允许true作为传入参数。
ConnectiongetAutoCommit()返回true。
Connectioncommit()调用会引发异常:SQLFeatureNotSupportedException。
Connectionrollback()调用会引发异常: SQLFeatureNotSupportedException。
ConnectionsetTransactionIsolation(int level)仅允许TRANSACTION_NONE。
ConnectiongetTransactionIsolation()仅允许TRANSACTION_NONE。
ConnectionsetSavePoint()调用会引发异常 SQLFeatureNotSupportedException。
ConnectionsetSavePoint(String name)调用会引发异常 SQLFeatureNotSupportedException。
Connectionrollback(Savepoint savepoint)调用会引发异常 SQLFeatureNotSupportedException。
ConnectionreleaseSavePoint(Savepoint savepoint)调用会引发异常 SQLFeatureNotSupportedException。
ConnectionsetNetworkTimeout()调用会引发异常 SQLFeatureNotSupportedException。
ConnectiongetNetworkTimeout()调用会引发异常 SQLFeatureNotSupportedException。
