流程图是以节点和线的形式表现事物之间关系的组件,支持自定义节点和连接线的样式,能够以节点和线的形式在可视化应用中展示复杂的流程关系。本文介绍流程图各配置项的含义。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 节点节点面板
    • 节点尺寸:设置流程节点的宽度和高度控制节点的尺寸,单位默认px。
    • 节点间距:设置流程节点之间的左右间距和上下间距,单位默认px。
    • 点击自动高亮:打开开关,预览或发布时单击节点自动将与该节点相关流程节点全部高亮显示,与该节点无关流程节点全部非高亮显示;关闭开关,流程图内所有节点样式不变。
    • 非高亮样式:预览或发布时非高亮节点的样式。只有开启了点击自动高亮时,此选项才显示。
      参数 说明
      标题 非高亮节点内标题的背景色和字体颜色。
      文本 非高亮节点内文本的背景色和字体色。
      链接线颜色(非高亮) 非高亮的连接线的颜色。
    • 标题样式:流程节点标题样式。
      参数 说明
      文本 标题文本的样式,包括文本字体、文字粗细、字号和颜色。
      行高 标题的行高值,单位默认px。
      对齐方式 标题的对齐方式,包括左对齐居中右对齐
      标题背景 单击右侧的加号图标垃圾桶图标图标,添加或删除一个标题背景。 单击横排列图标竖排列图标图标配置多个标题背景的排列样式。
      • 状态名:该系列标题背景的状态名数值,与数据面板中的status字段对应。
      • 背景色:该系列标题背景颜色。
    • 文本样式:流程节点文本框内文本样式。
      参数 说明
      文本 文本框内文本的样式,包括文本字体、文字粗细、字号和颜色。
      行高 文本框内文本的行高值,单位默认px。
      背景色 文本框的背景色。
      类型文本 文本框内文本的类型样式,包括该类型文本的字体、文字粗细、字号和颜色。
      说明 当内容两列展示,此模块设置左侧类型文本。
  • 连接线连接线面板
    参数 说明
    连接线类型 流程图内连接线的类型,包括:贝塞尔曲线直线直角
    连接线颜色 流程图内连接线的颜色。

数据

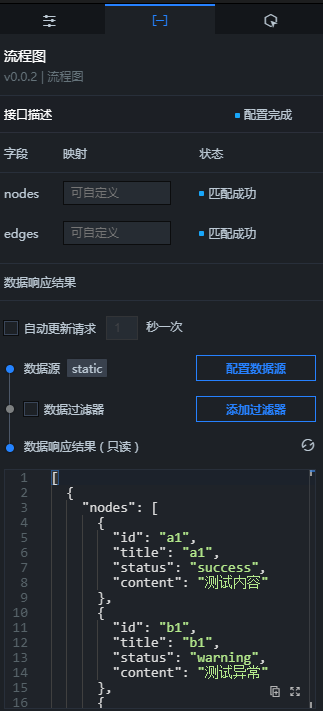

流程图数据面板
上图中的示例JSON代码如下。
[
  {
    "nodes": [
      {
        "id": "a1",
        "title": "a1",
        "status": "success",
        "content": "测试内容"
      },
      {
        "id": "b1",
        "title": "b1",
        "status": "warning",
        "content": "测试异常"
      },
      {
        "id": "b2",
        "title": "b2",
        "status": "error",
        "content": "成功节点"
      },
      {
        "id": "c1",
        "title": "c1",
        "status": "default",
        "content": "无换行符测试内容"
      },
      {
        "id": "c2",
        "title": "c2",
        "status": "error",
        "content": [
          {
            "label": "姓名",
            "value": "ntscshen"
          },
          {
            "label": "年龄",
            "value": "26"
          },
          {
            "label": "时间",
            "value": "2018-09-07"
          },
          {
            "label": "描述",
            "value": "xxxxxxxxxxxxxxxxxxxxxxxx"
          }
        ]
      },
      {
        "id": "c3",
        "title": "c3",
        "content": "无换行符测试内容",
        "info": {
          "serviceOrderCode": "LBX032749142837532",
          "serviceNodeCode": null,
          "serviceNodeName": "交易出库",
          "status": 1,
          "userType": "seller",
          "feeCode": null,
          "feeName": null,
          "statusStr": "未发起计费"
        }
      },
      {
        "id": "d1",
        "title": "d1",
        "status": "blue",
        "content": "无换行符测试内容"
      },
      {
        "id": "d2",
        "title": "d2",
        "content": "无换行符测试内容"
      }
    ],
    "edges": [
      {
        "from": "a1",
        "to": "b1"
      },
      {
        "from": "a1",
        "to": "b2"
      },
      {
        "from": "b1",
        "to": "c1"
      },
      {
        "from": "b1",
        "to": "c2"
      },
      {
        "from": "b1",
        "to": "c3"
      },
      {
        "from": "b2",
        "to": "c3"
      },
      {
        "from": "c1",
        "to": "d1"
      },
      {
        "from": "c3",
        "to": "d2"
      }
    ]
  }
]
表 1. 字段说明
字段 说明
nodes 节点描述信息,包含以下字段:
  • id:节点的id内容。
  • title:节点的标题值。
  • status:节点的状态值。与配置面板内的标题背景内的状态名保持一致。
  • content:节点的内容。
edges 连接线描述信息,包含以下字段:
  • from:连接线连接的起始节点。
  • to:连接线连接的目标节点。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。清除后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

当点击时:选中启用,开启组件交互功能。可单击流程图节点抛出回调值,默认抛出数据中的所有自定义列字段。具体配置请参见组件回调ID配置

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的流程图组件,在画布中可以看到如下图所示的流程图的蓝图编辑器配置参数。流程图蓝图参数
    • 事件
      事件 说明
      当接口描述请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      当点击时 当单击流程图的某一个节点时抛出当前节点的数据。
    • 动作
      动作 说明
      请求接口描述 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如流程图配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入接口描述 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      更新组件配置 动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
      切换显隐状态 切换组件显示或者隐藏。
      移动 将组件移动到指定位置。参考数据示例如下。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
