散点层（线性渐变）是3D地球的子组件，支持独立的样式和数据配置，包括散点的大小、颜色、类型以及经纬度等，能够以散点的形式表现地理位置上的点数据信息。本文档为您介绍散点层（线性渐变）各配置项的含义。

参见地球容器添加散点层（线性渐变）子组件，并配置其参数。

配置

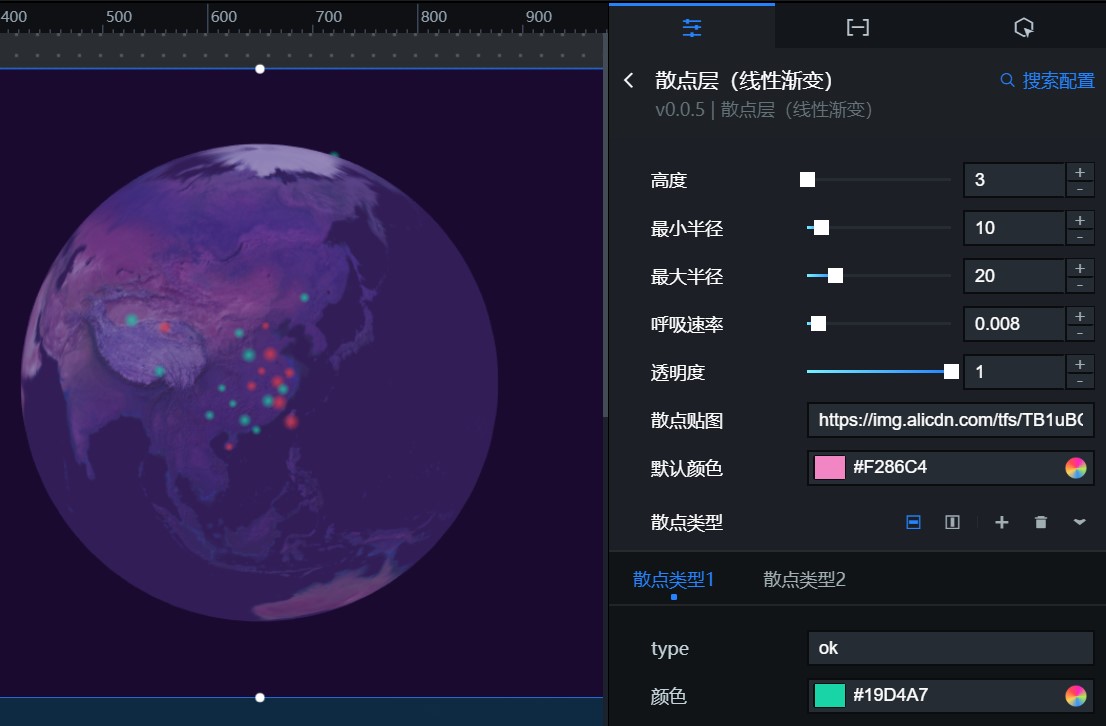

散点层（线性渐变）配置面板
  • 搜索配置：单击配置面板右上角的搜索配置，可在搜索配置对话框中输入您需要搜索的配置项名称，快速定位到该配置项，系统支持模糊匹配。详情请参见搜索组件配置。
  • 高度：散点层相对于地图球面的高度，取值范围为3~10。
  • 最小半径：散点最小半径值。
  • 最大半径：散点最大半径值。
    说明 在最大半径和最小半径之间的散点，会根据您的value字段数值，对应显示最大半径和最小半径之间的散点大小。
  • 呼吸速率：散点层渐变的速度频率，取值范围为0~0.1。
  • 透明度：散点层透明度数值，取值范围为0~1。
  • 散点贴图：散点层贴图样式，可黏贴贴图url链接获取。
  • 默认颜色：当数据中的type字段与散点类型 > type配置项不一致时，散点显示为默认颜色。
  • 散点类型：单击右侧的加号图标或垃圾桶图标图标，添加或删除一个散点类型。单击横竖排列图标配置多个散点类型的排列样式。
    参数 说明
    type type的值和数据中的type字段对应。
    颜色 该类型下散点的颜色。
    说明 该配置项可为一个数组，可在此配置项中配置多个不同系列，数据中的type字段对应的点会使用此系列下的颜色进行渲染。若数据中type字段不存在于此配置项中，则以默认颜色渲染。

数据

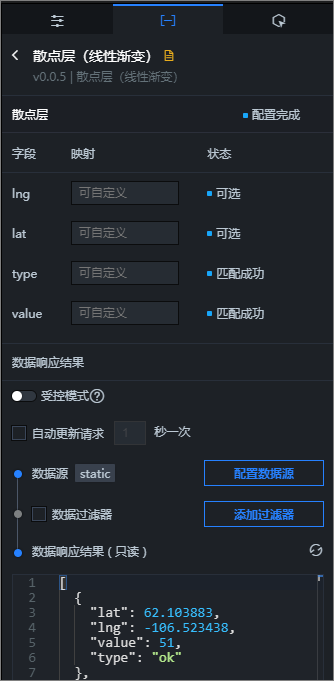

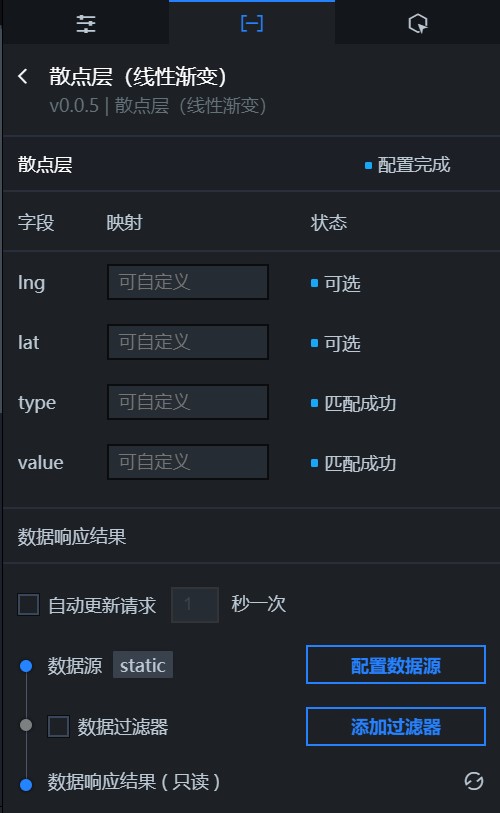

散点层（线性渐变）数据面板
上图中的部分示例JSON代码如下。
[
  {
    "lat": 62.103883,
    "lng": -106.523438,
    "value": 51,
    "type": "ok"
  },
  {
    "lat": 50.064192,
    "lng": -74.179688,
    "value": 94,
    "type": "error"
  },
  {
    "lat": 43.068888,
    "lng": -104.765625,
    "value": 90,
    "type": "ok"
  },
  {
    "lat": -16.299051,
    "lng": -58.007812,
    "value": 36,
    "type": "error"
  }
]
表 1. 字段说明
字段 说明
lng （可选）散点的经度。
lat （可选）散点的纬度。
type 散点的类型，与散点类型 > type配置项共同定义散点的颜色。
value 散点对应的数值。
表 2. 配置项说明
配置项 说明
受控模式 打开开关，组件初始化状态下不请求数据，仅通过回调id或蓝图编辑器配置的方法发起请求数据；关闭开关，可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询，还可以手动输入轮询的时间频次。
数据源 单击配置数据源，可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据。
数据过滤器 单击添加过滤器，可在设置数据源页面中配置数据过滤器，详情请参见组件过滤器使用说明。
数据响应结果 展示数据请求的响应结果。当数据源发生改变时，可单击右侧的刷新数据图标，实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面，单击3D地球子组件管理列表中散点层（线性渐变）右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面，单击导入节点栏内的散点层（线性渐变）组件，在画布中可以看到如下图所示的散点层（线性渐变）的蓝图编辑器配置参数。散点层（线性渐变）蓝图参数
    • 事件

      当散点层请求完成时：散点层数据接口请求返回并经过过滤器处理后抛出的事件，同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例。

    • 动作
      动作 说明
      请求散点层 重新请求服务端数据，上游数据处理节点或图层节点抛出的数据将作为参数。例如散点层（线性渐变）配置了API数据源为http://api.test，传到请求散点层动作的数据为{ id: '1'}，则最终请求接口为http://api.test?id=1。
      导入散点层 按组件绘制格式处理数据后，导入组件，重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例。
      显示 显示组件，不需要参数。
      隐藏 隐藏组件，不需要参数。
