甜甜圈层

更新时间:

本文介绍甜甜圈层的图表样式和各配置项的含义。

图表样式

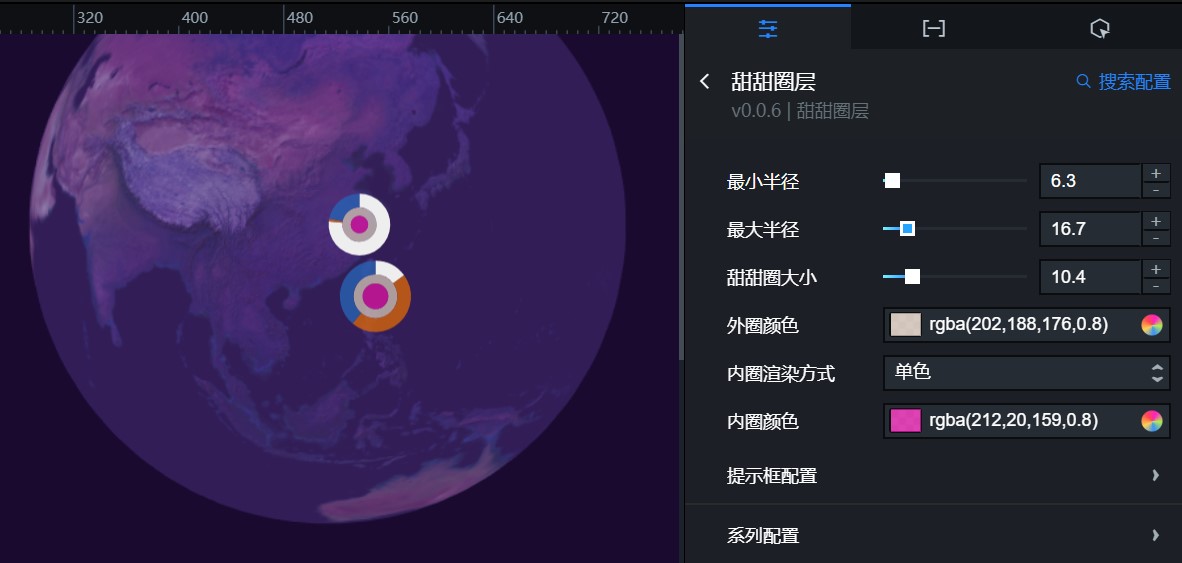

甜甜圈层是3D地球的子组件,支持独立的样式配置,包括甜甜圈的半径、大小颜色和提示框配置等。image

配置面板

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 最小半径:甜甜圈层的内圈半径值。

  • 最大半径:甜甜圈层的外圈半径值。

  • 甜甜圈大小:甜甜圈层的大小。

  • 外圈颜色:甜甜圈层外圈的颜色。

  • 内圈渲染方式:甜甜圈层内圈颜色渲染方式,包括单色渐变

  • 开始颜色结束颜色:甜甜圈内圈颜色渐变方式下的开始颜色和结束颜色,仅在内圈渲染方式选择渐变时,此配置项才显示。

  • 内圈颜色:甜甜圈层内圈的颜色,仅在内圈渲染方式选择单色时,此配置项才显示。

  • 提示框配置:在预览或发布页面,鼠标悬浮或单击甜甜圈时出现的提示框的样式。

    参数

    说明

    背景颜色

    提示框的背景颜色。

    字体

    提示框内文字的字体样式。

    字体颜色

    提示框字体的颜色。

    字体大小

    提示框字体的大小。

  • 系列配置:单击右侧的加号图标垃圾桶图标图标,添加或删除一个散点系列。单击横排列图标竖排列图标图标配置多个散点系列的排列样式。单击复制图标图标,即可复制当前选中系列配置内容并新增一个同样配置的系列。

    参数

    说明

    字段名称

    该散点类的字段名称,与数据面板里的donut字段内的对应系列字段相匹配。

    颜色

    该散点类的颜色。

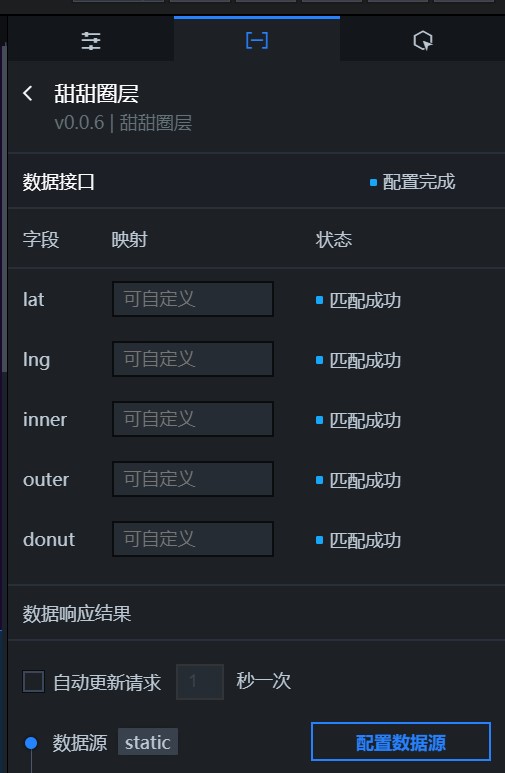

数据面板


配置字段说明

字段

说明

lng

甜甜圈中心点的经度。

lat

甜甜圈中心点的纬度。

inner

甜甜圈内圈的值。

outer

甜甜圈外圈的值。

donut

环状图的数据,数据字段与系列配置中的字段名称相匹配。

表 1. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互面板image

选中启用,开启组件交互功能。当单击甜甜圈时,会触发数据请求,抛出回调值,动态加载不同甜甜圈的数据。默认抛出数据中的lnglat值,具体配置请参见如何配置数字翻牌器组件的回调ID

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D地球子组件管理列表中甜甜圈层右侧的导出到蓝图编辑器图标。

  2. 单击页面左上角的蓝图图标图标。

  3. 在蓝图编辑器配置页面,单击导入节点栏内的甜甜圈层组件,在画布中可以看到如下图所示的甜甜圈层的蓝图编辑器配置参数。甜甜圈层蓝图参数

    • 事件

      事件

      说明

      当数据接口请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      当数据接口请求失败时

      数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      甜甜圈被点击触发

      当甜甜圈被单击时触发的事件,同时抛出该甜甜圈对应的数据项。

    • 动作

      动作

      说明

      请求数据接口

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如甜甜圈层配置了API数据源为https://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      导入数据接口

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      显示组件

      显示组件,不需要参数。

      隐藏组件

      隐藏组件,不需要参数。
