本章节为您介绍了Unity Demo的集成操作步骤。

前提条件

您需要开通阿里云RTC服务并在控制台成功创建应用,具体操作请参见入门概述

获取Token,详情请参见服务端生成Token

创建Unity项目

  1. 打开Unity,单击新建
  2. 输入项目名称、项目保存位置,并选择3D模版。
  3. 单击创建
    创建Unity

集成SDK

  1. 下载Unity SDK
    解压后包含sample和sdk两个目录,sample目录为Unity对接工程,sdk目录为Unity版本SDK。
  2. 在项目Assets目录下新建Plugins目录。
  3. 复制SDK中以下目录文件到项目Plugins目录。
    平台 文件或文件夹 项目路径
    Android /Android/AliRtcCwrapper.aar /Assets/Plugins/Android
    /Android/AliRTCSdk.jar /Assets/Plugins/Android
    /Android/alivc-core-rtc.aar /Assets/Plugins/Android
    /Android/Sophonsdk.aar /Assets/Plugins/Android
    /Android/utdid4all-1.5.0-proguard.jar /Assets/Plugins/Android
    /Android/webrtclib.aar /Assets/Plugins/Android
    iOS /iOS/AliRTCSdk.framework /Assets/Plugins/iOS
    /iOS/libAliRTCSdkCInterface.a /Assets/Plugins/iOS
    macOS /macOS/AliRTCSdkCWrapper.bundle /Assets/Plugins/macOS
    Windows /x86/AliRTCSdk.dll /Assets/Plugins/x86
    /x86/AliRTCSdkCWrapper.dll /Assets/Plugins/x86
    /x64/AliRTCSdk.dll /Assets/Plugins/x64
    /x64/AliRTCSdkCWrapper.dll /Assets/Plugins/x64
  4. 在项目Assets目录下新建Scripts目录。
  5. 复制SDK中以下目录文件到项目Scripts目录。
    文件 项目路径
    /Scripts/AliRtcEngine.cs /Assets/Scripts
    /Scripts/IAliRtcEngineBase.cs /Assets/Scripts
    /Scripts/VideoDisplaySurface.cs /Assets/Scripts

实现音视频通话功能

  1. 添加UI控制。

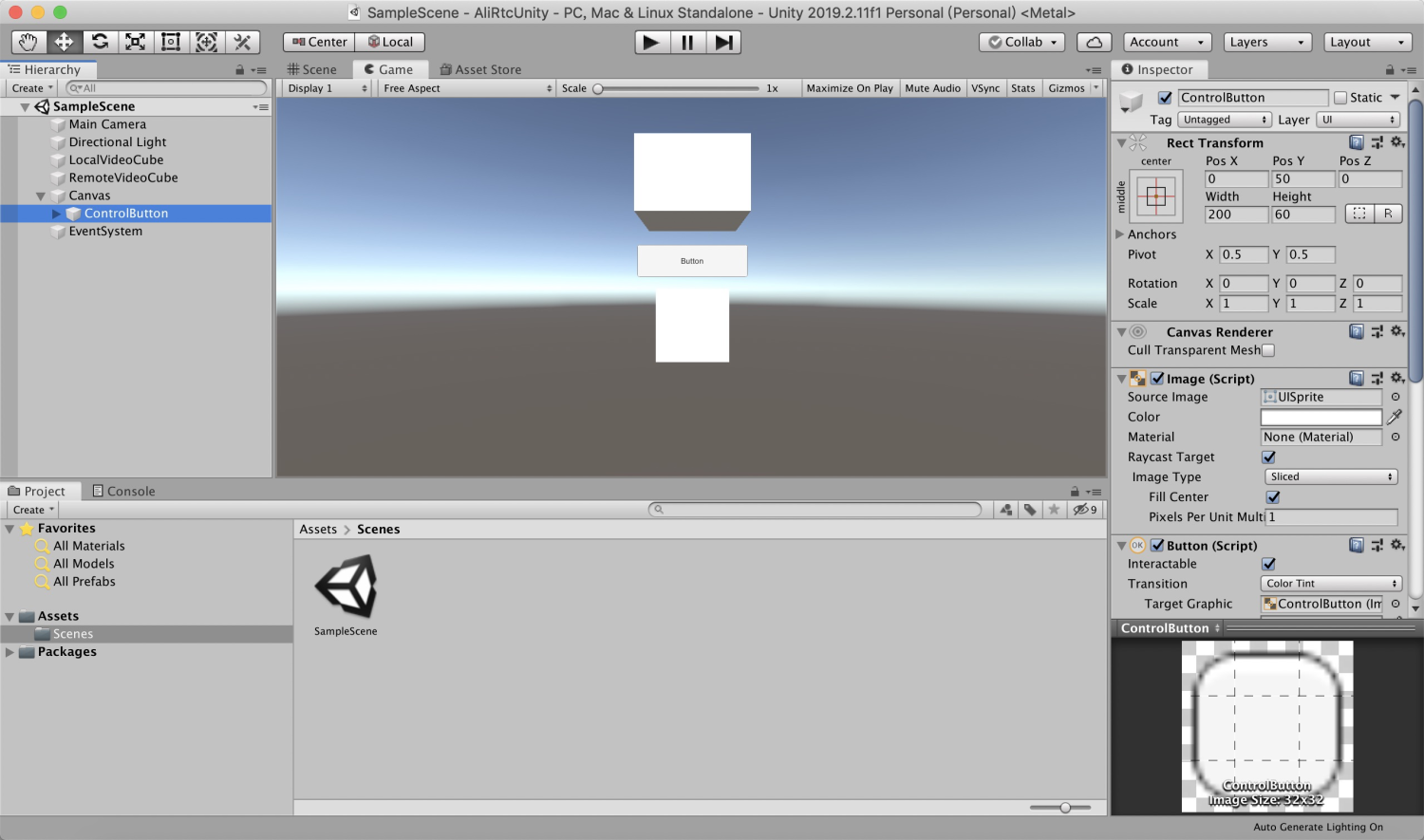

    您可以创建用户界面,以Unity Sample为例,创建本地视频窗口GameObject(LocalVideoCube)和远端视频窗口GameObject(RemoteVideoCube),以及控制按钮ControlButton。

    实现通话1
  2. UI界面保存到/Assets/Scenes/SampleScene.unity
  3. 创建控制音视频通信功能的Home.cs文件,并将该文件添加到主Main Camera,使得Home.cs文件在Main Camera启动时就被加载。
  4. 获取权限(仅Android操作)。
    在UNITY_2018_3_OR_NEWER及以上版本,Android设备需要在Unity中设置主动向用户获取麦克风和相机权限,需要调用CheckPermission主动获取权限。
    private ArrayList permissionList = new ArrayList();
    void Start ()
    {
    #if (UNITY_2018_3_OR_NEWER && UNITY_ANDROID)
        permissionList.Add(Permission.Microphone);
        permissionList.Add(Permission.Camera);
    #endif
    }

    void Update ()
    {
    #if (UNITY_2018_3_OR_NEWER && UNITY_ANDROID)
        CheckPermission();
    #endif

    }

    private void CheckPermission()
    {
    #if (UNITY_2018_3_OR_NEWER && UNITY_ANDROID)
        foreach (string permission in permissionList)
        {
            if (Permission.HasUserAuthorizedPermission(permission))
            {

            }
            else
            {
                Permission.RequestUserPermission(permission);
            }
        }
    #endif
    }

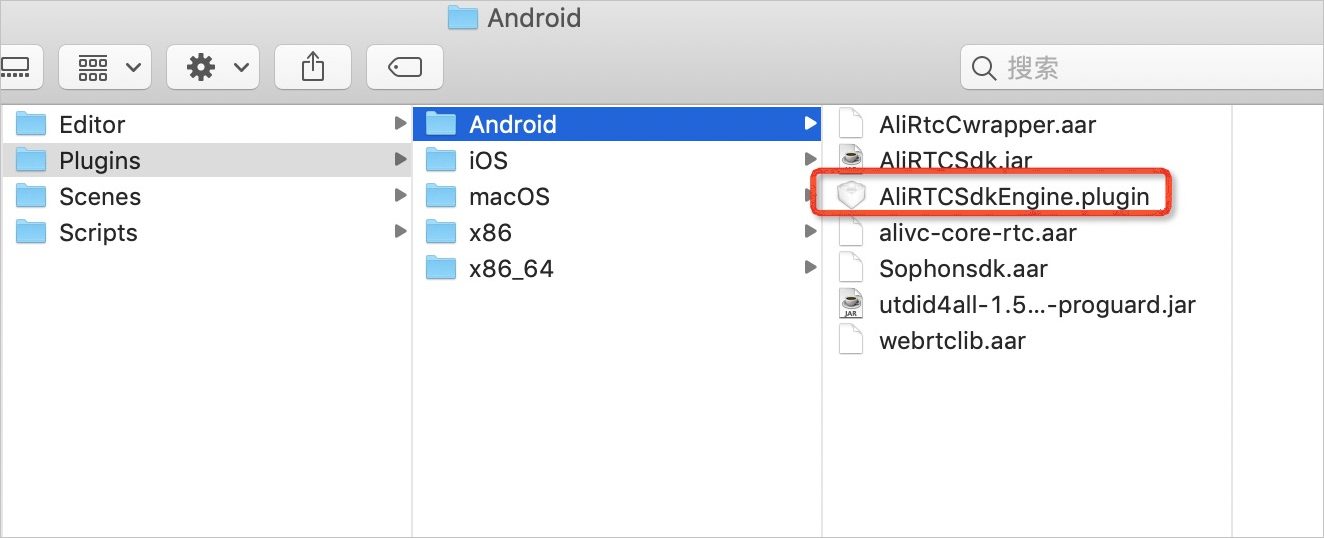

    此外,集成Android平台时,需要AndroidManifest.xml文件和project.properties文件来管理项目权限和项目属性,可以直接拷贝AliRTCSdkEngine.plugin目录到/Assets/Plugins/Android。

    通话2
  5. 初始化IAliRtcEngine。

    执行创建IAliRtcEngine,根据需要注册侦听通知回调,设置自动推流订阅模式。

    string extra = "";
    IAliRtcEngine mRtcEngine = IAliRtcEngine.GetEngine (extra);
    mRtcEngine.OnJoinChannelNotify = onJoinChannelNotify;
    mRtcEngine.OnPublishNotify = onPublishNotify;
    mRtcEngine.OnSubscribeNotify = onSubscribeNotify;
    mRtcEngine.OnRemoteUserOnLineNotify = onRemoteUserOnLineNotify;
    mRtcEngine.OnRemoteUserOffLineNotify = onRemoteUserOffLineNotify;
    mRtcEngine.OnRemoteTrackAvailableNotify = onRemoteTrackAvailableNotify;
    mRtcEngine.OnSubscribeChangedNotify = onSubscribeChangedNotify;
    mRtcEngine.OnLeaveChannelResultNotify = onLeaveChannelResultNotify;
    mRtcEngine.SetAutoPublish(true, true);
  6. 打开本地预览。

    进入频道前需要启动本地视频采集预览显示,获取UI中VideoCube对象,添加VideoDisplaySurface到VideoCube上。

    说明 VideoDisplaySurface是SDK封装用于视频渲染的C#类,任何Unity中GameObject物体上需要显示视频内容,必须要绑定VideoDisplaySurface。
    VideoDisplaySurface主要有以下三个功能:
    • void SetUserId(string uid):设置渲染视频的用户ID,本地uid填空字符串""
    • void SetVideoTrack(AliRTCVideoTrack track):设置视频流类型,有camera(相机流)和screen(共享流)两种,用于区分同一用户ID推送的两种不同的是视频流。
    • void SetEnable(bool enable):控制视频是否显示。

    添加surface后,调用IAliRtcEngine接口设置本地预览和开启预览。

    GameObject go = GameObject.Find("LocalVideoCube");
    VideoDisplaySurface surface = go.GetComponent<VideoDisplaySurface>();
    surface.SetUserId("");
    surface.SetVideoTrack(AliRTCVideoTrack.VIDEO_TRACK_CAMERA);
    surface.SetEnable(true);
    mRtcEngine.SetLocalViewConfig(true);
    mRtcEngine.ConfigExternalVideoRendering(true);
    mRtcEngine.StartPreview();
  7. 获取频道鉴权信息。
    该步骤主要通过和AppServer进行通信,获取进入的频道名称以及对应的鉴权信息,成功获取到的信息需要保存在AliRTCAuthInfo结构中。
  8. 加入频道。
    成功获取到入会鉴权信息后,通过调用接口JoinChannel加入频道,需要传递参数有AliRTCAuthInfo和用户名称。调用加入频道接口后,SDK会通过OnJoinChannelNotify通知回调是否入会成功,参数errorCode为0表示入会成功,其他表示失败。
    mRtcEngine.JoinChannel(authInfo, "userName");

    private void onJoinChannelNotify (int errorCode)
    {
        if (errorCode == 0)
        {
            Debug.Log("加入频道成功");
        }
        else
        {
            Debug.Log("加入频道失败");
        }
    }
  9. 远端用户视频显示。

    订阅远端用户的音视频流相关的回调是onSubscribeChangedNotify,控制远端用户视频的显示在该回调中实现。

    onSubscribeChangedNotify有三个参数:
    • userId表示远端用户ID。
    • audioTrack有mic(麦克风)和none两种类型,none表示当前没有远端音频流。
    • videoTrack有camera、screen、both和none四种类型,分别表示该用户的视频流状态,both表示同时订阅远端用户的camera(相机流)和screen(共享流),none表示当前没有远端视频流。

    在回调中,检查参数videoTrack是否为camera、screen、both三者中的一种,如果是需要使用GameObject对象进行显示,并添加VideoDisplaySurface,如果videoTrack为none,需要控制GameObject对象取消显示。

    private void onSubscribeChangedNotify (string userId, int audioTrack, int videoTrack)
    {
        if (videoTrack == (int)AliRTCVideoTrack.VIDEO_TRACK_CAMERA)
        {
            GameObject go = GameObject.Find("RemoteVideoCube");
            if (!ReferenceEquals(go, null))
            {
                VideoDisplaySurface surface = go.GetComponent<VideoDisplaySurface>();
                surface.SetUserId(userId);
                surface.SetVideoTrack(AliRTCVideoTrack.VIDEO_TRACK_CAMERA);
                surface.SetEnable(true);
            }

        }
        else if (videoTrack == (int)AliRTCVideoTrack.VIDEO_TRACK_NONE)
        {
            GameObject go = GameObject.Find("RemoteVideoCube");
            if (!ReferenceEquals(go, null))
            {
                VideoDisplaySurface surface = go.GetComponent<VideoDisplaySurface>();
                surface.SetEnable(false);
            }

        }
    }
  10. 离开频道。
    结束音视频通话时调用接口LeaveChannel离开频道,离开频道前需要关闭本地预览以及移除远端视频显示。
    mRtcEngine.StopPreview();
    GameObject go = GameObject.Find("LocalVideoCube");
    VideoDisplaySurface surface = go.GetComponent<VideoDisplaySurface>();
    surface.SetEnable(false);
    go = GameObject.Find("RemoteVideoCube");
    surface = go.GetComponent<VideoDisplaySurface>();
    surface.SetEnable(false);
    mRtcEngine.LeaveChannel();
  11. 销毁IAliRtcEngine。

    调用IAliRtcEngine的Destroy方法退出App或者释放内存。

Unity Editor中调试

Unity Editor中调试只需要确保放入macOS或Windows所需的文件或文件夹到/Assets/Plugins目录即可。

工程导出设置

  • Mac平台:

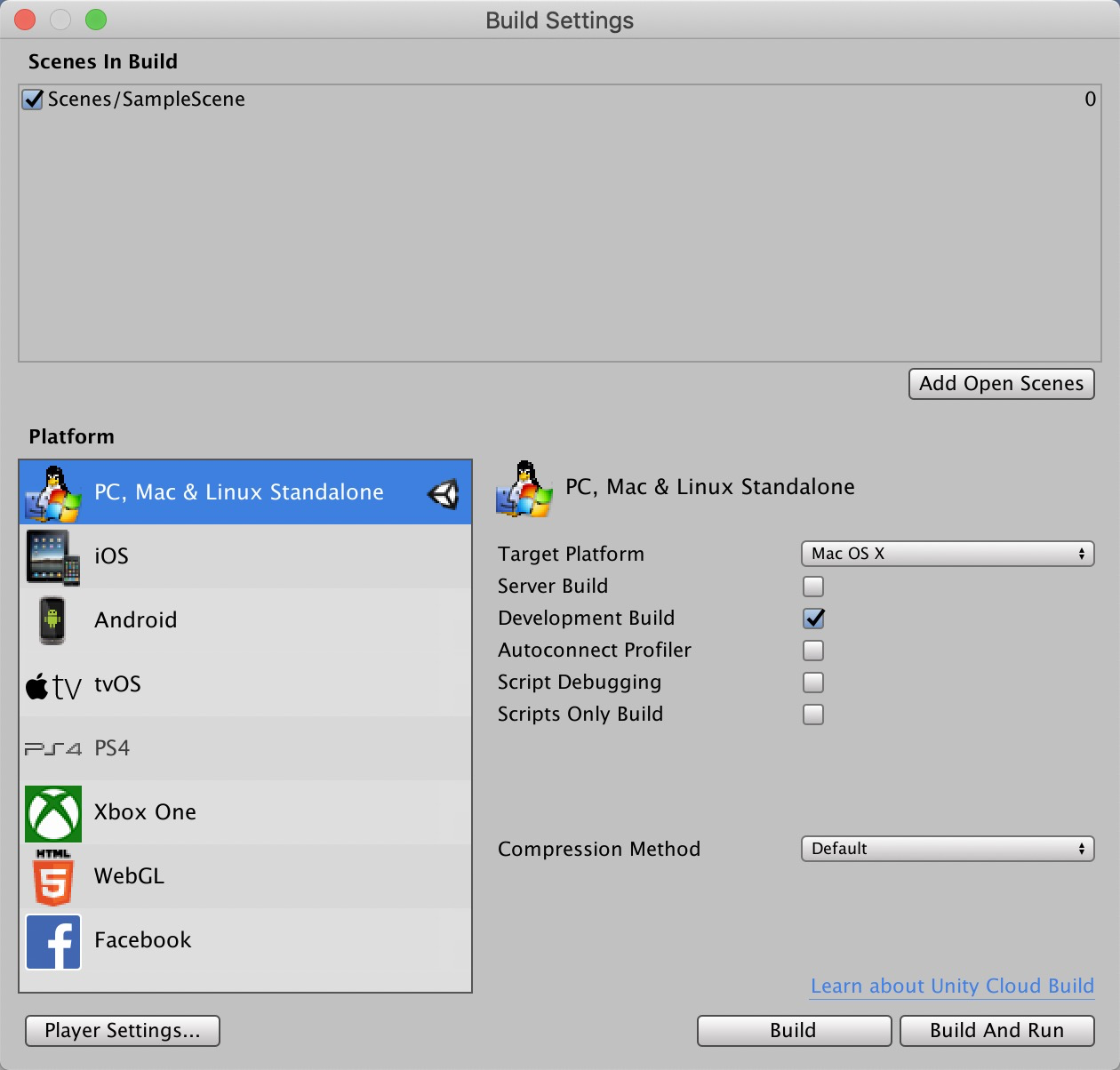

    Unity编译导出Mac平台应用,macOS10.15以下版本无需做额外设置,只需选中Target Platform为Mac OS, 勾上Development Build即可;macOS10.15及以上版本需要选择Player Settings,在Player的Other Settings选项中,将Camera Usage Description文本框中添加open camera字符串,Microphone Usage Description文本框中添加open microphone字符串。

    mac
  • iOS平台:

    设置Graphics APIs为OpenGLES2,去掉多线程渲染Multithreaded Rendering。

    iOS1ios2

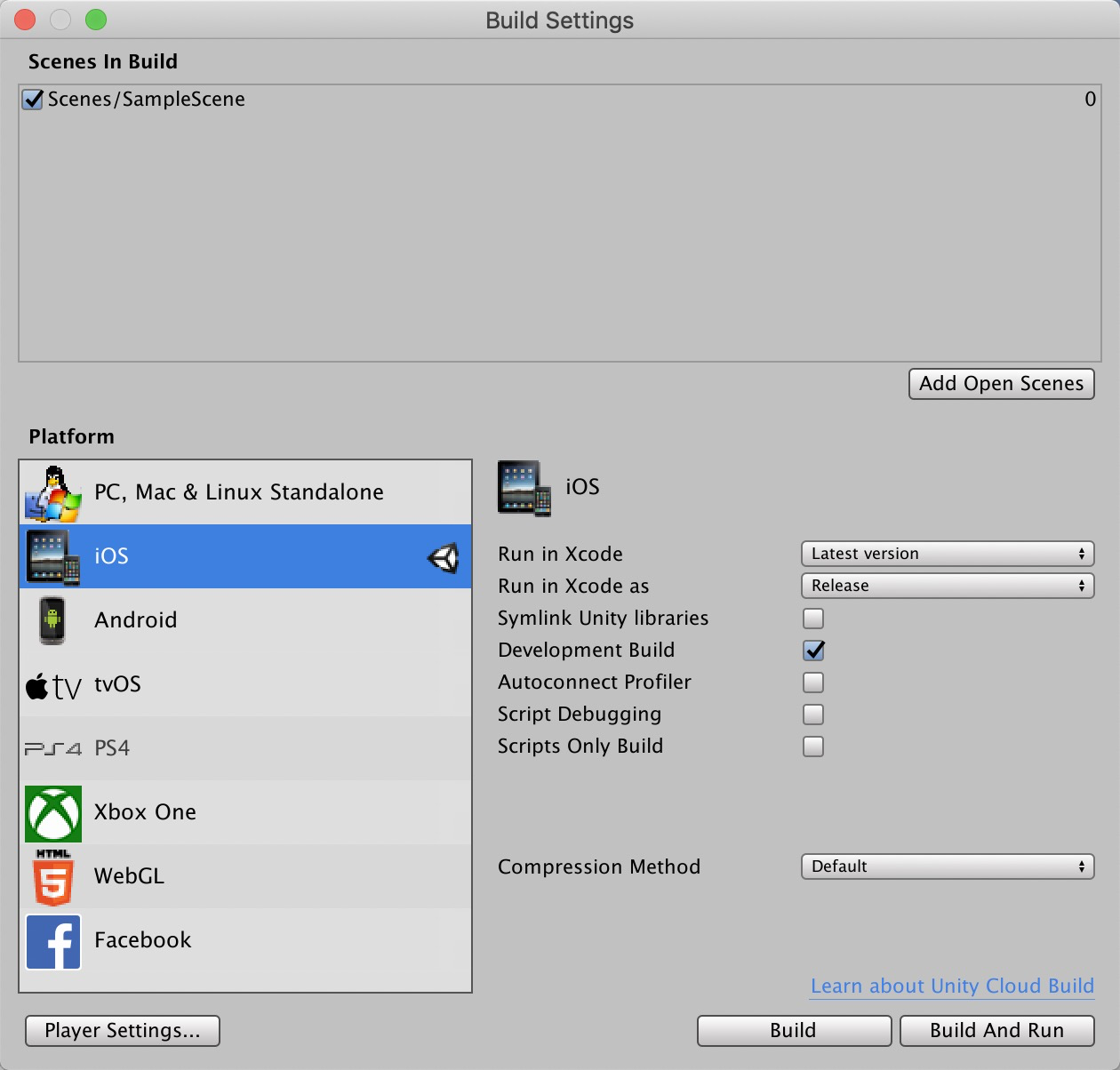

    iOS导出为xcode工程,在xcode工程中需要先关闭bitcode,在info.plist文件中添加麦克风和相机访问,并且在Embed Framework中添加AliRTCSdk.framework,开启background模式,以上设置也可以在Unity打包后处理脚本中添加导出的工程设置。

  • Android平台:

    Android应用导出前,切换到Android Platform,选择Player Settings,在Player的Other Settings选项中,设置Graphics APIS为OpenGLES2,去掉多线程渲染Multithreaded Rendering,Scripting Backend选择IL2CPP。

    Android1Android2

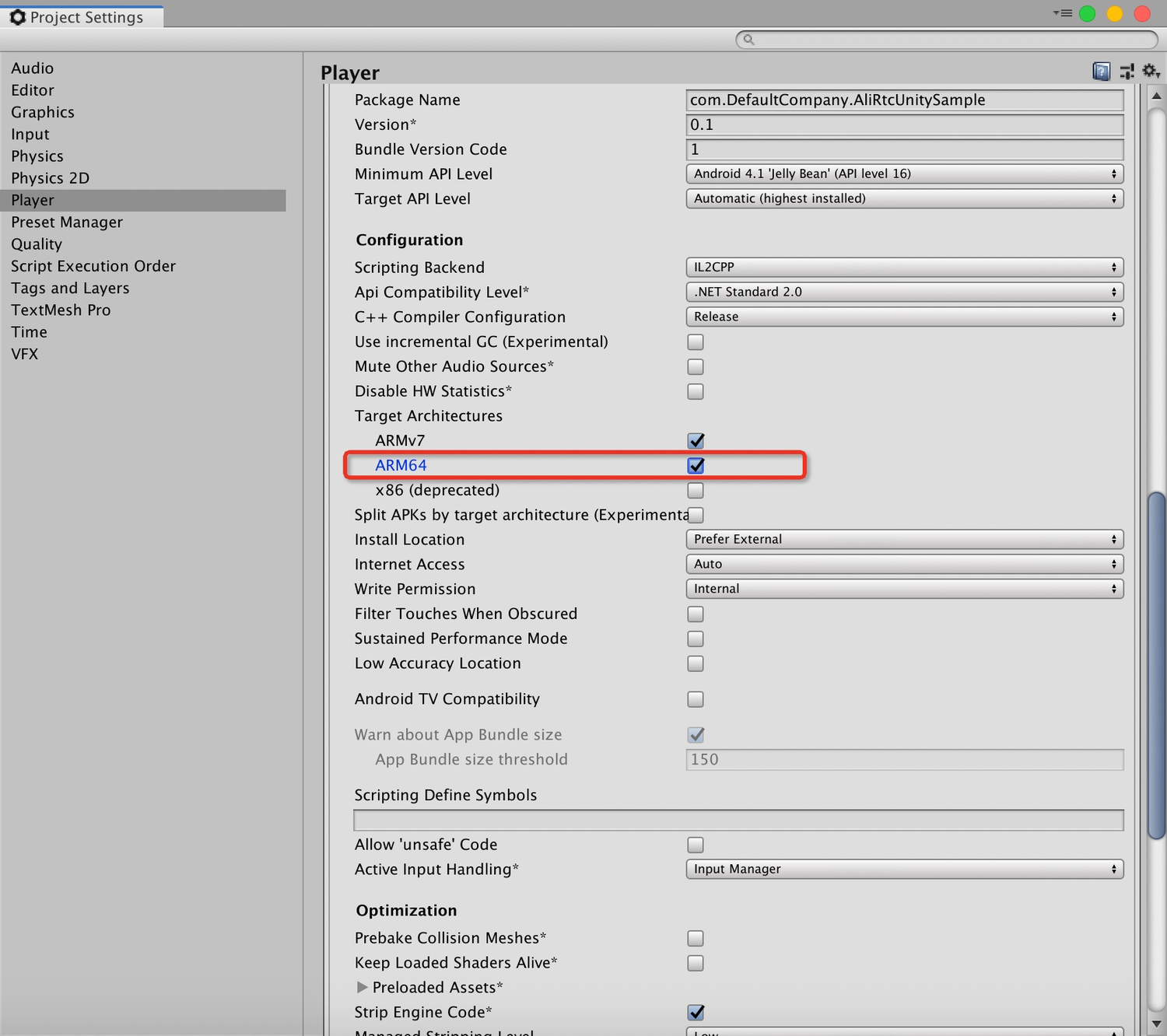

    说明 默认Android打包ARMv7版本,如果打包ARM64版本,需要选中Target Architectures中ARM64选项。

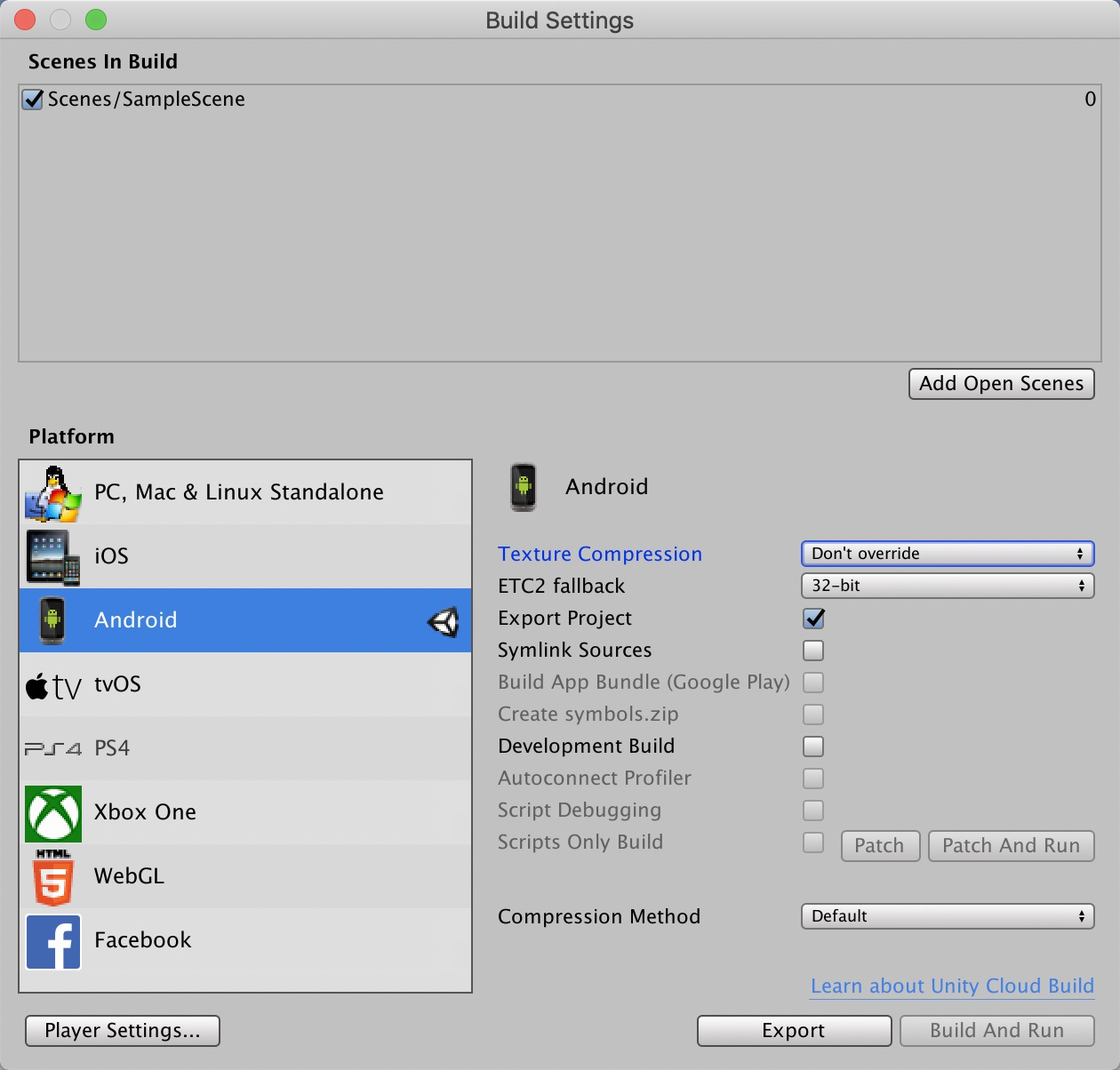

    选中该Export Project后导出目录需要有子级文件夹,例如可导出在以下目录:Aliyun/UnityRTC

    Android3
  • Windows平台:

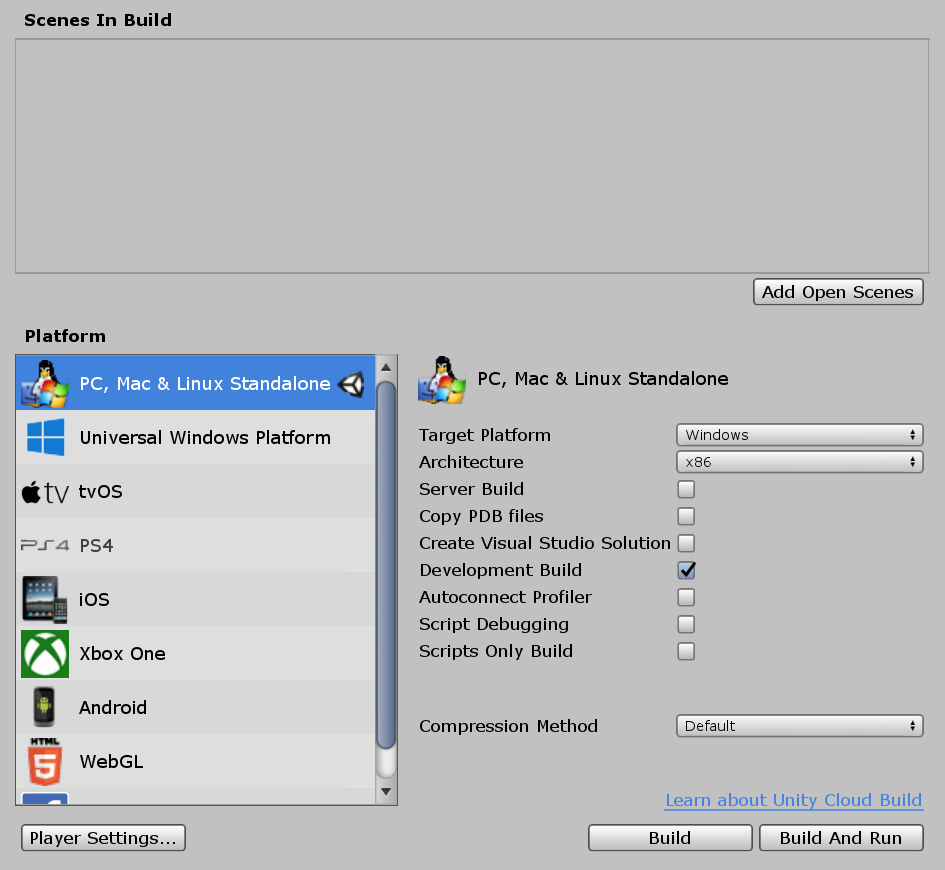

    Windows应用导出前,切换到PC Platform,选择Player Settings,在Player的Scripting Backend选项选中Mono。

    windows
