散点图(v3.x版本)

更新时间:

散点图是使用散点来展示数据的一种图表,支持自定义x轴、y轴以及散点的样式,支持多系列数据配置,支持提示框交互和动画效果展示,适用于展示不同时间下离散数据的差异。本文介绍散点图各配置项的含义。

配置

重要 本文介绍v3.x版本的散点图的配置项,如需查看v3.0以下版本或者v4.0及以上版本,请参见散点图(v3.0以下版本)基本散点图(v4.0及以上版本)
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 图表尺寸:包括组件的宽度和高度,单位为px。可单击锁定长宽比按键图标锁定组件的宽高比,等比例修改组件的宽高。再次单击进行解锁,解锁后宽高比不受限制。
  • 图表位置:包括组件的横坐标纵坐标,单位为px。横坐标为组件左上角距离页面左边界的像素距离,纵坐标为组件左上角距离页面上边界的像素距离。
  • 旋转角度:以组件的中心为中心点,进行旋转,单位为度(°)。
    • 手动输入角度值,控制组件的旋转角度。
    • 拖动圆圈旋转控制图标图标内的黑点,控制组件的旋转角度。
    • 单击左右翻转图标图标,控制组件左右翻转样式。
    • 单击上下翻转图标图标,控制组件上下翻转样式。
  • 不透明度:取值范围为0~1。为0时,图表隐藏;为1时,图表全部显示。默认为1
  • 图表散点图图表面板
    • 边距:图表四个方向与组件边界的距离,单位为px。
      参数说明
      顶部图表顶部与组件上边界的距离。
      底部图表底部与组件下边界的距离。
      左侧图表左侧与组件左边界的距离。
      右侧图表右侧与组件右边界的距离。
    • 空值数据:打开开关,所有空值数据都会显示在y轴值为0对应的散点处。空值数据开启
      空值数据的定义为以下两种:
      • 数据值为0或undefined。
      • 系列中缺失某项数据记录而导致的数据为空。
    • 最多加载:自定义输入数据加载限制数量,系统最多加载您输入的数据记录条数进行布局、绘制与计算,以保证可视化应用展示效果。
    • 图例:图例的样式,可单击眼睛图标图标控制图例的显隐。
      参数说明
      文本设置图例文本的样式,包括文本字体样式、字号大小、字体颜色和字体粗细,参见颜色选择器说明,修改文本颜色。
      布局各图例之间的位置关系。
      • 间距
        • 左右间距:相邻图例之间左右两侧的距离,仅当有多个系列时该配置项才有效。
        • 上下间距:图例与组件上下边界的距离。
      • 位置:图例相对于组件起始坐标的位置,可选顶部居左顶部居中顶部居右底部居左底部居中底部居右
  • 坐标轴:组件坐标轴包括x轴y轴两种。
    • x轴x轴面板
      • x轴可见:打开开关,组件内x轴样式显示可见;关闭开关,组件内x轴样式不可见。
      • 数据种类:x轴标签数据的类型。
        参数说明
        数值型支持整数、浮点数等数值类型的数据。
        类目型支持字符、字符串等类目类型的数据。
        时间型时间类型的数据,需要配置数据格式。
        两边留白x轴两边留空白的距离,取值范围为0~1。
        分割间隔x轴上两个类目数据之间的间隔所占百分比,数值越大,占比越大,取值范围为0~1。
        数据格式数据的显示格式,仅对时间型的数据有效,请参照%Y/%m/%d %H:%M:%S的格式进行配置。
        范围x轴的最小值和最大值的范围值:
        • 最大值:x轴的最大值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。
        • 最小值:x轴的最小值,支持自定义输入。默认为auto,系统会根据数据最大值、最小值以及标签数量自动计算匹配。
        说明 轴标签最小值和最大值默认值是一个时间区间范围,与数据面板中的字段x数据保持一致。当数据面板中数值的内容与配置面板的最大最小值数值区间相冲突,以配置面板中数据范围值为准。
      • 轴标签:x轴标签的样式。
        说明 数据格式与设置格式不统一会导致组件显示异常。
        参数说明
        显示格式期望显示的数据格式,仅对时间型和数值型的数据有效。时间请参照%m/%d%Y%H:%M:%S,整数参照d,浮点参照.1f
        文本x轴标签的文本,包括字体样式、字号大小、字体颜色和字体粗细,参见颜色选择器说明,修改文本颜色。
        轴标签展示x轴标签的展示样式,包括:
        • 角度:x轴标签的角度,可选:水平斜角垂直
        • 数量:x轴标签的数量。
        • 轴单位:x轴标签的单位。
      • 轴线:x轴轴线的样式,可单击眼睛图标图标控制x轴轴线的显隐。

        颜色:x轴轴线的颜色。

      • 网格线:x轴网格线的样式,可单击眼睛图标图标控制x轴网格线的显隐。

        颜色:x轴网格线的颜色。

    • y轴Y轴面板
      • y轴可见:打开开关,组件内y轴样式显示可见;关闭开关,组件内y轴样式不可见。
      • 范围:y轴的最小值和最大值的范围值。
        参数说明
        最小值y轴的最小值,支持自定义输入,也支持系统选择:
        • 0:系统默认最小值为0。
        • 数据最小值:取数据中的最小值。
        • 自动取整:系统根据数据中的最大值、最小值和指标点的个数自动计算。
        最大值y轴的最大值,支持自定义输入,也支持系统选择:
        • 数据最大值:取数据中的最大值。
        • 自动取整:系统根据数据中的最大值、最小值和指标点的个数自动计算。
      • 轴标签:y轴标签的样式,可单击眼睛图标图标控制y轴标签的显隐。
        参数说明
        显示格式y轴标签数值显示格式的样式,可选默认11(整数)11.1(浮点数)11.11(浮点数)
        文本y轴标签文本的字体样式、文字粗细、字号和颜色。
        轴标签展示y轴标签的展示样式,包括:
        • 角度:y轴标签的角度样式,可选水平倾斜垂直三种。
        • 数量:y轴标签的数量。
        • 轴单位:y轴标签的单位。
      • 轴线:y轴轴线的样式,可单击眼睛图标图标控制y轴轴线的显隐。

        颜色:y轴轴线的颜色。

      • 网格线:y轴网格线的样式,可单击眼睛图标图标控制y轴网格线的显隐。

        颜色:y轴网格线的颜色。

  • 系列散点图系列面板
    数据系列:单击右侧的加号图标垃圾桶图标图标,添加或删除一个数据系列。单击横排列图标竖排列图标图标配置多个数据系列的排列样式。
    参数说明
    系列名数据系列的命名,可自定义。为空时,系统会将组件数据中的s字段值作为系列名进行显示。如果不为空,您需要保证数据返回的顺序。
    颜色此系列下散点的颜色。
    描边此系列下的散点描边颜色。
  • 其他
    • 缓动动画:散点图的动画效果样式,可单击眼睛图标图标控制动画效果的开启或关闭。 散点图动画面板
      参数说明
      动画设置缓动效果:动画的缓动效果,系统提供多种常见的动画缓动效果供您选择。
      入场动画组件第一次渲染动画的时长,单位为ms。
      更新动画更新动画时长:组件数据更新时动画持续的时间,单位为ms。
    • 提示框:在预览或发布页面,鼠标悬浮或单击散点时出现的提示框的样式,单击眼睛图标图标可开启或关闭提示框。
      图 1. 提示框面板提示框面板
      图 2. 散点图提示框示例散点图提示框示例
      参数说明
      消失延迟时间当不满足触发条件时,提示框就会消失,此配置项设置提示框消失前延迟的时间,单位为ms。
      触发方式
      • 触发类型:提示框被触发的目标类型,可选,包括数据项坐标轴
      • 触发动作:提示框被触发的动作,可选,包括悬浮点击
      文本样式提示框中文本的样式,包括文字字体样式、文字粗细、字号和颜色。
      背景框样式提示框的背景框样式。
      • 背景色:提示框的背景颜色。
      • 自定义:提示框的宽度和高度,单位为px。单击眼睛图标图标可开启或关闭自义定提示框。
      • 内边距:提示框的内部边距,单位为px。
      • 偏移量
        • 水平偏移量:提示框相对鼠标箭头位置的水平偏移量,单位为px。
        • 垂直偏移量:提示框相对鼠标箭头位置的垂直偏移量,单位为px。
      • 边框
        • 边框粗细:提示框边框的粗细,单位为px。
        • 边框颜色:提示框的边框颜色。

数据

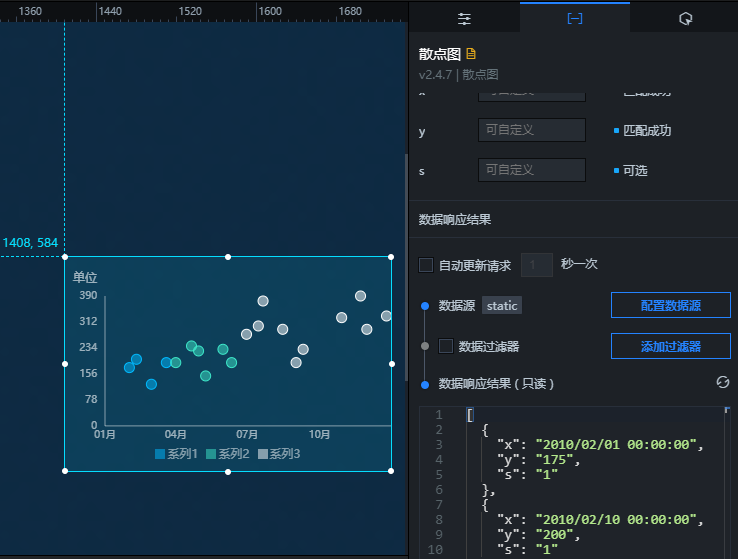

散点图数据面板

上图中的示例JSON代码如下。

[
  {
    "x": "2010/02/01 00:00:00",
    "y": "175",
    "s": "1"
  },
  {
    "x": "2010/02/10 00:00:00",
    "y": "200",
    "s": "1"
  },
  {
    "x": "2010/03/01 00:00:00",
    "y": "125",
    "s": "1"
  },
  {
    "x": "2010/03/20 00:00:00",
    "y": "190",
    "s": "1"
  },
  {
    "x": "2010/04/01 00:00:00",
    "y": "190",
    "s": "2"
  },
  {
    "x": "2010/04/21 00:00:00",
    "y": "240",
    "s": "2"
  },
  {
    "x": "2010/04/30 00:00:00",
    "y": "225",
    "s": "2"
  },
  {
    "x": "2010/05/09 00:00:00",
    "y": "150",
    "s": "2"
  },
  {
    "x": "2010/05/31 00:00:00",
    "y": "230",
    "s": "2"
  },
  {
    "x": "2010/06/11 00:00:00",
    "y": "190",
    "s": "2"
  },
  {
    "x": "2010/06/30 00:00:00",
    "y": "275",
    "s": "3"
  },
  {
    "x": "2010/07/15 00:00:00",
    "y": "300",
    "s": "3"
  },
  {
    "x": "2010/07/21 00:00:00",
    "y": "375",
    "s": "3"
  },
  {
    "x": "2010/08/15 00:00:00",
    "y": "290",
    "s": "3"
  },
  {
    "x": "2010/09/01 00:00:00",
    "y": "190",
    "s": "3"
  },
  {
    "x": "2010/09/10 00:00:00",
    "y": "230",
    "s": "3"
  },
  {
    "x": "2010/10/29 00:00:00",
    "y": "325",
    "s": "3"
  },
  {
    "x": "2010/11/22 00:00:00",
    "y": "390",
    "s": "3"
  },
  {
    "x": "2010/11/30 00:00:00",
    "y": "290",
    "s": "3"
  },
  {
    "x": "2010/12/25 00:00:00",
    "y": "330",
    "s": "3"
  }
]
表 1. 字段说明
字段说明
x每个散点的类目,即x轴的值。该字段类型与格式须与配置项中x轴的标签数据种类与格式保持一致。
y每个散点的值,即y轴的值。
s(可选)系列值,当配置项数据系列系列名为空时,使用该字段值。
表 1. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

选中启用,开启组件交互功能。当单击散点图的散点时,会触发数据请求,抛出回调值,动态加载不同散点的数据。默认抛出数据中的xys值,具体配置请参见组件回调ID配置

蓝图编辑器交互配置

  1. 在画布编辑器页面,右键单击组件,选择导出到蓝图编辑器
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的散点图组件,在画布中可以看到如下图所示的散点图的蓝图编辑器配置参数。散点图蓝图参数
    • 事件
      事件说明
      当散点图接口请求完成时数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
      当点击数据项时当单击散点图的散点时抛出的事件,同时抛出该散点对应的数据项。
    • 动作
      动作说明
      请求散点图接口重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如散点图配置了API数据源为http://api.test,传到请求散点图接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入散点图接口按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      高亮高亮数据项对应的元素。参数示例如下。
      {
        data: {
          x: '上海' //可列举多个高亮条件,类似filter。
        },
        options: {
          style: {
            fill: 'red'
          },
          selectMode: 'single',
          cancelHighlightFirst: true
        }
      }
      取消高亮取消数据项对应元素的高亮。参数示例如下。
      {
        data: {
          x: '上海'
        },
        options: {
          mode: 'single' // 当为single时,多个数据项命中时,只取消一个高亮;当为multiple时,多个数据项命中时,取消所有高亮。
        }
      }
      清空组件清空组件数据,不需要参数。
      更新组件配置动态更新组件的样式配置。需要先在组件的配置面板中,单击复制配置到剪贴板,获取组件配置数据。再根据需要在蓝图编辑器配置页面的数据处理节点中更改对应样式的字段值。
      显示显示组件,不需要参数。
      隐藏隐藏组件,不需要参数。
      切换显隐状态切换组件显示或者隐藏。
      移动将组件移动到指定位置。
          {
            // 移动方式。绝对定位:to,相对定位:by。默认值:to。
              "positionType": "to",
            // 指定位置。x坐标,y坐标。
            "attr": {
              "x": 0,
              "y": 0
            },
            // 动画方式。
            "animation": {
              "enable": false,
              // 动画延时。
              "animationDuration": 1000,
              // 动画曲线。可选值为:linear|easeInOutQuad|easeInOutExpo。
              "animationEasing": "linear"
            }
          }
