飞线层是基础平面地图的子组件,支持独立的样式和数据配置,能够以飞线的形式表现地理位置上两个点之间的OD数据,可以用来展示两地之间的关联信息,如物流、交易等。本文为您介绍飞线层各配置项的含义。

注意 当前为v2.x版本的飞线层子组件指导文档,如需查看该子组件v1.x版本的文档内容详情,请参见飞线层(v1.x版本)
单击子组件管理下方的飞线层,进入配置面板配置飞线层的样式和数据。
说明 如果子组件管理中没有飞线层,说明您还未添加飞线层子组件,请参见地图容器(v2.x版本)进行添加。

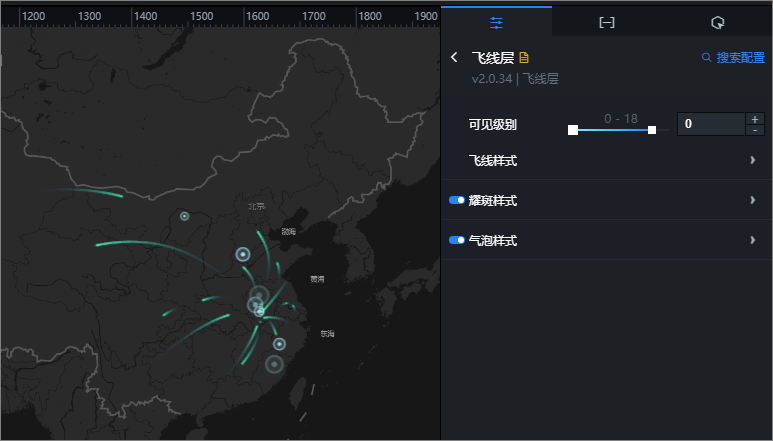

配置

配置
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 可见级别:设置飞线层的可见级别值,当地图缩放到设定的可见级别范围内飞线层可见,级别之外不可见。
  • 飞线样式:设置飞线的起点颜色、终点颜色、飞线渐变和长度等参数。
    参数 说明
    起点颜色 飞线的起点颜色,请参见颜色选择器说明进行修改。
    终点颜色 飞线的终点颜色。
    飞线渐变 飞线首尾渐变的颜色插值,取值范围为1~10。
    飞线长度 飞线的飞行长度,取值范围为10~120。
    飞线粗细 飞线的粗细,取值范围为0~20。
    路径点数 飞线路径的组成点数,取值范围为100~400。
    高度比例 飞线高度比例,取值范围为0.5~5。
    飞出频率 飞线飞出的频率,单位为条数/帧。
    飞行速率 飞线的飞行速率,取值范围为1~10。
  • 耀斑样式:设置飞线耀斑的颜色和大小参数。单击耀斑样式左侧的眼睛图标图标,可控制耀斑样式的显隐。
    参数 说明
    颜色 飞线的耀斑颜色。
    大小 飞线耀斑的大小,取值范围为0~20。
  • 气泡样式:设置飞线气泡的颜色、半径和速率参数。单击气泡样式左侧的眼睛图标图标,可控制气泡样式的显隐。
    参数 说明
    颜色 飞线气泡的颜色。
    半径 飞线气泡的半径,取值范围为0~30。
    速率 飞线气泡的速率,取值范围为0.1~1。

数据

飞线层数据面板v2.x

上图中的示例JSON代码如下。

[
  {
    "from": "116.85059,31.69078",
    "to": "118.69629,36.20882"
  },
  {
    "from": "120.89355,37.09024",
    "to": "116.93848,31.61597"
  },
  {
    "from": "121.28906,29.34388",
    "to": "117.20215,31.12820"
  },
  {
    "from": "118.16895,31.57854",
    "to": "119.79492,32.47270"
  },
  {
    "from": "116.76270,33.35806",
    "to": "116.49902,38.95941"
  },
  {
    "from": "116.41113,30.93992",
    "to": "114.78516,26.58853"
  },
  {
    "from": "115.83984,32.13841",
    "to": "97.47070,37.54458"
  },
  {
    "from": "116.27930,32.36140",
    "to": "114.08203,36.27971"
  },
  {
    "from": "103.66699,25.79989",
    "to": "116.05957,31.54109"
  },
  {
    "from": "112.14844,24.40714",
    "to": "116.71875,33.21112"
  },
  {
    "from": "116.93848,31.65338",
    "to": "118.34473,26.62782"
  },
  {
    "from": "90.70313,42.26105",
    "to": "116.23535,32.32428"
  },
  {
    "from": "116.41113,30.82678",
    "to": "114.87305,36.94989"
  },
  {
    "from": "116.45508,30.78904",
    "to": "118.91602,28.57487"
  },
  {
    "from": "116.01562,40.07807",
    "to": "116.71875,31.69078"
  },
  {
    "from": "116.71875,31.72817",
    "to": "108.45703,40.24599"
  },
  {
    "from": "117.99316,40.84706",
    "to": "116.85059,31.69078"
  },
  {
    "from": "118.30078,36.56260",
    "to": "117.24609,40.97990"
  },
  {
    "from": "119.35547,26.86328",
    "to": "120.41016,32.28713"
  },
  {
    "from": "113.07129,31.42866",
    "to": "106.04004,31.31610"
  },
  {
    "from": "116.85059,31.31610",
    "to": "110.43457,32.76880"
  }
]
表 1. 字段说明
字段 说明
from 飞线起始出发位置的经纬度,经纬度之间用半角逗号分隔。
to 飞线终点结束位置的经纬度,经纬度之间用半角逗号分隔。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源 单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器 数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图子组件管理列表中飞线层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的飞线层组件,在画布中可以看到如下图所示的飞线层的蓝图编辑器配置参数。飞线层蓝图编辑器参数v2.x
    • 事件
      事件 说明
      当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      当数据接口请求失败时 数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
    • 动作
      动作 说明
      请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如飞线层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
