矢量散点层是基础平面地图的子组件,支持独立的样式、数据和交互配置,包括矢量散点层的散点配置、系列配置、弹框样式以及交互配置等,能够以矢量散点的形式表现地理位置上的点数据信息。本文档介绍矢量散点层各配置项的含义,帮助您快速准确地使用矢量散点层子组件。

参见地图容器(v2.x版本)添加矢量散点层子组件,并配置其参数。

配置

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 可见级别:设置矢量散点层的可见级别值,在设定的级别范围内矢量散点层可见,级别之外不可见。
  • 散点配置:设置散点矢量类型、半径、颜色、边线选项等参数。
    • 配置类型:配置矢量散点的类型,包括默认配置数据映射
      • 默认配置
        参数 说明
        矢量类型 设置散点的矢量图标类型,可选择圆形、三角形、矩形、五边形、五角星或六边形。
        散点半径 设置散点半径的大小。
        填充颜色 设置散点的填充颜色。
        边线选项 设置散点边线的颜色和粗细。
      • 数据映射
        参数 说明
        矢量类型 设置散点的矢量图标类型,可选择圆形、三角形、矩形、五边形、五角星或六边形。
        散点半径 设置散点半径的范围值和半径默认值大小。
        填充颜色 设置数据源中value值为最大、最小和空时对应散点的颜色。对于value值介于最大值和最小值之间的散点,系统会根据比例将该散点的颜色设置成最大值颜色到最小值颜色的渐变色。只有配置类型选择数据映射,此选项才会显示。
        边线选项 设置散点边线的颜色和粗细。
    • 系列配置:单击右侧的+号或垃圾桶图标,增加或删除一个系列。 单击横竖排列图标配置多个系列配置的排列样式。
      参数 说明
      类型过滤值 与数据源中的type字段对应,配置您所设置的type值对应散点的样式。
      配置类型 置类型,具体可参见配置下的散点配置类型来配置对应系列的内容。
    • 标注:散点的文字注释。单击标注左侧的眼睛图标,可控制标注的显隐。
      参数 说明
      显示字段 与数据面板中的数据源配合使用,需要与数据中的某个字段名匹配。例如设置为name,那么大屏上的散点标注会显示为name字段的值。
      文本样式 设置标注文字的字体、文字粗细、字号、颜色和阴影色。可参见颜色选择器说明进行修改文本颜色。
      相对位置 标注文字相对于散点的位置,包括中心顶部底部左侧右侧
    • 弹框:在预览或发布页面,单击散点出现的弹框样式。单击弹框左侧的眼睛图标,可控制弹框的显隐。
      说明 开启弹窗功能需要先设置info字段。
      • info字段:单击开关,开启info字段,设置info字段作为弹窗内容,该字段支持配置html标签;如果关闭info字段开关,则兼容namevalue字段内容作为弹窗内容。
      • 事件类型:选择通过点击鼠标移入事件作为弹框显示的类型。
      • 配置选项:弹框样式的配置项内容,可选择父容器默认自定义配置
        • 父容器默认:系统自带的默认样式。
        • 自定义配置:自定义配置弹框的文本样式、行高比例、圆角半径等参数。
          参数 说明
          文本样式 设置弹框内文本的字体、文字粗细、字号、颜色和阴影色,可参见颜色选择器说明进行颜色修改。
          行高比例 设置弹框格式的行高比例值。
          圆角半径 设置弹框的圆角半径值,数值越大圆角越圆。
          外边距 设置弹框内文本与弹框四边的距离。
          背景色 设置弹框的背景色。
          关闭按钮 设置关闭弹框按钮的颜色、大小、按钮离顶部的距离和离右侧的距离。
    • 交互配置

      悬停样式:设置鼠标悬停时,图标悬停大小相对原始大小的比例值。单击悬停样式左侧眼睛图标,可控制悬停交互功能的开启或关闭。

数据

  • 数据接口数据接口面板
    表 1. 字段说明
    字段 说明
    type (可选)多系列配置,与配置面板的系列配置配合使用,来配置散点的类型。
    说明 没有配置系列值或者不在系列值之内的数据点,会使用配置面板中的散点配置中的配置类型进行渲染。
    vectorType (可选)散点的矢量类型。
    lat 散点的纬度。
    lng 散点的经度。
    info (可选)单击散点,出现的弹窗信息内容。
    value (可选)散点数据映射,与配置面板中散点配置数据映射的最大值、最小值和无数据置项配合使用,来设置散点的颜色和大小。
    name (可选)散点的标注名称,可以用于显示点位标注,与配置面板中的标注内的显示字段对应,来设置特定散点的标注信息样式。
  • 映射数据接口映射数据接口面板
    表 2. 字段说明
    字段 说明
    type (可选)多系列配置,与配置面板的系列配置配合使用,来配置散点的类型。
    说明 没有配置系列值或者不在系列值之内的数据点,会使用配置面板中的散点配置中的配置类型进行渲染。
    vectorType (可选)散点的矢量类型。
    isDataBind 散点是否开启数据映射。
    defaultStyle 散点的默认样式。
    dataBindStyle 散点数据映射样式。
表 3. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标,实时查看数据响应结果。

交互

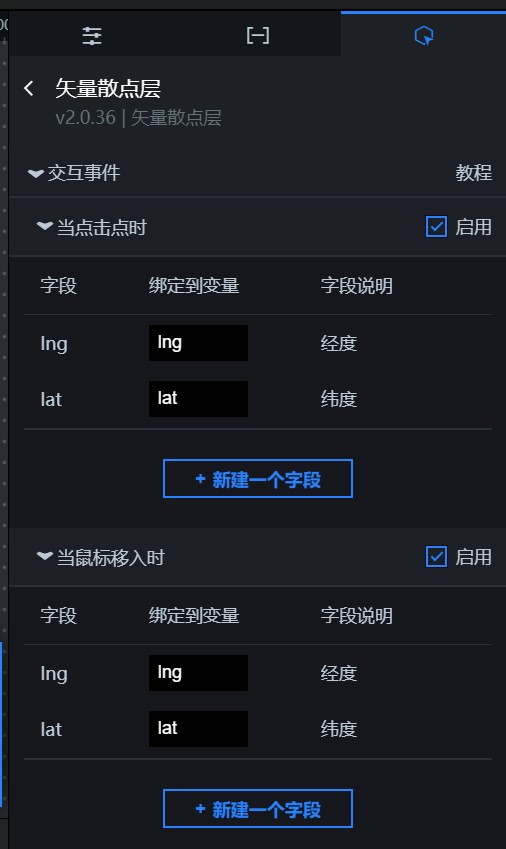

矢量散点层交互面板 v2.x
表 4. 交互说明
交互 说明
当点击点时 勾选启用,开启组件交互功能。矢量散点层子组件拥有交互配置,当单击某个散点时抛出回调值,默认抛出数据中的lnglat字段。具体配置请参见组件回调ID配置
当鼠标移入时 勾选启用,开启组件交互功能。矢量散点层子组件拥有交互配置,当鼠标移动到某个散点位置处时抛出回调值,默认抛出数据中的lnglat字段。具体配置请参见组件回调ID配置

蓝图编辑器交互配置

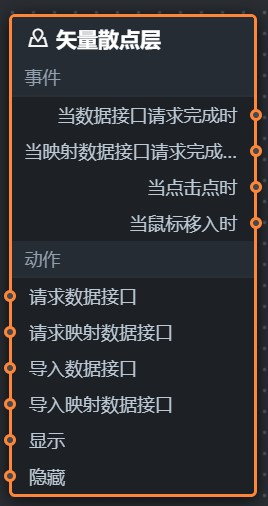

在大屏编辑器页面中,单击基础平面地图子组件管理列表中矢量散点层右侧的导出到蓝图编辑器按键。单击页面左上角的蓝图编辑器图标,切换进入蓝图编辑器配置页面。单击导入节点栏内的矢量散点层组件即可在画布中看到如下图所示的矢量散点层的蓝图编辑器配置参数。矢量散点层蓝图参数v2.x
  • 事件
    事件 说明
    当数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
    当映射数据接口请求完成时 映射数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例
    当点击点时 当单击矢量散点层的散点时抛出的事件,同时抛出该散点对应的经纬度数据项。
    当鼠标移入时 当鼠标移动到矢量散点层的散点时抛出的事件,同时抛出该散点对应的经纬度数据项。
  • 动作
    动作 说明
    请求数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如矢量散点层配置了API数据源为http://api.test,传到请求数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
    请求映射数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如矢量散点层配置了API数据源为http://api.test,传到请求映射数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
    导入数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
    导入映射数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
    显示 显示组件,不需要参数。
    隐藏 隐藏组件,不需要参数。
