图片背景层是基础平面地图的子组件,能够使用自定义的图片URL地址来设置基础平面地图的背景。与底图层不同的是,图片背景层使用的是本地或远程服务器上的图片,而底图层使用的是瓦片地址,两者可以配合使用。本文介绍图片背景层各配置项的含义。

注意 当前为v2.x版本的图片背景层子组件指导文档,如需查看该子组件v1.x版本的文档内容详情,请参见背景层(v1.x版本)
单击子组件管理下方的图片背景层,进入配置面板配置图片背景层的样式和数据。
说明 如果子组件管理中没有图片背景层,说明您还未添加图片背景层子组件,请参见地图容器(v2.x版本)进行添加。

配置

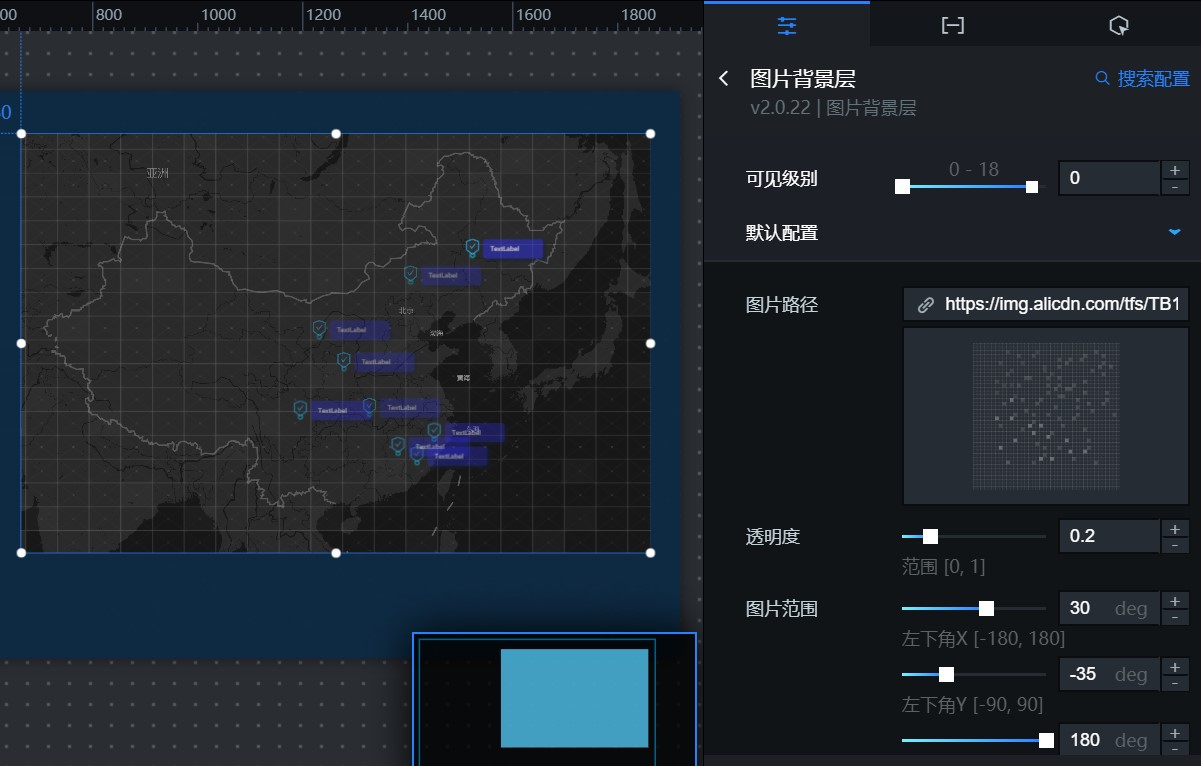

图片背景层配置面板v2.x
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 可见级别:设置图片背景层的可见级别值,在设定的级别范围内可见,级别之外不可见。
  • 默认配置:设置默认配置下的图片路径、透明度和图片范围等参数。
    参数 说明
    图片路径 图片路径区域
    • 鼠标移动到图片位置,单击删除可删除当前图片,然后单击图片区域或者拖动本地图片到区域内即可添加一个背景图。
    • 鼠标移动到图片位置,单击更改可重新上传本地图片。
    • 您也可以输入图片的URL地址,将远程服务器上的图片作为背景图。

    对于固定缩放等级的可视化应用设计需求,用户可以自己设计地图背景,作为地图底图,增强地图美感。

    透明度 图片背景层的透明度,范围为0~1。
    图片范围 可以通过左下角和右上角的X、Y坐标,来调整图片背景层的位置。其中X坐标的取值范围为[-180,180],Y坐标的取值范围为[-90,90]。
    注意
    • 在图片背景层配置面板内,仅支持配置一张背景图。
    • 当数据面板内有配置图片数据,配置面板内设置的图片参数就不生效。
    • 如果您只需要配置一张背景图,可以选择在配置面板直接添加并设置图片相关参数,也可以选择在数据面板添加图片对应的字段数据来配置背景图,两种方式选其一即可。
    • 如果您需要配置多张背景图,则必须通过在数据面板内添加多张图片对应的字段数据来实现。

数据

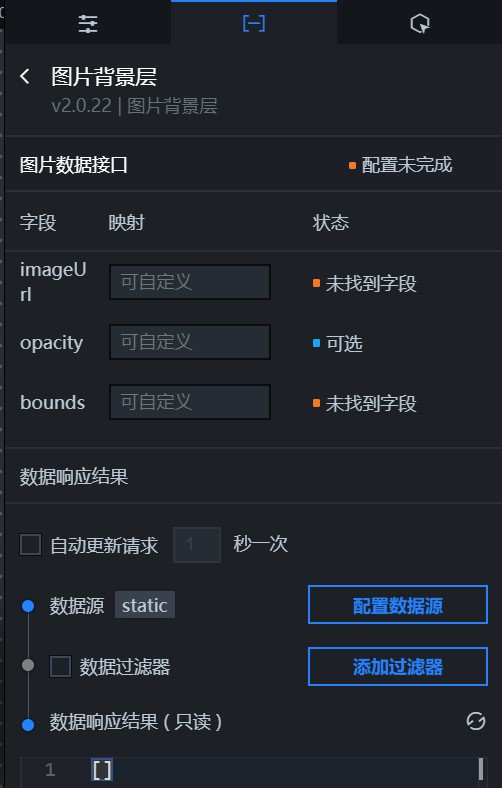

图片背景层数据面板
表 1. 字段说明
字段 说明
imageUrl (可选)图片的URL地址。
opacity (可选)图片的透明度值。
bounds (可选)图片范围值。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图子组件管理列表中底图层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的底图层组件,在画布中可以看到如下图所示的底图层的蓝图编辑器配置参数。图片背景层蓝图参数
    • 事件

      当图片数据接口请求完成时:图片数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例

    • 动作
      动作 说明
      请求图片数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如图片背景层配置了API数据源为http://api.test,传到请求图片数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入图片数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
