底图层也叫地图瓦片层,是基础平面地图的子组件,能够使用自定义的瓦片服务来设置基础平面地图的背景。支持独立的样式和数据配置,包括底图层的瓦片类型或地址、颜色、滤镜等。本文介绍底图层各配置项的含义。

注意 当前为v2.x版本的底图层子组件指导文档,如需查看该子组件v1.x版本的文档内容详情,请参见 底图层(v1.x版本)
单击 子组件管理下方的 底图层,进入配置面板配置 底图层的样式和数据。
说明 如果 子组件管理中没有 底图层,说明您还未添加 底图层子组件,请参见 地图容器(v2.x版本)进行添加。

配置

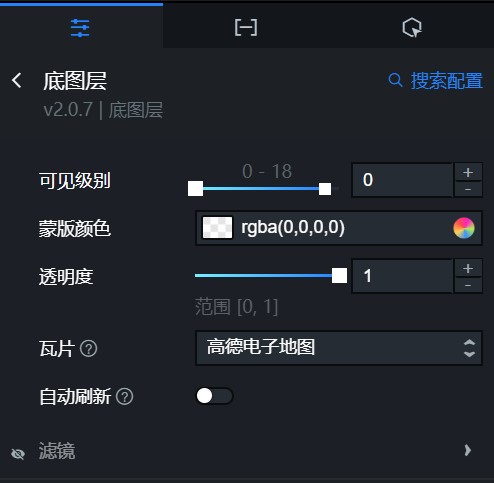

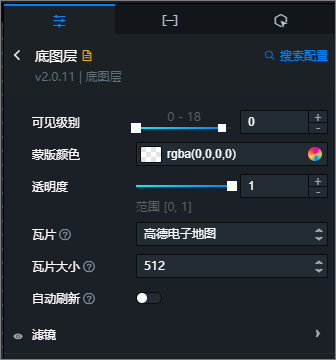

底图层V2.x配置面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 可见级别:设置底图层的可见级别值,在设定的级别范围内底图层可见,级别之外不可见。
  • 蒙版颜色:底图层的蒙版颜色,请参见颜色选择器说明进行修改。
  • 透明度:底图层的透明度,范围为0~1。
  • 瓦片:瓦片服务类型,下拉列表中可选高德电子地图高德卫星图。如果您想使用其他瓦片服务,可以直接输入瓦片地址,按Enter键确定。DataV支持接入的地图瓦片服务如下表所示。
    地图类型 瓦片服务类型 瓦片地址
    高德地图 高德电子地图 http://webst02.is.autonavi.com/appmaptile?style=7&x={x}&y={y}&z={z}
    高德卫星图 http://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}
    高德卫星图(路网、注记) http://webst02.is.autonavi.com/appmaptile?style=8&x={x}&y={y}&z={z}
    天地图 天地图_矢量切片 https://t1.tianditu.gov.cn/DataServer?T=vec_w&x={x}&y={y}&l={z}&tk=您的密钥
    天地图_矢量切片_注记 https://t1.tianditu.gov.cn/DataServer?T=cva_w&x={x}&y={y}&l={z}&tk=您的密钥
    天地图_影像 https://t5.tianditu.gov.cn/DataServer?T=img_w&x={x}&y={y}&l={z}&tk=您的密钥
    天地图_影像_边界路网 https://t3.tianditu.gov.cn/DataServer?T=ibo_w&x={x}&y={y}&l={z}&tk=您的密钥
    天地图_影像_注记 https://t3.tianditu.gov.cn/DataServer?T=cia_w&x={x}&y={y}&l={z}&tk=您的密钥
    注意 如果您使用的是天地图瓦片服务,需要在原有瓦片获取的请求参数中添加您的授权参数信息。您先在天地图API网站控制台免费申请注册开发许可(Key),详细请参见 天地图应用开发许可申请说明
    图 1. 添加天地图瓦片示例
    添加天地图瓦片示例
  • 瓦片大小:可选256512两种规格。默认情况下此选项无需修改,特殊情况下请参照您瓦片服务输出瓦片大小进行修改。
  • 缩放偏移:拖动滑块调整底图层缩放f偏移的值,取值范围为-10~10。仅在父容器使用自定义坐标系时才会生效,默认值为0。
  • TMS:打开开关,底图层内容遵循TMS协议;关闭开关,底图层内容不遵循TMS协议。
  • 自动刷新:打开开关,系统会按照您设置的刷新间隔时间,自动刷新瓦片数据。
    说明 当您使用的瓦片服务为高德热力或高德实时路况时,需开启此选项,用来自动刷新获取最新的瓦片数据。

    刷新间隔:瓦片自动刷新的时间间隔,单位为分钟。

  • 滤镜:单击左侧开关图标图标,即可开启滤镜配置。开启后,可以为底图层添加滤镜效果,可设置滤镜的亮度对比度灰度色相反转饱和度墨度

数据

此组件不需要配置数据。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图子组件管理列表中底图层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的底图层组件,在画布中可以看到如下图所示的底图层的蓝图编辑器配置参数。底图层蓝图编辑器参数v2.x
    • 事件:无。
    • 动作
      动作 说明
      设置瓦片路径 设置瓦片的路径,动作传入数据为object类型。参考数据示例如下。
      {
        "tileUrl": ""  //瓦片路径需要设置x,y,z参数
      }
      显示 显示组件,不需要参数。
      隐藏 隐藏组件,不需要参数。
