点聚合层是基础平面地图的子组件,支持独立的样式、数据和交互配置,包括图标配置、与安全配置和弹框样式等,点聚合缩放到单个散点的时候,能够以散点的形式表现地理位置上的点数据信息。本文介绍点聚合层各配置项的含义。

注意 当前为v1.x版本的点聚合层子组件指导文档,如需查看该子组件v2.x版本的文档内容详情,请参见 点聚合层(v2.x版本)
单击 子组件管理下方的 点聚合层,进入配置面板配置 点聚合层的样式和数据。
说明 如果 子组件管理中没有 点聚合层,说明您还未添加 点聚合层子组件,请参见 地图容器(v1.x版本)进行添加。

配置

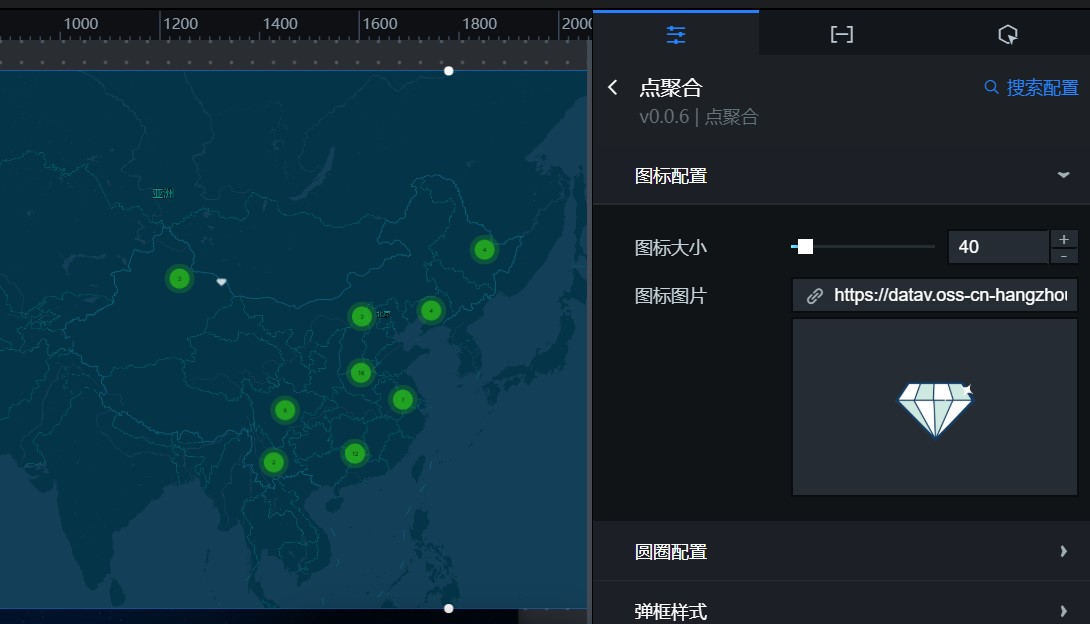

点聚合层配置面板V1.x
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置对话框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 图标配置:设置散点的图标大小、图片样式等参数。
    参数 说明
    图标大小 设置图标的大小。
    图标图片 图标图片区域
    • 鼠标移动到图片位置,单击删除可删除当前图片,然后单击图片区域或者拖动本地图片到区域内即可添加一个图标样式图。
    • 鼠标移动到图片位置,单击更改可重新上传本地图片。
    • 您也可以输入图片的URL地址,将远程服务器上的图片作为图标图片。
  • 圆圈配置:设置点聚合圆圈的内外圈的半径和颜色等参数。
    参数 说明
    内圈半径 设置聚合内圈的半径大小。
    内圈颜色 设置聚合内圈的颜色。请参见颜色选择器说明进行颜色修改。
    外圈半径 设置聚合外圈的半径大小。
    外圈颜色 设置聚合外圈的颜色。请参见颜色选择器说明进行颜色修改。
  • 弹框样式:在预览或发布页面,单击散点的图标出现的弹框样式。
    说明 开启弹窗功能需要先设置 info字段。
    参数 说明
    字号 设置弹框内文本的字号大小。
    字体颜色 设置弹框内文本的颜色,请参见颜色选择器说明进行修改。
    字体粗细 设置弹框内文本的字体粗细。
    字体 设置弹框内文本的字体。

数据

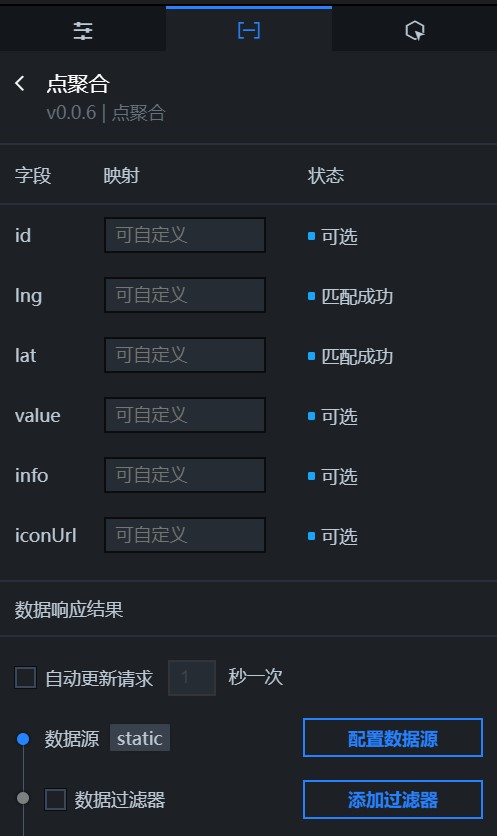

点聚合层数据面板V1.X
表 1. 字段说明
字段 说明
id 散点的编号。
lng 散点的经度。
lat 散点的纬度。
value (可选)散点的数据映射值。
info (可选)单击散点,出现的弹窗信息内容。
iconUrl (可选)自定义图标的URL地址。
表 2. 配置项说明
配置项 说明
受控模式 打开开关,组件初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。
自动更新请求 选中后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新数据图标,实时查看数据响应结果。

交互

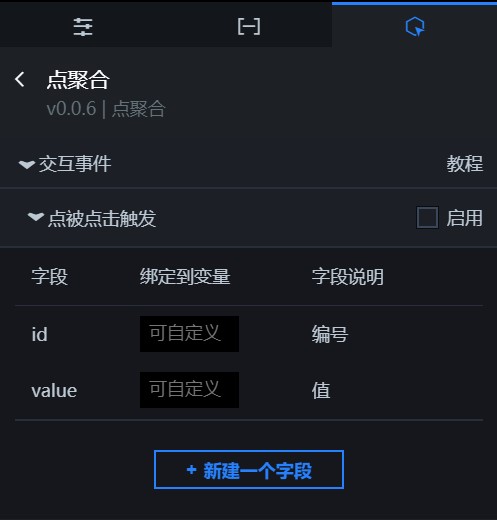

点聚合层交互面板V1.X

点被点击触发:选中启用,开启组件交互功能。点聚合层子组件拥有交互配置,当单击某个散点时抛出回调值,默认抛出数据中的idvalue字段。具体配置请参见组件回调ID配置

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击基础平面地图子组件管理列表中点聚合层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的点聚合层组件,在画布中可以看到如下图所示的点聚合层的蓝图编辑器配置参数。点聚合层蓝图参数V1.x
    • 事件
      事件 说明
      当散点数据接口请求完成时 数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据请参见上文的数据示例
      点被点击触发 当单击点聚合层的散点时抛出的事件,同时抛出该散点对应的数据项。
    • 动作
      动作 说明
      请求散点数据接口 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。例如点聚合层配置了API数据源为http://api.test,传到请求散点数据接口动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入散点数据接口 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据请参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
