物联网应用开发(IoT Studio)提供了三方组件功能。三方组件是由第三方开发者开发个人组件后,以组件包的方式上传到IoT Studio平台后提供给所有开发者使用的组件。下文主要介绍三方组件的上线、开通及其使用方法。

上线流程

三方组件在IoT Studio平台的上线使用流程:

  1. 上传组件包:第三方开发者将个人开发组件以组件包的方式上传到IoT Studio平台。

    有关个人组件开发和公开组件包的详细内容请参见组件开发

  2. 审核组件包:IoT Studio平台管理员开始审核测试组件包内各组件的功能特性、源码文件和应用安全性等。
  3. 审核通过:IoT Studio平台管理员确认组件包可以在IoT Studio平台上线。
  4. 上线使用:三方组件显示在IoT Studio组件列表中提供给所有开发者使用。具体使用方法请参见下文的开通使用
说明
  • 三方组件的维护和升级由开发者本人负责。
  • 组件包内各组件更新或升级后,必须执行以上流程进行再次审核通过,开发者们才能在IoT Studio平台看到并使用新的组件。

开通使用

IoT Studio目前支持的三方组件是变配电组件,后续会持续更新更多第三方开发者开发的组件,期待您的关注和使用。

下文以变配电组件为例介绍三方组件的开通和使用操作。

  1. 登录物联网平台控制台,在左侧导航栏选择IoT Studio > 应用开发
  2. 应用开发最近开发模块,找到目标Web应用,单击操作栏编辑编辑Web应用
  3. 在Web可视化应用的编辑页面最左侧,选择组件功能按钮,并在组件类型下拉列表中单击目标三方组件名称,例如:变配电组件变配电组件
  4. 在变配电组件的组件列表上方,单击开通试用
    说明 未开通变配电组件的试用权限前,组件列表中显示开发者版本号描述信息,且各组件显示灰色(表示不可用),鼠标移动到组件上,可查看组件的描述信息。
    开通

开通试用成功后,即可支持拖拽变配电组件到画布中配置使用。

说明
  • 开通变配电组件的试用权限后,组件列表中仅显示开发者信息。

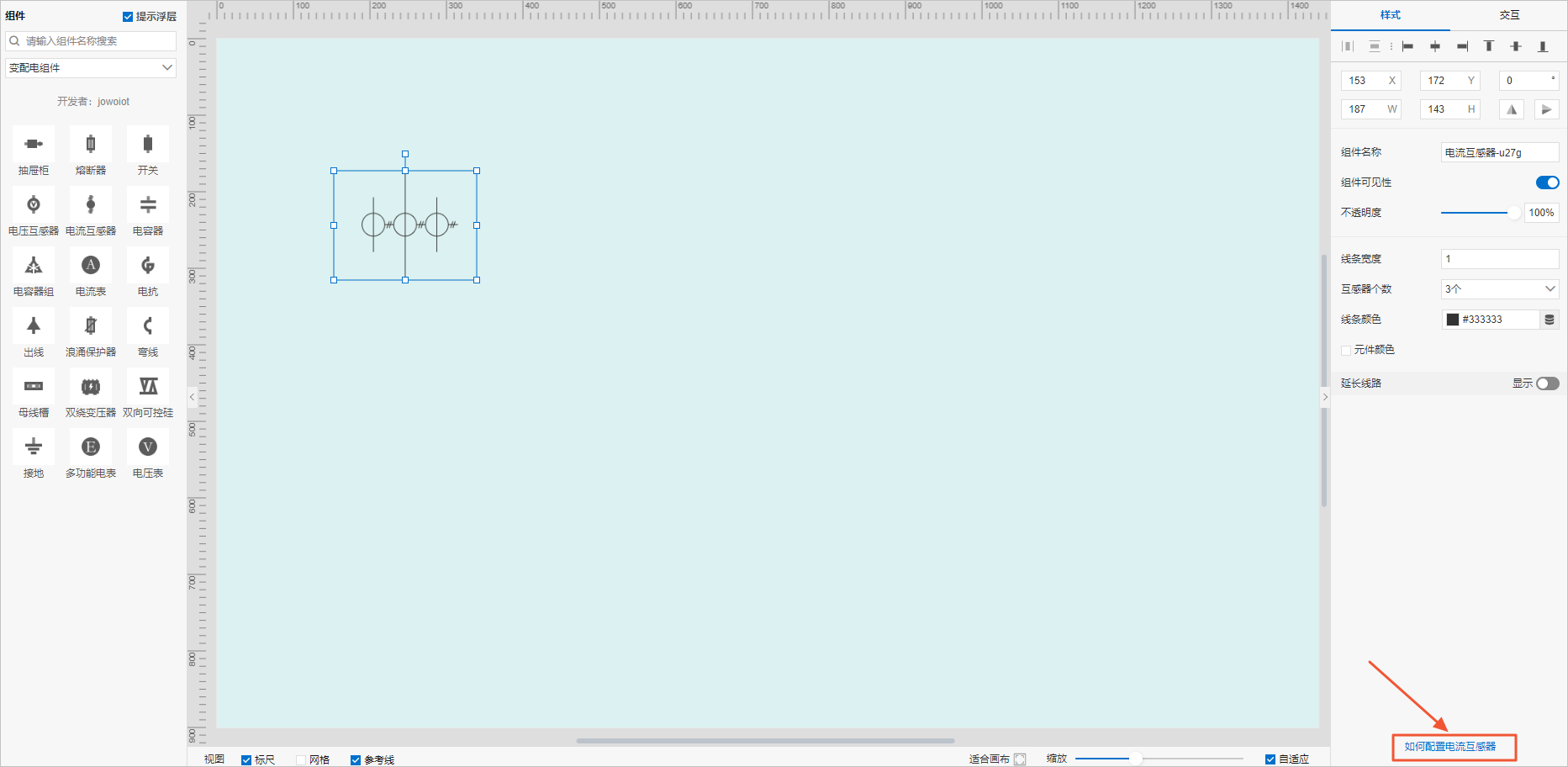

  • 您可在组件右侧配置面板下方,单击组件对应的帮助文档链接,查看组件配置方法。
使用变配电组件

变配电组件

变配电组件是一种电气符号,用于满足电路接线图的拼装,主要包括开关、熔断器、抽屉柜在内的18个组件。

  • 接地:接地
  • 开关:开关
  • 电容器:电容器
  • 电容器组:电容器组
  • 电抗:电抗
  • 电压表:电压表
  • 电流表:电流表
  • 多功能电表:多功能表
  • 双向可控硅:双向可控硅
  • 双绕组变压器:双绕组变压器
  • 熔断器:熔断器
  • 母线槽:母线槽
  • 浪涌保护器:浪涌保护器
  • 电压互感器:电压互感器
  • 电流互感器:电流互感器
  • 抽屉柜:抽屉柜
  • 弯线:弯线
  • 出线:出线

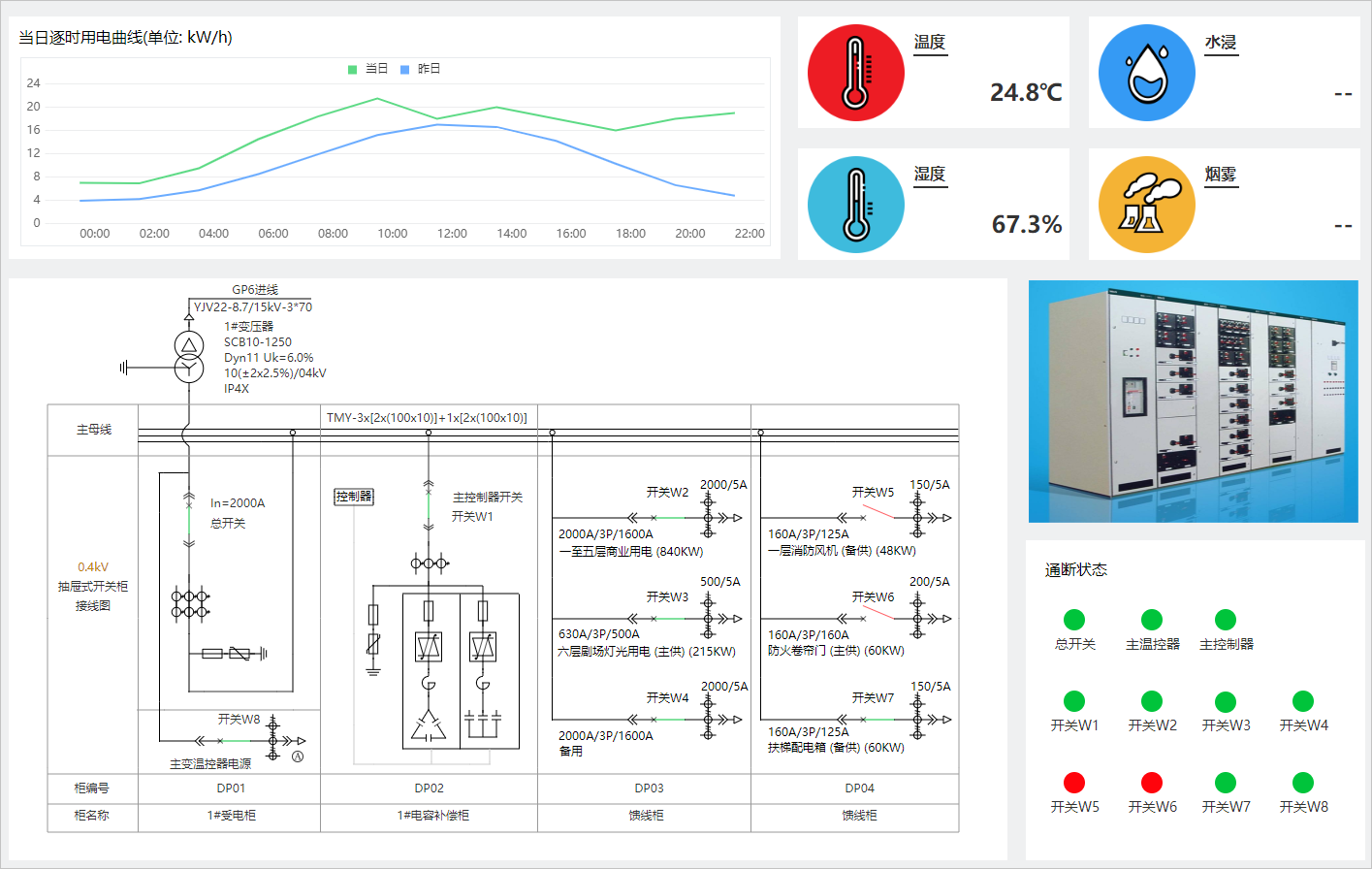

变配电组件可帮助您快速搭建配电场所的监控系统。效果图如下:

配电组件效果
