散点层

更新时间:

本文介绍散点层的图标样式和各配置项的含义。

图表样式

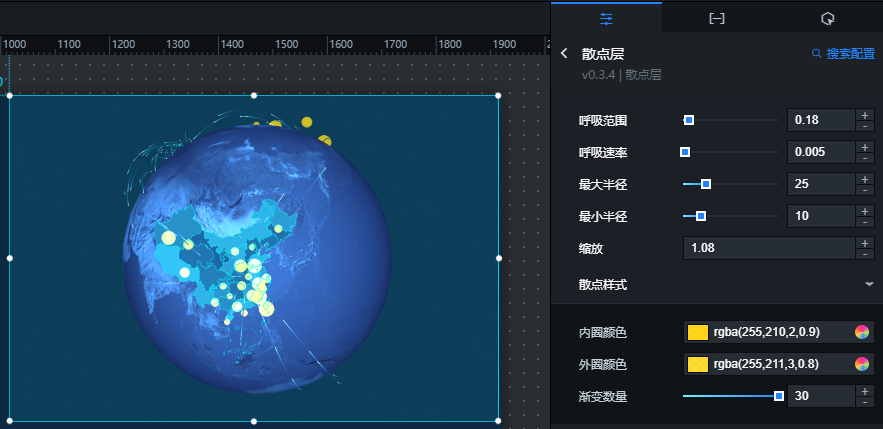

散点层是3D球形地图的子组件,支持独立的样式和数据配置,包括散点的大小、颜色以及经纬度等,能够以散点的形式表现地理位置上的点数据信息。image

配置面板

  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置面板中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索资产配置
  • 呼吸范围:散点层渐变的范围大小,取值范围为0~3。

  • 呼吸速率:散点层渐变的速度频率,取值范围为0~0.2。

  • 最大半径:散点最大的半径值,取值范围为1~100。

  • 最小半径:散点最小的半径值,取值范围为1~50。

  • 缩放:散点层相对于球体半径的缩放,值越大散点层距离圆心越远,取值范围为0.9~1.5。值为1的时候,散点层会与球面贴合在一起。

  • 散点样式

    参数

    说明

    内圈颜色

    散点内圈的颜色,请参见颜色选择器说明进行修改。

    外圈颜色

    散点外圈的颜色,请参见颜色选择器说明进行修改。

    渐变数量

    散点层渐变的数量,取值为0.1~30。

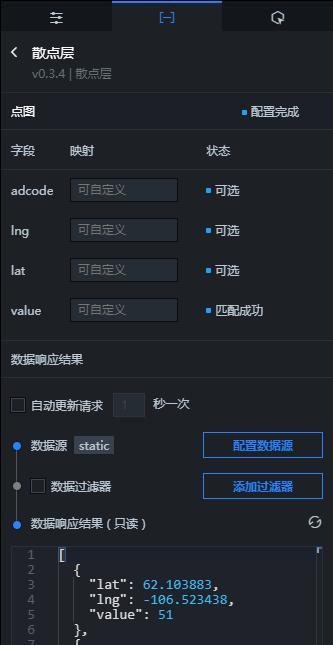

数据面板


配置字段说明

字段

说明

adcode

(可选)散点的地理ID。

lng

(可选)散点的经度。

lat

(可选)散点的纬度。

value

散点大小对应的数值。

表 1. 配置项说明
配置项说明
受控模式打开开关,资产初始化状态下不请求数据,仅通过回调ID或蓝图编辑器配置的方法发起请求数据;关闭开关,可以使用自动更新请求数据。开关默认为关闭状态。
自动更新请求选中后可以设置动态轮询,还可以手动输入轮询的时间频次。取消选中后则不会自动更新,需要手动刷新页面,或通过蓝图编辑器和回调ID事件来触发请求更新数据。
数据源单击配置数据源,可在设置数据源面板中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果,详情请参见配置资产数据
数据过滤器数据过滤器提供数据结构转换、筛选和一些简单的计算功能。单击添加过滤器,可在设置数据源面板配置数据过滤器脚本,详情请参见过滤器使用说明
数据响应结果展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标 图标,实时查看数据响应结果。

交互面板

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在画布编辑器页面,单击3D球形地图 子组件管理列表中散点层右侧的导出到蓝图编辑器图标。

  2. 单击页面左上角的蓝图图标图标。

  3. 在蓝图编辑器配置页面,单击导入节点栏内的散点层组件,在画布中可以看到如下图所示的散点层的蓝图编辑器配置参数。散点层蓝图编辑器参数

    • 事件

      事件

      说明

      当点图请求完成时

      数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      当点图请求失败时

      数据接口请求失败时(请求失败的情况可能是:网络问题或接口报错等)返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

    • 动作

      动作

      说明

      请求点图

      重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。散点层配置了API数据源为https://api.test,传到请求点图动作的数据为{ id: '1'},则最终请求接口为https://api.test?id=1

      导入点图

      按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据示例请参见画布编辑器中组件右侧配置面板数据页签的数据响应结果区域。

      显示组件

      显示组件,不需要参数。

      隐藏组件

      隐藏组件,不需要参数。
