飞线层是3D球形地图的子组件,支持独立的样式和数据配置,包括飞线的速度、高度、色调以及起始点经纬度等,适用于OD数据的线型表达,通常表示两地之间的关联,如物流、交易等。本文介绍飞线层各配置项的含义。

单击子组件管理下方的飞线层,进入配置面板配置飞线层的样式和数据。
说明 如果子组件管理中没有飞线层,说明您还未添加飞线层子组件,请参见地图容器进行添加。

配置

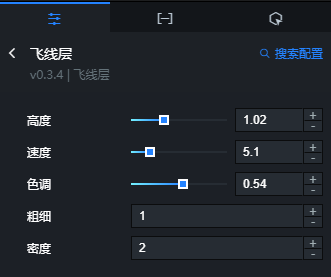

飞线层样式面板
  • 搜索配置:单击配置面板右上角的搜索配置,可在搜索配置弹出框中输入您需要搜索的配置项名称,快速定位到该配置项,系统支持模糊匹配。详情请参见搜索组件配置
  • 高度:飞线距离球体的高度。
  • 速度:飞线的飞行速度。
  • 色调:通过调节色调来调整飞线的默认颜色。
  • 粗细:飞线的粗细。
  • 密度:飞线的密集程度。

数据

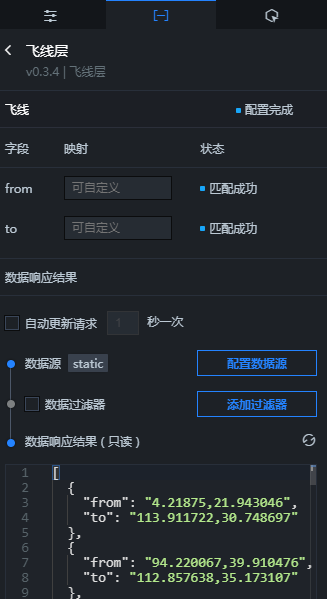

飞线数据面板
表 1. 字段说明
字段 说明
from 飞线起始位置的经纬度,经纬度之间用英文逗号分隔。
to 飞线终点位置的经纬度,经纬度之间用英文逗号分隔。
表 2. 配置项说明
配置项 说明
自动更新请求 勾选后可以设置动态轮询,还可以手动输入轮询的时间频次。
数据源 单击配置数据源,可在设置数据源页面中修改数据源类型和数据查询代码、预览数据源返回结果以及查看数据响应结果。详情请参见配置组件数据
数据过滤器 单击添加过滤器,可在设置数据源页面中配置数据过滤器,详情请参见组件过滤器使用说明
数据响应结果 展示数据请求的响应结果。当数据源发生改变时,可单击右侧的刷新图标图标,实时查看数据响应结果。

交互

此组件没有交互事件。

蓝图编辑器交互配置

  1. 在大屏编辑器页面,单击3D球形地图子组件管理列表中飞线层右侧的导出到蓝图编辑器图标。
  2. 单击页面左上角的蓝图图标图标。
  3. 在蓝图编辑器配置页面,单击导入节点栏内的飞线层组件,在画布中可以看到如下图所示的飞线层的蓝图编辑器配置参数。飞线层蓝图编辑器参数
    • 事件

      当飞线请求完成时

      飞线数据接口请求返回并经过过滤器处理后抛出的事件,同时抛出处理后的JSON格式的数据。具体数据可参见上文的数据示例

    • 动作
      动作 说明
      请求飞线 重新请求服务端数据,上游数据处理节点或图层节点抛出的数据将作为参数。飞线层配置了API数据源为http://api.test,传到请求飞线动作的数据为{ id: '1'},则最终请求接口为http://api.test?id=1
      导入飞线 按组件绘制格式处理数据后,导入组件,重新绘制。不需要重新请求服务端数据。具体数据可参见上文的数据示例
      显示组件 显示组件,不需要参数。
      隐藏组件 隐藏组件,不需要参数。
