阿里云工业互联网企业级平台(数字化工厂)通过统一系统平台、统一门户入口、统一权限管理和统一的数据模型来集成制造企业从产品研发、生产、销售、物流到售后整个价值链过程中需要的所有应用。依据数字工厂的集成指南进行改造的工业应用,就能实现整合到数字工厂中,为企业用户提供业务服务。

集成到数字工厂的工业应用是指使用阿里云物联网应用托管服务,能够快速部署和分发的面向制造业务场景的多租户的应用,应用分类的定义请参看应用分类参考。完成物联网应用托管的工业应用,再根据集成工作概述中定义不同应用类型免登方式与数字工厂进行集成。

集成工作概述中定义了应用类型以及介绍了不同的应用类型的免登方式,以及数据变更通知订阅的基本数据获取方式。

注:集成中所有的接口都需要获得授权,获取授权需要在应用托管的应用配置中进行权限声明,声明了权限声明后客户购买后将授权应用使用该接口,否则调用接口将返回请求被禁止的(错误代码:403)错误。

在基于应用免登和数据订阅以后,按照以下几个部分进行集成改造,其中数据变更通知的订阅方式在集成工作概述中有详细描述:

  • 交互框架集成:工业应用需要集成到数字工厂统一的门户中,需要通过以下几步完成: 交互框架集成是指工业应用需要集成到数字工厂统一的门户中,需要通过完成以下几步,来实现统一交互:
    1. 通过功能页面集成,说明应用需要集成的功能;
    2. 账号集成,应用能获得数字工厂的账号、角色和权限相关信息;
    3. 日志集成,应用能够使用数字工厂的日志管理功能;
    4. 消息集成,应用能够使用数字工厂的消息功能。

    为保证工业应用的交互统一,组件层要求使用阿里云提供的标准组件库(基于可视化企业级中后台UI的解决方案 Fusion Design)和相关的视觉规范。前端工具链和数据层建议使用UmiJs,如果是Node应用,建议使用Egg

  • 基础数据集成:工业应用能直接使用数字工厂提供的主数据、工厂模型、工艺路径和库存地点,实现多应用的标准统一的基础数据来进行业务服务数据的交互:
    1. 元数据定义,可以通过接口定义本应用需要的元数据;
    2. 主数据集成,保证应用之间的主数据统一;
    3. 工厂模型集成,保证应用能同步数字工厂的工厂模型;
    4. 工艺路径集成,保证应用能同步数字工厂的工艺路径;
    5. 库存地点集成,保证应用能同步数字工厂的库存地点。
  • 应用服务集成:工业应用可以集成数字工厂提供的服务,最终为数字工厂用户提供完整的业务功能,服务包括以下几类:
    1. OEE,数字工厂企业用户开通并使用数字工厂的OEE后,第三方工业应用可以通过OEE提供的服务来同步生产设备的状态变化也可以获得设备综合效率的计算结果
    2. 生产过程追溯,数字工厂企业用户开通并使用数字工厂的生产过程追溯后,第三方工业应用可以通过生产过程追溯应用提供的服务来同步生产过程的产质耗数据;
    3. 获取工厂日历数据,应用能获得用户在数字工厂的工厂日历中进行排班和计划停产的数据;
    4. 获取经营数据,在获得企业用户授权后,应用能获取用户在经营驾驶舱中指标管理定义的经营指标数据以及资质管理中的营业执照信息、税务登记信息、营业办公信息、研发能力、质量管控能力、企业自有品牌以及其它资质能力。
  • 业务数据集成:数字工厂提供以下标准经营分析功能,工业应用通过以下工业服务接口上报业务数据,用户可以直接通过经营驾驶舱查看对应经营分析结果:
    1. 通过接口上报生产成品入库人员出勤,得到人均产量(能)分析的结果;
    2. 通过接口上报生产报工过程质检数据,得到成品率分析的结果;
    3. 通过接口上报生产报工过程质检数据,得到质量缺陷分析的结果;
    4. 通过接口上报设备综合效率,得到设备效率分析的结果;
    5. 通过接口上报生产成品入库能源数据,得到能耗分析的结果;
    6. 通过接口上报人员出勤,得到人员出勤分析的结果;

应用需要授权才能获得调用数字工厂提供的工业服务权限,权限的申请查看应用授权

完成以上集成工作的开发后,可以申请数字工厂账号,然后通过后通过应用部署来调试和验证集成后的效果;验证集成后的应用可上架应用商品到物联网市场,所有的阿里云数字工厂的用户都可以通过物联网市场选购应用来购买和使用您的应用。

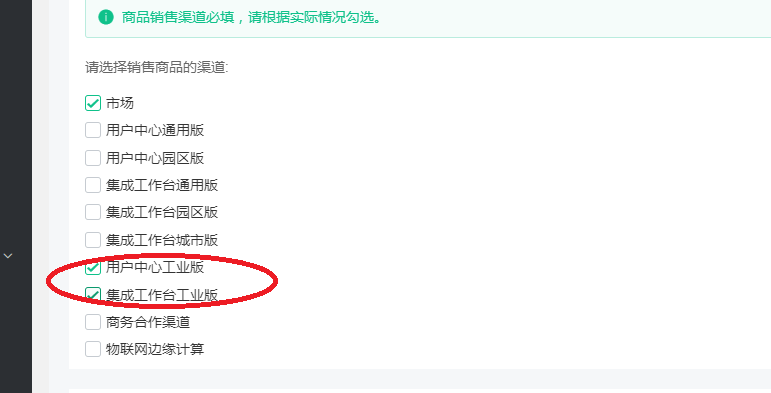

:在上架商品的时候第四步销售信息中的指定销售渠道请必须选择用户中心工业版集成工作台工业版销售渠道
在应用集成过程中需要使用工业云端服务,需要使用物联网平台服务的SDK,SDK支持j以下语言:
