DataV的工具箱为您提供了滤镜配置的功能。通过滤镜配置,您可以对大屏中组件的色相、饱和度、亮度、对比度以及透明度等颜色属性进行配置。

  1. 新建一个可视化大屏或者单击一个已有大屏,进入大屏编辑器页面。
  2. 单击工具栏中间的工具箱图标。
    工具箱功能入口
  3. 在画布左上方,打开滤镜配置开关。
    打开滤镜配置开关
    注意 初次进入新建的大屏时,工具箱默认显示开启,大屏上方显示滤镜按钮。如果不需要使用滤镜配置功能可以单击工具箱自行关闭。

    进入新建的大屏时候,滤镜按钮默认是关闭状态,打开滤镜并配置后,后期大屏新添加进来的组件也会应用这份滤镜配置。

  4. 单击滤镜配置
    说明 在滤镜开关关闭时,滤镜配置面板内的各配置项只可查看,不可修改。
  5. 滤镜配置界面,修改组件的色相饱和度亮度对比度以及不透明度

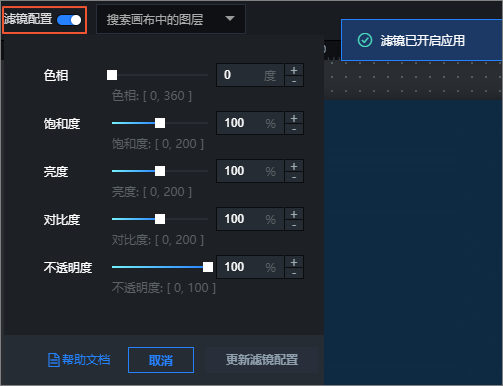

    滤镜配置页面

    修改过程中可在画布中实时预览组件的滤镜效果。

  6. 单击保存滤镜配置,将滤镜配置效果应用到组件中。

    保存滤镜配置按钮在初始状态下默认是置灰不可单击,只有当更新滤镜配置之后按钮才可被单击。


    更新滤镜配置按钮
    说明 如果对预览效果不满意,可以单击取消,重新进行配置。单击取消按钮,会出现二次确认对话框,再次确认是否取消或者保存当前已经更新的滤镜配置。

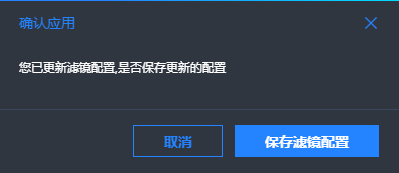

    二次提示框界面
