本文档示例为开发者的自定义组件提供功能开发的参考,主要介绍三个蓝图编辑器内容的实现方法:事件触发导入数据接口添加交互动作

前提条件

本文档功能实现需要用户操作使用桌面版开发工具,详情请参见开发工具使用说明中的桌面版开发工具使用说明

背景信息

本文档适用用户在开发自定义组件的时候,为了使得自定义组件能同样使用datav专业版中蓝图编辑器的功能,需要使用与蓝图编辑器一致的规则开发自定义组件。在使用开发者工具创建完成组件后,本地的组件包文件夹下会生成index.jspackage.json文件,本文三点内容的实现需要在这两个文件中修改内容来操作。

理解交互功能

当前案例实现需要用户将交互转成节点和边的关联关系,需要使用的组件有满足需求的事件和动作才能进行配置,否则就无法实现。
  • 组件:组件包含两种能力,事件抛出能力和动作执行能力。本案例使用了数字翻牌器组件来举例说明。
  • 蓝图编辑器:通过运用逻辑节点编排的方式,将上游组件的交互/事件下游组件的执行动作绑定,从而实现页面内组件间的交互联动。
    说明 蓝图编辑器配置完成后需要在预览页查看配置效果。

事件触发

在自定义组件中实现蓝图编辑器中事件触发功能,以下图数字翻牌器组件的当前值变化事件为例。事件触发案例
  1. 在使用开发者工具创建完成组件后,打开package.json文件。
  2. package.json文件中搜索datav字段下的events字段。
    说明 每一个蓝图编辑器中的事件必须要和自定义组件中events字段中定义的事件保持一致,否则编辑器无法识别。
  3. 在当前events字段中定义事件,自定义修改event-name事件名下的描述和value字段名下的描述。事件触发文件内容修改
    说明 事件名和字段名都可自定义多个,自定义设置越多,蓝图编辑器节点页面显示事件越多。
  4. 打开index.js文件,设置代码中的emit的事件名,如下方所示。
    this.emit('event-name', obj);
    说明 emit中的事件名要和package.json文件中的事件名保持一致,传递参数必须是object类型,可以传递多个字段。

导入数据接口

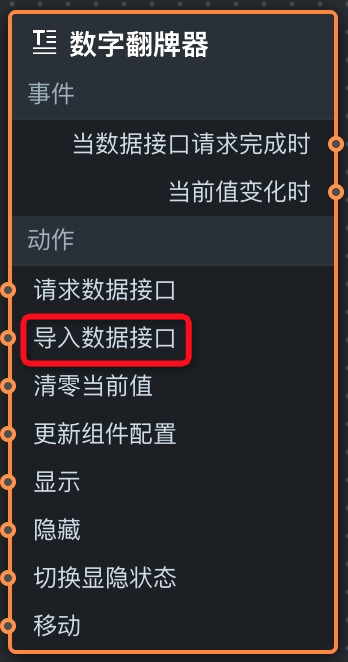

在自定义组件中实现蓝图编辑器中导入数据接口动作,以下图数字翻牌器组件的导入数据接口动作为例。导入数据接口动作
  1. 在使用开发者工具创建完成组件后,打开index.js文件。
  2. index.js文件中搜索datav字段下的render字段。
  3. 在当前render字段中自定义设置导入数据接口动作代码逻辑。导入数据接口代码逻辑
    说明 动作逻辑都可自定义多个,自定义设置越多,蓝图编辑器节点页面显示动作越多。

添加交互动作

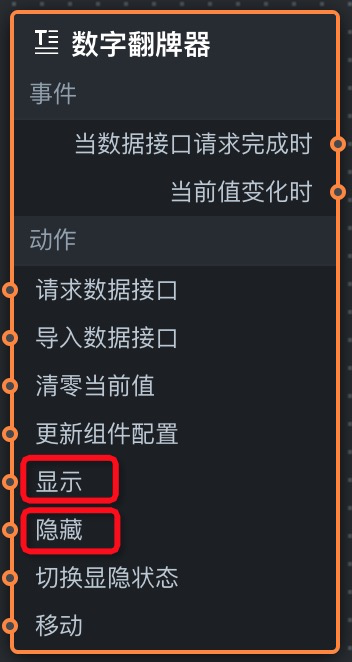

在自定义组件中实现蓝图编辑器中多个交互动作,以下图数字翻牌器组件的显示隐藏动作为例。添加交互动作示例
  1. 在使用开发者工具创建完成组件后,打开package.json文件。
  2. package.json文件中搜索datav字段下的publicHandler字段。
  3. 在当前publicHandler字段中自定义设置显示隐藏的描述,但是需要与index.js文件中的方法名保持一致。 隐藏显示动作自定义
    说明 动作逻辑都可自定义多个,自定义设置越多,蓝图编辑器节点页面显示动作越多。
  4. 打开index.js文件,设置代码中的container的内容,如下方所示。显示隐藏动作字段名
    this.container.show(); //显示代码,开发者自定义

    this.container.hide(); //隐藏代码,开发者自定义

    说明 container中的字段名要和package.json文件中的字段名保持一致。
